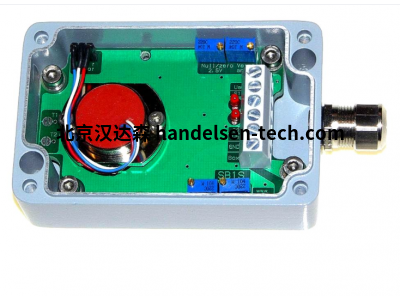

德国 Seika SB1S型带传感器的传感器盒
一、产品描述
SB1S传感器盒是一种压铸铝合金外壳（IP67），内置传感器用于单轴倾斜或加速度测量。
除了传感器外，传感器盒还包含带有0-5V输出信号的电压规范放大器，并为传感器提供单独的高稳定电压供应。放大器还包含一个主动的低通滤波器，其上限频率或可以在测量任务的广泛范围内调整瞬间常数，以及用于保证EMC的干扰电压过滤器。传感器和放大器与外壳电磁分离，以避免由未定义的质量电流产生的干扰信号。
除了电压输出外，SB1S还具有两个开放式集热器开关输出。使用两个螺旋切割电位计，可以在测量范围内设置两个触发门槛，如果超过这些门槛，则会切换分配的开关输出。可选，在状态变化之间可以选择非导向导向或导向非导向。开关歇斯底里可以根据测量任务进行可选调整。
SB1S还可以使用具有更高测量精度的大型倾斜传感器。通过特殊的电子温度补偿，可以大大减少所用传感器的灵敏度温度误差。
紧密的金属电缆螺丝和传感器盒稳定的全金属机身的紧凑尺寸使得这种高品质的测量系统能够在粗糙的环境下使用。操作条件。
二、产品特点
坚固的铝合金压铸外壳（IP67），标准防水涂层
稳定的3.2mm基板的无扭矩四点安装
集成电压规范放大器，带 0 至 5 伏特信号输出
温度错误补偿
9 至 30 伏电源
所有SEIKA传感器都可以定义在外壳中，并在不同的作用方向上安装
SB1S的输出信号与相应的传感器一起在所需的作用方向上进行定制校准
传感器和电压规范放大器与外壳电磁分离
复杂的EMC保护电路
高稳定的传感器工作电压
动态行为可编程
工作电压反应保护
高机械超载强度
具有可选极限频率选择的测量信号深通滤波器以抑制干扰频率
两个独立的、可单独调节的开放式集热器开关输出
通过两个红色LED显示开关状态

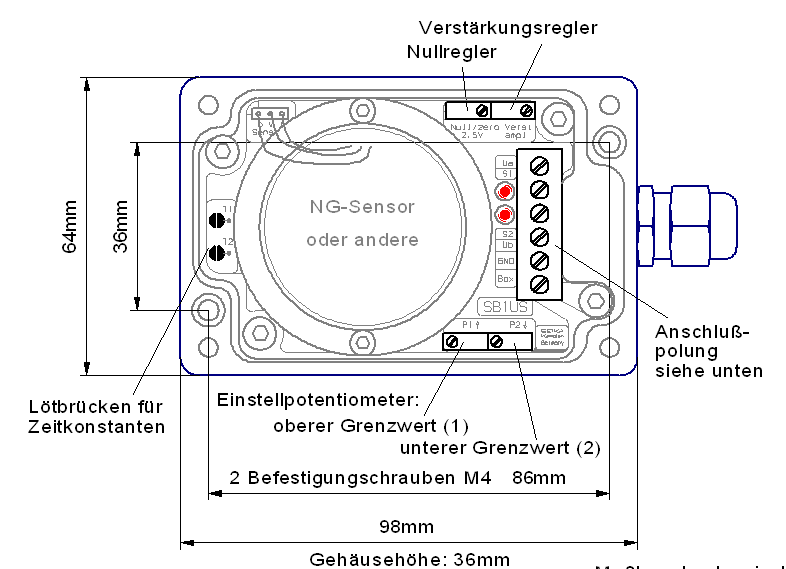

三、技术数据
| 参数类别 | 参数详情 |
| 接线端子 | 6×1.5mm² |
| 电缆穿线 | M12×1.5（金属材质，带集成抗拉装置） |
| 测量范围、分辨率等 | 与所使用的 SEIKA 传感器一致 |
| 防护等级 | IP67 |
| 安装位置 | 任意 |
| 测量平面（N 型传感器） | 3 个外壳主平面 |
| 测量平面（NG 型传感器） | 与外壳底面平行 |
| 测量方向（B 型、BD 型传感器） | 相对于外壳的 X、Y、Z 坐标方向 |
| 工作电压 | 9V…30V |
| 工作电流 | 5mA |
| 标准化测量输出电压范围 | 0.5V…4.5V |
| 测量信号零电压 | 2.5V |
| 输出电压范围 | 0.05V…4.95V |
| 输出电阻 | 100 欧姆 |
| 容性信号输出负载能力 | 任意，需考虑动态要求 |
| 开关晶体管 | BCX56 |
| 开关输出负载能力 | 50V，0.3A |
| 调节电位器 | 信号零点（2.5V）、增益、上下触发阈值 |
| 低通滤波器 | 有源，五阶，波纹最小 |
| 工作温度 | -40…+85°C |
四、应用场景
SB1S无处不在。在恶劣环境中，必须使用0-5V输出信号进行精确的倾斜或加速度测量和/或提供开关输出。特别是在建筑，采矿和农业机械，运输和输送设备，船舶，在工艺和自动化工程以及一般机械工程中，SB1S已被成功应用。开关输出用于安全监控或直接过程控制。
