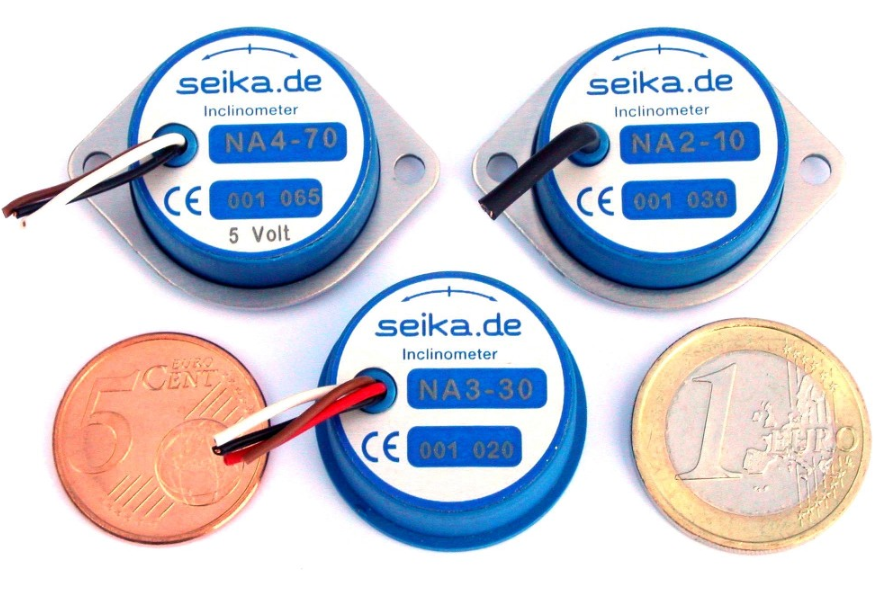

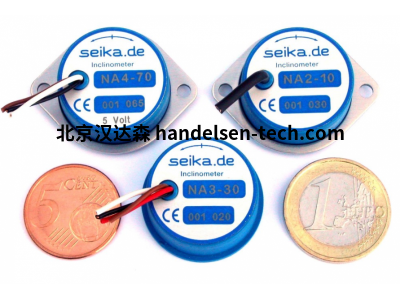

德国 Seika NA系列 微型倾斜传感器
一、产品描述
配备由SEIKA Mikrosystemtechnik GmbH新开发的集成传感器电子设备的电容式液位传感器NA2-05，NA2-10，NA3-30，NA4-45和NA4-70由激光修剪的电压标准化放大器组成，具有灵敏度温度变化的电子补偿，高稳定的电压恒定电路和低通滤波器以消除不需要的干扰信号。
电容式测量原理保证了要测量的倾斜角度与在制造过程中对齐的倾斜角度之间的长期稳定和线性关系。标准输出信号。
传感器电子设备只需要很少的辅助能量，并且与电容式初级变压器相连，故障很小。具有高信号/噪音比和长期稳定性。
测量原理允许测量的倾斜角度和输出信号之间存在系统相关的线性关系，无论测量点的地球加速度大小如何。也就是说，无论你在哪里，无论是在欧洲，澳大利亚，珠穆朗玛峰还是月球上，任何地方都可以正确测量倾斜角度。
二、产品特点
外壳尺寸小 重量轻
线性特征曲线
高测量精度
低零点漂移
横向灵敏度低
高长期稳定性，几乎无限的使用寿命
无歇斯底里 测量 信号
集成传感器电子设备，包括电压规范放大器和低通滤波器
没有时间限制的数据存储
温度补偿，标准化0…5V输出信号
内部高稳定电压稳定
额外可选 5 伏参考电压输出
不稳定的工作电压范围为+9V 至+30 V
能源需求较低
电源电压极化保护
EMV - 保护电路 CE - 证书
不受电磁场的影响
震动和冲击不敏感，因为没有机械移动的部件
密封封装
高品质塑料外壳与测量点的电磁隔离 - 无接地
通过夹环360°可调零位置
三、技术数据
1. 型号 NA2-05 和 NA2-10 技术参数
| 参数类别 | NA2-05 | NA2-10 |
| 测量范围 | ±5 度 | ±10 度 |
| 分辨率 | <0.001 度 | <0.002 度 |
| 灵敏度 ¹ | 400 毫伏 / 度 | 200 毫伏 / 度 |
| 标准化输出电压范围 ¹ | ±5° 时 2.5V±2V | ±10° 时 2.5V±2V |
| 线性误差 ¹ | <±0.02 度 | <±0.04 度 |
| -25°C 至 85°C 温度范围内灵敏度偏差 | <2% | <2% |
| 零点温度漂移 | ±0.002 度 / 开尔文 | ±0.002 度 / 开尔文 |
2. 型号 NA3-30、NA4-45 和 NA4-70 技术参数
| 参数类别 | NA3-30 | NA4-45 | NA4-70 |
| 测量范围 | ±30 度 | ±45 度 | ±70 度 |
| 分辨率 | <0.005 度 | <0.01 度 | <0.01 度 |
| 灵敏度 ¹ | 66.6 毫伏 / 度 | 44.4 毫伏 / 度 | 28.57 毫伏 / 度 |
| 标准化输出电压范围 ¹ | ±30° 时 2.5V±2V | ±45° 时 2.5V±2V | ±70° 时 2.5V±2V |
| 线性误差 ¹ | <±0.12 度 | <±0.18 度 | <±0.28 度 |
| -25°C 至 85°C 温度范围内灵敏度偏差 | <2% | <2% | <2% |
| 零点温度漂移 | ±0.002 度 / 开尔文 | ±0.003 度 / 开尔文 | ±0.003 度 / 开尔文 |
四、应用场景
N2A，N3A和N4A适用于尺寸小，重量轻，可更换，重量轻的任何地方。相对较大的倾斜角度测量范围和标准化的模拟电压输出信号是最重要的。
测量仪器和检测设备、水、陆、空、自动化和安全技术、起重机和起重机中的倾斜测量；机器人，科学设备制造，医疗和信息技术以及导航系统都是典型的例子。
