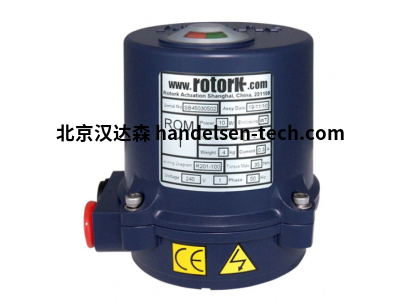

英国 Rotork ROM1 F03/F05 型电动执行器

二、产品简介​

Rotork ROM1 F03/F05 型电动旋转执行器，适配中小扭矩阀门驱动，电动控制精准，安装灵活，为工业阀门自动化控制提供可靠支持。​

三、详细介绍​

Rotork ROM1 F03/F05 型电动旋转执行器以 “中小扭矩阀门电动控制”“自动化场景适配” 为核心设计方向，可满足市政水处理、化工中小型管路、食品加工设备等场景的阀门驱动需求，覆盖自来水厂配水阀门、化工厂溶剂输送管路阀门、食品厂清洗设备阀门、制药厂工艺管路阀门等领域。该执行器采用蜗轮蜗杆传动结构，主体由异步电机、减速机构、控制模块及手动应急部件构成，型号中 “ROM1” 代表微型电动执行器系列，“F03/F05” 对应不同输出扭矩规格（F03 为 30N・m，F05 为 50N・m），可直接与小型蝶阀、球阀配套，无需额外动力转换部件，降低中小型阀门自动化改造难度。​

从驱动性能来看，F03 型号输出扭矩 30N・m，适配 DN50-DN80 阀门；F05 型号输出扭矩 50N・m，适配 DN65-DN100 阀门，均支持 90°±1° 旋转角度控制，满足阀门全开全关的精准定位；采用 220V/380V 交流异步电机驱动，运行噪音≤65dB（1 米距离），适配对噪音敏感的车间环境；电机自带过热保护（温度超 125℃时自动停机），避免长时间运行导致的电机损坏。相比同规格气动执行器，其无需依赖压缩空气系统，可在无气源的场景（如偏远地区水处理站）独立使用，减少配套设备投入；控制模块支持开关量与模拟量信号（4-20mA）输入，可接入 PLC 或 DCS 系统，实现阀门开度远程调节与状态监控，适配自动化生产线的集中管控需求。​

材质与安全性方面，外壳采用玻璃纤维增强聚酯材料，重量轻（F03 约 4.5kg，F05 约 5.2kg）且耐酸碱腐蚀，适配化工、水处理领域的腐蚀性环境；内部减速机构齿轮采用 PA66 增强尼龙材质（部分关键部件为黄铜），传动平稳且自润滑性好，常规工况下传动部件使用寿命≥10000 小时；设有扭矩保护功能，当阀门卡阻导致扭矩超额定值 1.2 倍时，执行器自动停止运行并发出报警信号，避免执行器与阀门损坏；同时配备手动操作孔，当断电或电机故障时，插入专用手柄即可手动驱动阀门，防止管路因断电中断运行，提升使用安全性。​

安装与维护方面，该执行器支持法兰式与支架式两种安装方式（适配 ISO 5211 标准接口），可根据阀门安装位置灵活选择，安装时仅需通过螺栓固定，连接电源与控制线路即可，安装耗时≤40 分钟；日常维护需每 6 个月检查控制线路连接状态、清洁外壳灰尘，每 24 个月更换一次减速机构润滑脂（普通锂基润滑脂），维护流程简单，无需专业技术人员；此外，执行器可与 Rotork 系列阀门控制器、位置变送器配套使用，实现阀门状态数据采集与远程诊断，减少现场巡检频次，提升设备管理效率。​

操作适配性方面，执行器支持本地 / 远程双重控制，本地可通过面板按钮操作阀门开关，远程可通过控制系统发送指令，适配不同操作场景；控制模块具备参数记忆功能，断电后重新上电可恢复之前的控制参数，无需重新调试；同时兼容不同品牌的中小型旋转阀门，无需定制适配部件，拓宽应用范围。​

四、技术参数​

型号：ROM1 F03 / F05​

产品类型：微型电动旋转执行器​

核心规格参数​

输出扭矩：F03 型 30N・m，F05 型 50N・m（额定电压下）​

驱动电机：220V AC / 380V AC 异步电机（可选），功率 60W（F03）/ 80W（F05）​

旋转角度：90°±1°（标准），可定制 0°-180°​

适配阀门类型：小型蝶阀、球阀（DN50-DN80/F03；DN65-DN100/F05）​

安装方式：法兰式（ISO 5211 F05）/ 支架式​

性能参数​

工作电压：220V±10% AC 50Hz 或 380V±10% AC 50Hz​

工作温度范围：-20℃~+60℃​

旋转时间：15 秒 / 90°（F03），20 秒 / 90°（F05）​

控制信号：开关量（无源触点）/ 模拟量（4-20mA，可选）​

保护功能：电机过热保护（125℃）、扭矩过载保护​

结构与材质参数​

外壳材质：玻璃纤维增强聚酯​

减速机构材质：PA66 增强尼龙（齿轮）、黄铜（关键部件）​

防护等级：IP67​



五、应用场景​

市政水处理领域：安装于自来水厂配水管网的 DN65 蝶阀，F05 型 50N・m 扭矩适配阀门驱动，电动控制实现远程开关，无需现场操作，适配水厂自动化管理需求。​

化工中小型管路领域：用于化工厂溶剂输送的 DN50 球阀（F03 型适配），玻璃纤维外壳耐溶剂腐蚀，扭矩保护功能避免阀门卡阻导致的设备损坏，保障溶剂输送安全。​

食品加工领域：在食品厂清洗设备的 DN80 蝶阀上使用，IP67 防护等级防清洗水侵入，电动控制实现定时开关，配合清洗流程自动化，提升生产效率。​

制药工艺领域：安装于制药厂药液输送的 DN65 球阀，无油润滑设计避免污染药液，模拟量控制支持阀门开度调节，确保药液输送流量精准，适配制药工艺要求。​

暖通空调领域：用于商业建筑空调水系统的 DN80 蝶阀（F05 型适配），220V 电压适配建筑供电，远程控制可根据室内温度调节阀门开度，实现空调系统节能运行。​
