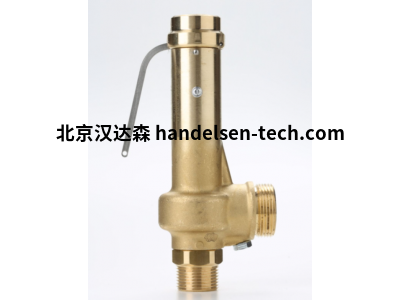

意大利 Nuova G20/L 系列弹簧式自动复位安全阀

翻译

搜索

复制

二、产品简介​

Nuova G20/L 系列安全阀，适配多介质管路超压保护，开启精准，密封稳定，为流体系统压力安全提供可靠保障。​

三、详细介绍​

Nuova G20/L 系列安全阀以 “多场景管路压力安全防护” 为核心设计方向，可满足工业管道、能源设备、水处理系统等场景的超压保护需求，覆盖化工、电力、食品加工、市政供水等领域。该系列安全阀采用弹簧式开启结构，核心优势在于当管路压力达到设定值时，弹簧力与介质压力平衡被打破，阀芯快速开启泄压，避免管路、设备因超压损坏；压力降至安全范围后，弹簧驱动阀芯自动复位密封，无需人工操作，保障系统持续运行。​

防护性能上，其开启压力调节范围宽（1-25bar），可根据不同管路额定压力灵活设定，适配低压供水系统到中压工业管路的多样化需求；采用单座密封设计，密封面经过精密研磨，正常工况下无介质泄漏，超压泄压后密封性能稳定，减少介质浪费与环境影响。相比普通安全阀，其弹簧采用耐疲劳材质，长期使用后弹力衰减小，开启压力偏差控制在 ±3% 以内，多次超压工况下仍能保持一致的保护精度；阀体可选铸铁、不锈钢材质，适配水、油、中性化学溶液等多种介质，耐受工业复杂流体环境。​

结构与实用性方面，安全阀接口规格涵盖 DN15-DN50（1/2 英寸 - 2 英寸），适配常见管路尺寸，内螺纹 / 法兰式接口可选，安装无需特殊工具，降低施工难度；顶部设有压力调节螺母，可现场微调开启压力，操作便捷；外壳标注压力刻度与型号信息，便于操作人员快速识别与维护。日常维护简单，定期检查阀芯密封性与弹簧状态即可，无需复杂拆解，减少设备停机时间，契合工业管路长期安全运行需求。​

四、技术参数​

型号系列：G20/L​

品牌：意大利 Nuova​

产品类型：弹簧式自动复位安全阀​

核心规格参数​

适配介质：水、液压油、压缩空气、中性化学溶液​

公称通径：DN15、DN20、DN25、DN40、DN50（1/2 英寸 - 2 英寸）​

接口类型：内螺纹（G 螺纹，符合 ISO 228）、法兰（符合 PN16）​

开启压力范围：0.3-60bar

复位方式：压力恢复后自动复位​

性能参数​

额定工作压力：最大 60bar

工作温度范围：-5℃~+120℃（铸铁阀体）；-20℃~+150℃（不锈钢阀体）​

泄漏等级：ANSI Class V（静态无可见泄漏）​

泄压能力：≥200L/min（DN25，25bar 开启压力，水介质）​

开启压力偏差：±3%（设定压力值范围内）​

结构与材质参数​

阀体材质：灰铸铁（GG25）、不锈钢（304/316，可选）​、黄铜

阀芯材质：不锈钢（304）​

密封材质：丁腈橡胶（NBR）、氟橡胶（FKM，可选）​

弹簧材质：琴钢丝（镀锌防锈）​



认证与标准​

符合标准：ISO 4126（安全阀通用标准）、EN 12266（工业阀门标准）​

认证：CE、RoHS​

五、应用场景​

市政供水领域：安装于自来水加压泵站的输出管路，设定开启压力 8bar（适配管网承受极限），超压时快速泄压，保护供水管网不破裂，保障居民用水稳定。​

化工辅助领域：用于中小型化工设备的中性溶液输送管路，选用不锈钢阀体与 FKM 密封，适配弱腐蚀性介质，开启压力设定 5bar，避免管路超压导致溶液泄漏，提升操作安全性。​

食品加工领域：在食品生产线的蒸汽管路中使用，铸铁阀体搭配食品级 NBR 密封，符合卫生标准，开启压力设定 3bar，防止蒸汽压力过高损坏设备，保障食品加工安全。​

电力辅助领域：集成于电厂冷却水路系统，适配循环水压力监测，开启压力设定 6bar，超压时泄压保护冷却管道与换热器，避免因压力异常影响发电设备散热。​

机械制造领域：用于机床液压系统的回油管路，设定开启压力 10bar，当液压系统压力异常升高时，及时泄压保护液压缸、液压泵，减少设备故障停机时间，保障生产线连续运行。​
