二、产品简介​

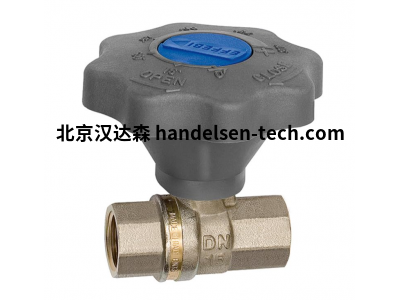

Riegler 138875-335.106 型球阀，适配气体与液体管路开关控制，密封可靠，操作轻便，为管路系统流体通断提供稳定支持。​

三、详细介绍​

Riegler 138875-335.106 型球阀以 “工业管路精准流体控制” 为核心设计方向，可满足气动系统、液压管路、水处理管道等场景的流体通断需求，覆盖机械制造、食品加工、化工、气动设备等领域。该球阀采用浮动球结构设计，核心优势在于球体与密封件贴合紧密，通断过程中无明显泄漏，能有效控制流体流向，避免因密封失效导致的介质浪费或设备损坏。​

控制性能上，其采用 1/4 转快速启闭设计，旋转 90° 即可完成全开或全关动作，操作便捷，适配需要频繁切换流体通断状态的场景（如气动设备的气源控制）；球体经过精密加工，流道光滑，流体阻力小，能减少介质输送过程中的压力损失，保障管路系统流量稳定。相比普通球阀，其密封件采用耐油、耐化学腐蚀的材质，适配压缩空气、液压油、水、中性化学溶液等多种介质，适用范围广；同时阀体采用高强度金属材质，抗冲击且耐磨损，延长使用寿命，适配工业车间复杂工况。​

结构与实用性方面，球阀接口规格标准化，可与常见管路快速对接，安装无需特殊工具，降低施工难度；配备便于操作的手柄，手柄位置清晰指示阀门启闭状态，避免误操作；部分型号支持加装锁定装置，防止非授权人员随意调节阀门状态，提升管路系统安全性。日常维护简单，仅需定期检查密封件状态与手柄灵活性，无需复杂拆解，减少维护工作量，契合工业管路长期稳定运行需求。​

四、技术参数​

型号：138875-335.106​

产品类型：浮动球式手动球阀​

核心规格参数​

适配介质：压缩空气、液压油、水、中性化学溶液​

公称通径：DN15（1/2 英寸）​

接口类型：内螺纹（G1/2"，符合 ISO 228 标准）​

操作方式：手动手柄（1/4 转启闭）​

密封材质：丁腈橡胶（NBR，可选氟橡胶 FKM）​

性能参数​

额定工作压力：最大 16bar（常温下）​

工作温度范围：-20℃~+80℃（NBR 密封）；-20℃~+150℃（FKM 密封）​

泄漏等级：ANSI Class V（气泡级密封，无可见泄漏）​

流体阻力系数：≤0.05（全开状态）​

手柄操作力矩：≤5N・m（额定压力下）​

结构与材质参数​

阀体材质：黄铜（CW617N，表面镀镍防锈）​

球体材质：不锈钢（1.4301）​

阀杆材质：不锈钢（1.4301）​

认证与标准​

符合标准：ISO 7121（球阀结构与性能标准）、DIN 3852（气动元件通用标准）​

认证：CE、RoHS​

五、应用场景​

气动设备领域：安装于气动工具、气缸的气源管路，通过 1/4 转快速启闭控制压缩空气通断，适配装配线气动扳手、气动夹紧装置等设备，保障气源供应及时且无泄漏，提升设备工作效率。​

液压系统领域：用于液压机床、液压升降平台的液压油管路，控制液压油流向，耐油密封件适配液压系统工况，16bar 额定压力满足中小功率液压设备需求，避免液压油泄漏导致的系统故障。​

水处理行业：安装于自来水厂、污水处理厂的输送管路，控制水流通断，黄铜阀体耐锈蚀，适配水厂潮湿环境，标准化接口便于管路改造与维护，保障供水或污水处理流程稳定。​

食品加工领域：在食品生产线的清洗管路、原料输送管路中使用，选用食品级密封材质（可选），符合食品卫生标准，控制清洗水、原料液体的通断，避免交叉污染，保障食品生产安全。​

化工辅助领域：用于小型化工设备的中性化学溶液输送管路，耐化学腐蚀的密封件适配溶液特性，黄铜阀体抗腐蚀，适配实验室、小型化工厂的溶液控制需求，确保管路系统无泄漏，提升操作安全性。
