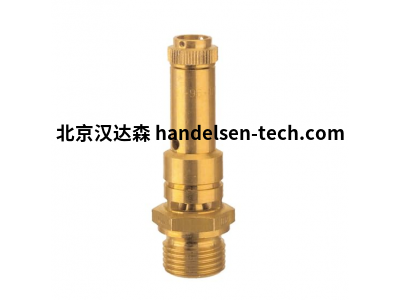

德国 Riegler 226.01-50.0 型行程安全阀

翻译

搜索

复制

二、产品简介​

Riegler 226.01-50.0 型行程安全阀，适配管路压力超压保护，响应迅速，密封稳定，为流体系统压力安全提供可靠防护。​

三、详细介绍​

Riegler 226.01-50.0 型行程安全阀以 “管路系统压力安全防护” 为核心设计方向，可满足气动系统、液压管路、压缩空气站等场景的超压保护需求，覆盖机械制造、汽车加工、能源、气动设备等领域。该安全阀采用行程式开启结构，核心优势在于当管路压力超过设定值时，阀芯能快速响应并开启泄压通道，避免因压力过高导致管路破裂、设备损坏或安全事故；压力恢复正常后，阀芯自动复位密封，无需人工干预，保障系统持续稳定运行。​

防护性能上，其压力设定精度高，可根据管路额定压力灵活调整开启压力值，适配不同系统的压力保护需求；采用双密封设计，正常工况下无介质泄漏，超压泄压后密封性能稳定，减少介质浪费与环境影响。相比普通安全阀，其行程式结构开启压力偏差小，重复性好，多次超压工况下仍能保持一致的保护性能；阀体采用耐腐蚀材质，适配压缩空气、液压油、水等多种介质，适用范围广，适配工业复杂流体环境。​

结构与实用性方面，安全阀接口规格标准化（G 1/4" 内螺纹），可与常见管路快速对接，安装无需特殊工具，降低施工难度；配备压力调节旋钮，操作简便，可现场根据系统压力需求微调开启值；外壳设有压力指示标识，便于操作人员直观查看设定压力范围，避免误调。日常维护简单，仅需定期检查阀芯灵活性与密封状态，无需复杂拆解，减少维护工作量，契合工业管路长期安全运行需求。​

四、技术参数​

型号：226.01-50.0​

产品类型：行程式手动复位安全阀​

核心规格参数​

适配介质：压缩空气、液压油、水、中性工业流体​

公称通径：DN8​

接口类型：内螺纹（G 1/4"，符合 ISO 228 标准）​

触发压力：50bar

复位方式：压力恢复后手动复位（可选自动复位）​

性能参数​

工作温度范围：-10℃~+80℃​

泄漏等级：ANSI Class VI（静态无可见泄漏）​

泄压能力：≥150L/min

开启压力偏差：±5%（设定压力值范围内）​

结构与材质参数​

阀体材质：黄铜（CW617N，表面镀镍防锈）​

阀芯材质：不锈钢（1.4301）​

密封材质：丁腈橡胶（NBR，可选氟橡胶 FKM）​

认证与标准​

符合标准：ISO 4126（安全阀通用标准）、DIN 3845（气动安全阀标准）​

认证：CE、RoHS​

五、应用场景​

气动设备领域：安装于气动工具生产线的压缩空气主管路，当空压机压力异常升高（超 10bar）时，快速泄压保护气动扳手、气缸等设备，避免高压损坏元件，保障生产线连续运行。​

液压系统领域：用于液压升降平台、液压冲床的液压管路，设定开启压力略高于系统额定压力（如 8bar），超压时及时泄压，防止液压缸、油管破裂，保障设备操作安全。​

压缩空气站领域：集成于压缩空气储罐出口管路，保护储罐与下游管路，当储罐压力超设定值（如 10bar）时，自动泄压，避免储罐过载，适配工厂集中供气系统的安全防护需求。​

汽车制造领域：在汽车涂装车间的喷漆管路中使用，适配压缩空气驱动的喷漆设备，超压保护防止喷漆枪因高压损坏，同时避免油漆因压力波动导致喷涂不均，保障涂装质量。​

水处理行业：安装于自来水厂加压输送管路，当水泵压力超管网承受极限（如 6bar）时，开启泄压保护管网，黄铜阀体耐潮湿锈蚀，适配水厂长期运行环境，确保供水系统压力稳定安全。​
