二、产品简介​

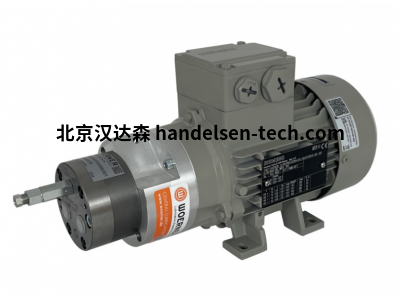

Eugen Woerner GFM-F/00/0.06/V 型齿轮泵，适配低压流体输送，流量稳定，结构紧凑，为工业设备润滑、介质传输提供可靠支持。​

三、详细介绍​

Eugen Woerner GFM-F/00/0.06/V 型齿轮泵以 “低压流体精准输送”“工业场景稳定适配” 为核心设计方向，可满足设备润滑系统供油、小型液压回路动力传输、低粘度介质输送等需求，覆盖机床润滑、纺织机械液压驱动、化工小型介质传输、食品加工辅料输送等领域。该齿轮泵采用外啮合齿轮结构，主体由铝合金泵体、高精度齿轮组、密封组件及进出油接口构成，型号中 “GFM-F” 代表基础系列与结构类型，“00” 指向安装规格，“0.06” 对应排量参数，“V” 表示适配介质类型，可直接对接低压流体系统，无需额外增压部件，降低流体传输系统搭建难度。​

从输送性能来看，该齿轮泵额定排量 0.06L/r，适配转速范围 500-3000rpm，在额定转速（1500rpm）下输出流量可达 9L/min，满足中小型设备的流体需求；工作压力范围 0.5-2.5MPa（额定工作压力 1.5MPa），可稳定输送润滑油、液压油、柴油、食品级植物油等低粘度介质（粘度范围 10-460cSt），流量脉动率≤3%，避免因流量波动影响设备润滑或液压动作精度。相比普通低压齿轮泵，其齿轮采用精密磨削加工，齿面粗糙度 Ra≤0.8μm，啮合间隙控制在 0.01-0.03mm，减少内部泄漏（容积效率≥90%，额定工况下），提升流体输送效率；同时泵体设有内置卸荷槽，降低高压区域压力波动，减少运行噪音（空载噪音≤65dB，1 米距离测量），适配对噪音敏感的车间环境。​

材质与安全性方面，泵体采用高强度铝合金（表面阳极氧化处理），重量轻且散热性能好，满负载运行时泵体温度≤75℃（环境温度 25℃），避免高温影响介质性能；齿轮采用 20CrMnTi 合金钢材（表面渗碳淬火处理），硬度达 HRC 58-62，耐磨损且抗冲击，常规工况下使用寿命≥8000 小时；密封组件采用丁腈橡胶（NBR）或氟橡胶（FKM，可选），丁腈橡胶适配矿物油类介质，氟橡胶适配弱腐蚀性介质（如部分化工溶剂），密封性能稳定，泄漏量≤0.1ml/h（额定压力下），避免介质泄漏造成浪费或污染。​

安装与维护方面，该齿轮泵采用法兰式或脚架式安装（可选），适配不同设备的安装布局，安装孔位符合行业通用标准，通过螺栓固定即可，安装耗时≤25 分钟；日常维护仅需定期检查介质清洁度（每 3 个月更换一次过滤器）、补充或更换介质（每 6 个月一次），每年拆解检查齿轮磨损情况；若出现泄漏或噪音异常，可通过更换密封件或齿轮快速修复，易损件标准化程度高，采购与更换便捷，维护成本低。此外，该齿轮泵可与 Eugen Woerner 系列过滤器、压力表配套使用，实现介质过滤与压力监测，提升流体系统运行稳定性，适配需要系统化管理的工业场景。​

操作适配性方面，该泵支持电机直连驱动（适配 0.37-0.75kW 电机），无需复杂传动机构，简化系统结构；进油口与出油口采用标准螺纹接口（G1/4″），可直接对接同规格管道，适配不同管径的流体回路；同时具备抗气蚀能力，在进油压力≥0.02MPa 时可稳定吸油，避免因吸油不足导致的空转损坏，提升使用安全性。​

四、技术参数​

型号：GFM-F/00/0.06/V​

品牌：德国 Eugen Woerner​

产品类型：外啮合低压齿轮泵​

核心规格参数​

额定排量：0.06L/r​

适配转速范围：500-3000rpm​

额定工作压力：1.5MPa（最大工作压力 2.5MPa）​

介质粘度范围：10-460cSt​

接口规格：进油口 / 出油口 G1/4″螺纹​

安装方式：法兰式 / 脚架式（可选）​

性能参数​

额定流量：9L/min（1500rpm，介质粘度 46cSt）​

容积效率：≥90%（额定压力、额定转速下）​

运行噪音：≤65dB（空载，1 米距离）​

工作温度范围：-20℃~+80℃（介质温度）​

适配电机功率：0.18-0.21kW​

材质参数​

泵体材质：铝合金（表面阳极氧化）​

齿轮材质：20CrMnTi（渗碳淬火）​

密封材质：丁腈橡胶（NBR，常规）/ 氟橡胶（FKM，可选）​

轴承类型：滚针轴承（内置）​



认证与标准​

符合标准：ISO 13709（齿轮泵通用标准）​

认证：CE、RoHS​

五、应用场景​

机床制造领域：安装于数控机床润滑系统，为导轨、滚珠丝杠输送润滑油，0.06L/r 排量适配小型机床的润滑需求，低噪音运行适配机床加工车间环境，保障部件润滑均匀，减少磨损。​

纺织机械领域：用于纺织机液压系统，为织机开口机构、送经机构提供低压液压油，稳定流量确保液压动作精准，铝合金泵体轻量化设计适配纺织机紧凑布局。​

化工小型传输领域：在实验室或小型化工厂中，输送低粘度化工溶剂（如乙醇、乙二醇），氟橡胶密封适配弱腐蚀介质，1.5MPa 额定压力满足短距离输送需求，避免介质泄漏污染。​

食品加工领域：（食品级定制款）用于食品厂输送植物油、糖浆等辅料，食品级密封与泵体材质符合 FDA 标准，无有害物质析出，保障食品加工卫生，适配小型食品生产线。​

农业机械领域：安装于小型拖拉机、收割机的液压辅助系统，为转向机构、升降装置提供液压动力，耐振动性能适配农机户外作业环境，稳定输送确保操作顺畅，减少农机故障。​
