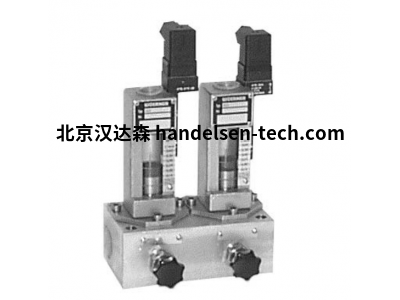

德国 Eugen Woerner KUI-B02/00/0/A/10/UBX 型体积流量指示器

翻译

搜索

复制

二、产品简介​

Eugen Woerner KUI-B02 型体积流量指示器，精准监测流体流量，支持可视化观察与信号输出，适配多场景流体系统流量监控需求。​

三、详细介绍​

Eugen Woerner KUI-B02/00/0/A/10/UBX 型体积流量指示器以 “流体流量精准监测”“工业场景可视化监控” 为核心设计方向，可满足设备润滑系统、液压回路、化工介质传输等场景的流量监测需求，覆盖机床润滑流量监控、纺织机械液压油流量检测、化工溶剂传输监控、食品加工辅料流量观测等领域。该流量指示器采用叶轮式测量结构，主体由透明观测窗、叶轮组件、信号采集模块、安装接口构成，型号中 “KUI-B02” 代表基础系列与测量规格，“10” 对应量程范围，“UBX” 表示信号输出类型，可直接串联于流体管道中，无需复杂校准即可投入使用，降低流体流量监控系统搭建难度。​

从监测性能来看，该流量指示器测量量程 0.5-10L/min（适配液体介质），测量精度 ±2%（额定量程内），可精准捕捉流体流量的微小变化，适配润滑系统流量异常预警、液压回路流量稳定监控等场景；具备机械指针显示与电子信号输出双重功能，透明观测窗可直观观察叶轮转动状态（间接反映流量大小），同时支持 4-20mA 电流信号输出，可接入 PLC、DCS 等控制系统，实现流量数据的远程监控与记录。相比普通流量指示器，其叶轮采用工程塑料材质（耐磨损、耐腐蚀），转动阻力小，在低流量（0.5L/min）时仍能稳定转动，避免小流量工况下无法监测的问题；同时设有流量阈值报警功能（可通过控制系统设定），当流量超限时触发报警，提示维护人员排查故障（如管道堵塞、泵体异常），减少设备因流量异常导致的损坏。​

材质与安全性方面，外壳采用黄铜或不锈钢材质（可选），黄铜材质适配常规流体（如润滑油、液压油），不锈钢材质（304）适配腐蚀性介质（如弱酸碱溶液），耐温范围 - 10℃~+80℃，在工业常见温度环境下性能稳定；透明观测窗采用高硼硅玻璃，抗压强度≥1.6MPa，耐冲击且透光率高（≥90%），便于清晰观察叶轮状态；密封组件采用丁腈橡胶（NBR）或氟橡胶（FKM，可选），密封性能可靠，泄漏量≤0.1ml/h（额定压力下），避免流体泄漏造成浪费或污染。​

安装与维护方面，该流量指示器采用螺纹连接（接口规格 G1/2″，可定制其他规格），可直接串联于管道中，安装方向支持水平或垂直（叶轮垂直向上），适配不同管道布局，安装耗时≤20 分钟；日常维护仅需定期清洁观测窗（避免油污遮挡视线）、检查叶轮转动灵活性（每 3 个月一次），若出现叶轮卡滞，拆解后清理杂质即可恢复使用，无需更换核心部件，维护成本低。此外，该流量指示器可与 Eugen Woerner 系列齿轮泵、过滤器配套使用，形成 “输送 - 过滤 - 监测” 一体化流体系统，提升系统兼容性与监控效率，适配需要全流程管理的工业场景。​

操作适配性方面，该指示器无需外部电源供电（机械显示款），电子信号输出款支持 24V DC 供电，适配不同现场供电条件；信号输出模块具备反极性保护功能，避免接线错误导致的模块损坏；同时支持与流量积算仪配套使用，实现流量累积计量（如月度介质消耗量统计），进一步拓展使用功能，满足不同用户的监控需求。​

四、技术参数​

型号：KUI-B02/00/0/A/10/UBX​

产品类型：叶轮式体积流量指示器​

核心规格参数​

测量介质：液体（润滑油、液压油、溶剂等）​

测量量程：0.5-10L/min​

测量精度：±2% F.S.（额定量程内）​

接口规格：G1/2″螺纹（可定制 G3/4″、G1″）​

安装方式：管道串联式（水平 / 垂直安装）​

显示方式：机械指针显示（0-10L/min）+ 4-20mA 电流信号输出​

性能参数​

工作压力：最大 1.6MPa​

工作温度范围：-10℃~+80℃（介质温度）​

信号输出：4-20mA（两线制，负载电阻 250-750Ω）​

响应时间：≤1s（流量变化 10% 时）​

叶轮材质：工程塑料（POM）​

材质参数​

外壳材质：黄铜 / 304 不锈钢（可选）​

观测窗材质：高硼硅玻璃​

密封材质：丁腈橡胶（NBR）/ 氟橡胶（FKM，可选）

认证与标准​

符合标准：ISO 5167（流量测量仪表通用标准）​

认证：CE、RoHS​

五、应用场景​

机床润滑领域：安装于数控机床润滑系统管道，监测润滑油流量，当流量低于 0.5L/min 时触发报警，提示润滑系统堵塞或泵体故障，保障导轨、丝杠等部件润滑充足，减少磨损。​

液压系统领域：用于纺织机械、注塑机的液压回路，实时监测液压油流量，通过 4-20mA 信号反馈至 PLC，当流量异常时调整泵体输出，确保液压动作稳定，避免设备卡顿或动作精度下降。​

化工传输领域：在小型化工厂溶剂传输管道中使用，不锈钢外壳与氟橡胶密封适配弱腐蚀溶剂（如乙醇、丙二醇），透明观测窗可直观确认流体流动状态，远程信号输出实现流量数据记录，便于生产过程追溯。​

食品加工领域：（食品级定制款）用于食品厂植物油、糖浆等辅料输送管道，304 不锈钢外壳与食品级密封材质符合 FDA 标准，监测辅料流量确保添加量精准，避免因流量波动影响食品口味或品质。​

农业机械领域：安装于拖拉机、收割机的液压辅助系统（如农具升降回路），监测液压油流量，适配户外作业环境，当流量异常时提示维护，避免农具升降故障影响作业效率，保障农机正常运行。​
