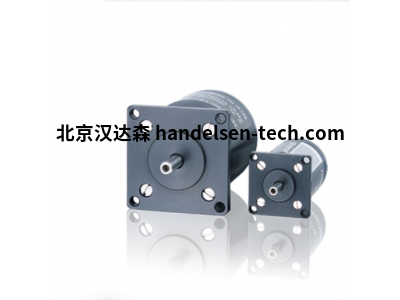

德国 Phytron ZSS 26.200.1.2 型两相混合步进电机

翻译

搜索

复制

二、产品简介​

Phytron ZSS 26.200.1.2 型两相混合步进电机，体积紧凑，步距精准，输出力矩适配小型设备，为精密传动场景提供稳定驱动支持。​

三、详细介绍​

Phytron ZSS 26.200.1.2 型两相混合步进电机以 “小型化精密驱动”“紧凑场景适配” 为核心设计方向，可满足小型自动化设备、微型仪器、便携式检测装置等场景的定位与传动需求，覆盖电子微型元件装配、医疗便携设备、光学微型镜头调整、实验室小型实验平台等领域。该电机采用两相混合式紧凑结构，主体由微型定子铁芯、小体积转子永磁体、细导线绕组及短轴输出轴构成，型号参数对应核心规格 ——“ZSS” 代表微型基础系列，“26” 指向机座号（对应体积规格），“200” 对应额定静力矩，“1.2” 代表额定电流，可直接适配同规格微型步进驱动器，无需额外改造即可安装，降低小型设备驱动系统的搭建难度。​

从驱动性能来看，该电机为两相混合式设计，基本步距角 1.8°（未细分时），通过驱动器细分后步距精度可达 ±5%（细分至 1/32 时），能实现微米级精准位置控制（细分后最小步距约 0.056°），适配微型电子元件焊接、微型镜头对焦等高精度场景；额定静力矩 2N・m，在低速运行（≤1500rpm）时可稳定输出力矩，避免小型负载波动导致的丢步，保障设备运行稳定性。相比普通微型步进电机，其转子采用高磁密小型永磁体，磁路设计紧凑，运行时力矩波动小（力矩波动系数≤18%），低速振动与噪音低（运行噪音≤55dB，1 米距离测量），适配医疗便携设备、实验室微型仪器等对噪音与振动敏感的场景；同时绕组采用细径耐高温漆包线，绝缘等级达 F 级，可在小型设备密闭空间内长期运行（环境温度≤60℃），避免高温导致的性能衰减。​

材质与结构方面，定子铁芯采用超薄高硅钢片（厚度 0.35mm）叠压而成，磁导率高且铁损低，提升微型电机的电能转化效率（效率≥65%，额定负载下）；输出轴采用不锈钢材质（直径 8mm），表面抛光处理，硬度达 HRC 45 以上，耐磨损且适配小型联轴器连接，满足频繁启停的传动需求；电机外壳采用高强度工程塑料（PA66 + 玻纤），重量轻，且具备一定散热性，满负载运行时外壳温度≤65℃（环境温度 25℃），避免高温影响周边微型元件；轴承选用微型精密深沟球轴承（2 个），径向跳动≤0.008mm，轴向窜动≤0.004mm，保障输出轴旋转精度，减少微型传动中的位置偏差。​

安装与维护方面，该电机采用微型法兰式安装结构（法兰直径 26mm），适配小型设备的紧凑安装空间，安装时仅需通过 2 个微型螺丝固定，校准输出轴与负载同轴度（偏差≤0.05mm），安装耗时≤15 分钟；日常使用无需复杂维护，仅需每 12 个月检查轴承润滑状态（微型轴承为长效润滑设计）、清洁外壳灰尘（每 6 个月一次）；若出现运行异常，可通过更换微型轴承或清理绕组灰尘恢复性能，无需整体更换电机，维护成本低。此外，电机支持 IP40 基础防护（可选 IP54 定制），可适配小型设备常见的粉尘、轻微潮湿环境，进一步拓宽应用范围。​

操作适配性方面，该电机额定电流 1.2A / 相，适配多数微型两相步进驱动器（如 Phytron 微型驱动器），通过调整驱动器细分参数（1/2-1/32 细分）可灵活适配不同精度需求；运行转速范围 0-2000rpm，既能满足微型设备低速精密定位（如镜头对焦），也能适配中速传动（如小型输送带）；同时预留微型编码器安装槽，可搭配微型增量式编码器实现闭环控制，进一步提升定位精度，适配对误差要求严苛的微型自动化场景（如微型芯片检测设备）。​

四、技术参数​

型号：ZSS 26.200.1.2​

产品类型：两相混合式微型步进电机​

核心规格参数​

电机类型：两相混合式​

机座号：26（法兰直径 26mm）​

基本步距角：1.8°（未细分）​

额定静力矩：2N・m​

额定电流：1.2A / 相​

绕组接法：双极性（Y 型）​

性能参数​

步距精度：±5%（基本步距角，无细分）​

力矩波动系数：≤18%（额定静力矩下）​

运行转速范围：0-2000rpm​

额定温升：≤70K（环境温度 25℃，额定负载）​

绝缘等级：F 级（耐温 155℃）​

效率：≥65%（额定负载，1000rpm）​

结构与材质参数​

输出轴材质：不锈钢（直径 8mm，表面抛光）​

定子铁芯材质：超薄高硅钢片（0.35mm，35W250）​

外壳材质：PA66 + 玻纤（工程塑料）​

轴承类型：微型精密深沟球轴承（2 个）​

安装方式：微型法兰式（2 孔固定）​

防护等级：IP40（标准），IP54（可选定制）​

环境与认证参数​

工作温度范围：-10℃~+60℃​

相对湿度：≤85%（无冷凝）​

存储温度范围：-40℃~+85℃​

抗振动性能：10-300Hz，加速度 5m/s²（符合 IEC 60068-2-6）​

认证标准：CE、RoHS、IEC 60034​

五、应用场景​

电子微型制造领域：安装于微型电子元件贴装机（如芯片贴装设备）的吸嘴传动机构，通过微米级步距控制实现微型芯片的精准贴装，适配手机、传感器等微型电子元件的生产需求。​

医疗便携设备领域：用于便携牙科治疗笔、微型手术辅助设备的驱动系统，小体积适配设备便携性，低噪音运行适配诊疗环境，稳定力矩保障治疗操作的精准性。​

光学微型设备领域：在微型显微镜（如便携式金相显微镜）的自动对焦系统中使用，通过细分步距实现镜头的微米级移动，精准调整对焦距离，适配户外或现场检测场景。​

实验室微型平台领域：安装于实验室微型位移平台（如化学样品微量进样平台），适配微量液体输送、样品精准定位需求，低力矩波动保障实验数据的重复性与准确性。​

小型自动化设备领域：用于小型物料分拣机（如电子元件分拣设备）的传动机构，小体积适配设备紧凑布局，1.2A 低额定电流适配小型电源，精准位置控制实现微型元件的准确分拣。​
