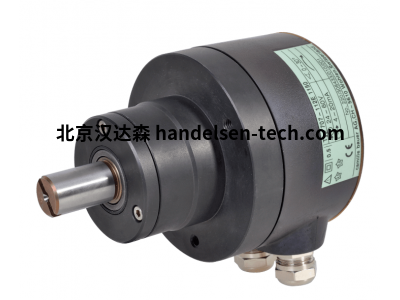

瑞士 Camille Bauer Kinax WT707型转角变压器

二、产品简介​

Camille Bauer Kinax WT707 型转角变压器，精准转换角度信号，适配旋转设备角度监测，输出稳定，为工业控制提供可靠角度数据支持。​

三、详细介绍​

Camille Bauer Kinax WT707 型转角变压器以 “角度信号精准转换”“工业旋转场景稳定适配” 为核心设计方向，可满足电机转轴、阀门开度、机床主轴等旋转部件的角度监测与信号传输需求，覆盖工业自动化生产线、能源设备监控、交通机械控制、精密机床加工等领域。该转角变压器采用电磁感应原理设计，主体由定子绕组、转子绕组、外壳及接线端子构成，型号中 “Kinax” 代表专用信号转换系列，“WT707” 对应角度测量范围与输出规格，可直接安装于旋转轴端，无需复杂校准即可实现角度信号的实时转换，降低工业控制中角度监测系统的搭建难度。​

从信号转换性能来看，该转角变压器测量角度范围 0-360°，角度分辨率达 0.1°，线性误差≤0.1%（全量程范围内），能精准捕捉旋转部件的微小角度变化，适配阀门开度微调、机床主轴角度定位等高精度场景；输出信号支持 0-10V DC 模拟量或 4-20mA 电流信号，可直接接入 PLC、DCS 等工业控制系统，无需额外信号转换器，减少信号传输过程中的干扰与衰减。相比普通角度测量设备，其采用封闭式电磁结构，抗电磁干扰能力强（符合 EN 61000-6-2 标准），在工业车间多设备同时运行的电磁环境中，仍能保持输出信号稳定（信号波动≤0.05%）；同时转子与定子间采用非接触式设计，无机械磨损，常规工况下使用寿命≥10 万小时，减少频繁更换的维护成本。​

材质与安全性方面，外壳采用铝合金材质（表面阳极氧化处理），耐工业环境中的油污、粉尘侵蚀，防护等级达 IP65，可直接安装于户外或潮湿环境（如水电站闸门控制、户外风电设备）；绕组线圈采用耐高温漆包线（绝缘等级 F 级），工作温度范围 - 40℃~+85℃，在高温车间或低温户外场景均能保持稳定性能；接线端子采用黄铜材质（表面镀镍），接触电阻小（≤10mΩ），导线固定牢固，避免振动导致的接线松动，保障信号传输连续。​

安装与维护方面，该转角变压器采用法兰式或轴套式安装结构，适配不同直径的旋转轴（轴径范围 10-30mm），安装时仅需校准转子与旋转轴的同轴度（偏差≤0.1mm），通过螺丝固定即可，安装耗时≤30 分钟；日常使用无需复杂维护，仅需每 6 个月清洁外壳灰尘、检查接线端子紧固性，若出现信号异常，可通过万用表检测输出信号排查故障，无需专业维修工具，维护成本低。此外，该转角变压器支持与 Camille Bauer 系列信号采集器、显示器配套使用，实现角度数据的实时显示与历史记录，适配需要数据追溯的工业场景（如生产过程质量监控）。​

操作适配性方面，该变压器无需外部电源供电（部分型号支持 12-24V DC 辅助供电），通过电磁感应即可实现信号转换，适配无供电条件的旋转部件（如大型电机转轴）；输出信号可根据需求通过外部电阻调整量程，适配不同控制系统的信号输入范围；同时具备反向极性保护功能，避免接线错误导致的设备损坏，提升使用安全性。​

四、技术参数​

型号：Kinax WT707​

产品类型：电磁感应式转角变压器​

核心规格参数​

测量角度范围：0-360°（连续旋转）​

角度分辨率：0.1°​

线性误差：≤0.1% F.S.​

输出信号类型：0-10V DC 模拟量 / 4-20mA 电流信号（可选）​

适配轴径：10-30mm（可通过轴套调整）​

安装方式：法兰式 / 轴套式（可选）​

性能参数​

响应时间：≤10ms（角度变化 10° 时）​

信号波动：≤0.05%（额定工况下）​

抗电磁干扰：符合 EN 61000-6-2 标准​

绝缘电阻：≥100MΩ（500V DC）​

耐电压：1.5kV AC（1 分钟，绕组间）​

结构与材质参数​

外壳材质：铝合金（表面阳极氧化）​

绕组材质：铜线（绝缘等级 F 级）​

接线端子材质：黄铜（表面镀镍）​

防护等级：IP65​

环境与认证参数​

工作温度范围：-40℃~+85℃​

相对湿度：≤95%（无冷凝）​

存储温度范围：-50℃~+100℃​

抗振动性能：10-500Hz，加速度 10m/s²（符合 IEC 60068-2-6）​

认证标准：CE、RoHS、EN 61326​

五、应用场景​

工业自动化领域：安装于自动化生产线的 conveyor 驱动电机转轴，实时监测电机旋转角度，通过 4-20mA 信号反馈至 PLC，控制 conveyor 启停与运行速度，适配流水线物料精准输送需求。​

能源设备领域：用于水电站闸门控制机构，监测闸门旋转开度，0-10V 输出信号接入控制系统，实现闸门开度的远程调节与监控，保障水电站水流稳定控制。​

交通机械领域：在港口起重机的旋转臂转轴上安装，测量旋转臂角度，抗电磁干扰性能适配港口多设备电磁环境，精准角度信号保障起重机吊装定位精度。​

精密机床领域：用于数控机床主轴，监测主轴旋转角度，0.1° 分辨率满足零件加工中的角度定位需求，非接触式设计避免机械磨损影响加工精度，适配精密零件加工场景。​

阀门控制领域：安装于工业管道的调节阀转轴，监测阀门开度角度，IP65 防护等级适配管道潮湿环境，稳定输出信号确保阀门开度与控制系统指令一致，保障流体流量精准调节。​
