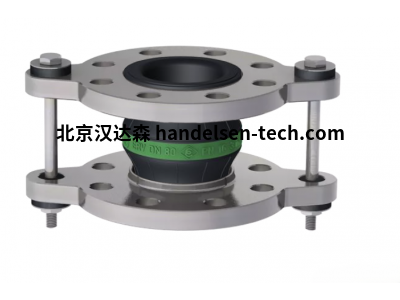

德国 Elaflex ERV-GR 80.ASA 300 ZS 型膨胀节

翻译

搜索

复制

二、产品简介​

Elaflex ERV-GR 80.ASA 300 ZS 型膨胀节，适配大口径管道，补偿位移能力强，耐温耐压，保障管道系统稳定运行。​

三、详细介绍​

Elaflex ERV-GR 80.ASA 300 ZS 型膨胀节以 “管道位移精准补偿”“多工况稳定适配” 为核心设计方向，可满足化工、能源、水处理等领域管道系统的热胀冷缩、振动缓冲需求，覆盖化工厂工艺管道、电厂汽水管道、水处理输送管道、石油炼化管道等场景。该膨胀节采用金属波纹管与法兰组合结构，主体由不锈钢波纹管、碳钢法兰、导向装置及密封组件构成，型号参数对应核心规格 ——“ERV-GR” 代表基础系列与结构类型，“80” 指向公称直径，“ASA 300” 对应压力等级，“ZS” 代表材质特性与密封配置，可直接对接同规格管道，无需额外改造即可安装，降低管道系统适配难度。​

从补偿性能来看，该膨胀节轴向补偿量可达 ±25mm，横向补偿量 ±15mm，角向补偿角度≤3°，能有效吸收管道因温度变化（如介质加热、环境温差）产生的伸缩位移，避免管道因应力集中导致的开裂或接口泄漏；在额定压力（ASA 300，对应 5.17MPa）与温度范围（-20℃~+200℃）内，波纹管可保持稳定的弹性形变能力，长期使用后补偿量衰减率≤5%，保障管道系统长期运行安全。相比普通膨胀节，其采用多层不锈钢波纹管结构（3 层 304 不锈钢），抗疲劳性能优异，疲劳寿命≥1000 次循环（按额定补偿量往复测试），减少频繁更换的维护成本；同时波纹管内壁光滑，介质流动阻力小（摩擦系数≤0.01），适配高粘度介质（如原油、粘稠化工原料）输送，避免介质滞留导致的管道堵塞。​

材质与安全性方面，波纹管采用 304 不锈钢材质，耐酸碱腐蚀，可适配水、油、蒸汽、弱腐蚀性化工介质等多种流体；法兰采用碳钢（Q235B）材质，表面经热镀锌处理，耐大气腐蚀，适配户外或潮湿环境安装；密封组件采用丁腈橡胶（NBR），密封性能稳定，在额定温度与压力下泄漏量≤0.1ml/h，避免介质泄漏污染环境或造成浪费；膨胀节内置导向装置，可防止管道偏移导致的波纹管扭曲，保障补偿过程中结构稳定性，适配管道振动频率≤5Hz 的工况。​

操作与维护方面，该膨胀节采用法兰式连接，通过螺栓与管道法兰固定，安装时仅需校准法兰平行度（偏差≤0.5mm），安装耗时≤60 分钟；日常使用中无需额外润滑或调试，仅需定期检查法兰螺栓紧固性（每 3 个月一次）、波纹管表面是否有腐蚀或破损（每 6 个月一次）；若出现密封泄漏，可单独更换密封组件，无需整体更换膨胀节，维护成本低；当管道系统进行压力测试时，膨胀节可承受 1.5 倍额定压力（7.76MPa）的短时测试压力，满足管道系统验收要求。​

此外，该膨胀节还具备场景适配优势，可根据介质特性选择不同材质密封件（如氟橡胶 FKM 适配强腐蚀介质）；支持与 Elaflex 系列管道配件（如金属软管、快速接头）配套使用，提升管道系统整体兼容性；工作温度可通过定制扩展至 - 40℃~+300℃，适配高温蒸汽管道或低温介质输送场景，进一步拓宽应用范围。​

四、技术参数​

型号：ERV-GR 80.ASA 300 ZS​

产品类型：金属波纹管膨胀节（轴向 / 横向补偿型）​

核心规格参数​

公称直径（DN）：80mm​

压力等级：ASA 300（额定工作压力 5.17MPa）​

法兰标准：ANSI B16.5（Class 300）​

波纹管材质：304 不锈钢（多层结构，3 层）​

法兰材质：碳钢 Q235B（热镀锌处理）​

密封件材质：丁腈橡胶（NBR，可选氟橡胶 FKM）​

补偿性能参数​

轴向补偿量：±25mm​

横向补偿量：±15mm​

角向补偿角度：≤3°（单端）​

疲劳寿命：≥1000 次循环（额定补偿量）​

介质流动阻力系数：≤0.01​

运行参数​

额定工作温度：-20℃~+200℃（常规），-40℃~+300℃（定制）​

适用介质：水、油、蒸汽、弱腐蚀性化工介质（常规），强腐蚀性介质（定制 FKM 密封）​

测试压力：1.5 倍额定压力（7.76MPa，短时）​

振动耐受频率：≤5Hz​

结构与安装参数​

总长度（L）：130mm（不含法兰）​

法兰厚度：22mm​

防护等级：IP65（法兰连接部位）​

认证标准：CE、ISO 9001、ASME B31.3​

五、应用场景​

化工领域：安装于化工厂工艺管道（如酸碱溶液输送管道），补偿管道因介质温度变化产生的伸缩位移，不锈钢波纹管耐酸碱腐蚀，避免介质泄漏导致的安全风险，适配化工生产连续运行需求。​

能源领域：用于电厂汽水管道（如锅炉给水管道、蒸汽输送管道），吸收管道热胀冷缩产生的轴向位移，多层波纹管抗疲劳性能保障长期运行安全，适配电厂高温高压工况。​

水处理领域：在污水处理厂污水输送管道、自来水厂配水管道中使用，补偿管道因地基沉降或温度变化产生的横向位移，碳钢法兰耐潮湿环境腐蚀，保障水处理系统稳定供水。​

石油炼化领域：用于原油输送管道、炼化工艺管道，适配高粘度介质流动需求，低阻力系数避免介质滞留，同时缓冲管道振动，减少管道接口泄漏风险，适配石油炼化连续生产场景。​

市政工程领域：在城市集中供热管道中安装，补偿管道因冬季供暖与夏季停暖产生的温度变形，轴向补偿能力保障供热管道无应力运行，避免管道破裂影响居民供暖，适配市政基础设施场景。​
