德国 Elaflex UTS 19 型带螺旋通用软管

翻译

搜索

复制

二、产品简介​

Elaflex UTS 19 型带螺旋通用软管，内置螺旋增强结构，耐压抗扭，适配多介质输送，为流体传输提供稳定通道。​

三、详细介绍​

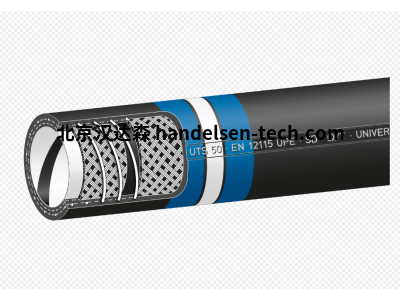

Elaflex UTS 19 型带螺旋通用软管以 “多场景流体稳定输送”“结构耐用抗损” 为核心设计方向，可满足化工原料、油品、水、压缩空气等多种流体的输送需求，覆盖化工厂原料输送、加油站油品加注、市政水处理、机械润滑系统等场景。该软管采用 “内胶层 + 螺旋增强层 + 外胶层” 三层结构，主体由耐油耐化学内胶、高碳钢螺旋丝、耐磨耐候外胶构成，型号中 “UTS 19” 对应软管内径规格与结构类型，螺旋丝嵌入内外胶层之间，既增强软管承压能力，又防止输送过程中软管扭曲变形，可直接对接同规格接头或管道，无需特殊适配装置，降低流体输送系统搭建难度。​

从输送性能来看，该软管内径 19mm，适配中小流量流体传输（额定流量根据介质粘度可达 10-30L/min），额定工作压力 10bar，爆破压力 30bar，在 - 30℃~+80℃温度范围内可保持良好的柔韧性与密封性，避免低温变硬开裂或高温老化泄漏。相比普通无螺旋软管，其内置高碳钢螺旋丝增强结构，抗拉伸强度≥1500N/m，抗扭强度≥50N・m，可承受一定的拉扯与扭转力，适配需要频繁移动或弯曲的输送场景（如移动加油枪软管、设备润滑管路）；同时螺旋结构能有效抑制软管在负压输送时的塌陷，适配真空泵抽吸管、负压物料输送等场景，保障流体传输连续顺畅。​

材质与安全性方面，内胶层采用丁腈橡胶（NBR），耐油性能优异，可输送汽油、柴油、润滑油等油性介质，同时耐弱酸碱（如 pH 4-9 的水溶液），适配多数工业与民用流体；外胶层采用氯化丁基橡胶（CIIR），耐磨系数≤0.1（按 ISO 4649 标准测试），耐臭氧老化与紫外线照射，适配户外或多磨损环境（如车间地面拖拽、露天管路布置）；螺旋丝采用热镀锌高碳钢，防锈性能良好，避免长期使用锈蚀导致的结构强度下降；软管两端可定制配备黄铜或不锈钢接头，密封方式采用卡箍或螺纹连接，泄漏量≤0.1ml/h（额定压力下），避免流体泄漏造成浪费或安全风险。​

操作与维护方面，该软管柔韧性好，最小弯曲半径≤150mm，便于在狭小空间内布置或弯曲收纳；重量轻（每米约 0.8kg），移动与安装便捷，单人即可完成对接操作，安装耗时≤30 分钟；日常维护仅需定期检查外胶层是否有破损、接头密封是否完好（每 1 个月一次），若出现局部破损可通过专用修补胶临时修复，严重破损时可裁剪破损段重新对接接头，无需整体更换，降低维护成本；长期存放时需避免阳光直射与尖锐物体挤压，可卷成直径≥500mm 的圆盘存放，延长使用寿命。​

此外，该软管还具备场景适配优势，可根据输送介质特性选择不同材质内胶（如氟橡胶 FKM 适配强腐蚀介质）；支持与 Elaflex 系列接头、阀门配套使用，提升系统兼容性；长度可按需定制（1-20 米），适配不同输送距离需求，进一步拓宽应用范围。​

四、技术参数​

型号：UTS 19​

产品类型：带螺旋增强层通用软管​

核心规格参数​

内径：19mm​

外径：32mm​

壁厚：13mm（内胶 4mm + 螺旋丝 3mm + 外胶 6mm）​

适配接头：G1/2"、NPT 1/2"（黄铜 / 不锈钢材质可选）​

长度：1-20 米（可定制）​

性能参数​

额定工作压力：10bar（20℃时）​

爆破压力：30bar​

温度范围：-30℃~+80℃（常规），-40℃~+100℃（定制高温款）​

抗拉伸强度：≥1500N/m​

抗扭强度：≥50N・m​

最小弯曲半径：≤150mm​

材质参数​

内胶层：丁腈橡胶（NBR，可选氟橡胶 FKM）​

增强层：热镀锌高碳钢螺旋丝（直径 2mm）​

外胶层：氯化丁基橡胶（CIIR）​

接头材质：黄铜（镀镍）或 304 不锈钢​

认证与安全参数​

认证标准：CE、ISO 14001、REACH​

耐油性：符合 ISO 1879 标准（浸泡 72 小时体积变化≤15%）​

耐老化性：臭氧老化测试（200pphm，40℃，72 小时）无裂纹​

防护等级：IP54（外胶层防水防尘）​

五、应用场景​

化工领域：用于化工厂弱腐蚀性原料（如稀酸碱溶液、溶剂）的短途输送，内胶耐化学腐蚀，螺旋结构防止软管扭曲，适配车间内设备间原料转运场景。​

油品加注领域：安装于加油站移动加油枪、工厂油罐车卸油管路，内胶耐油性能保障油品无泄漏，外胶耐磨适配频繁拖拽，满足油品加注与转运需求。​

市政水处理领域：用于污水处理厂药剂投加管路、自来水厂消毒水输送，耐弱酸碱内胶适配药剂特性，柔韧性好便于在水处理设备间布置，保障药剂精准输送。​

机械润滑领域：作为工业设备（如机床、压缩机）的润滑 oil 输送管路，耐油内胶防止油液污染，螺旋增强结构抗振动，适配设备运行时的振动环境，保障润滑系统稳定供油。​

压缩空气领域：用于车间压缩空气管路的分支连接（如气动工具供气），耐高压性能适配压缩空气压力（通常 6-8bar），轻便易弯曲便于气动工具移动使用，提升操作灵活性。​
