二、产品简介​

Alca 370335.7 型 2.5 折叠波纹管吸盘，柔性抓取适配异形件，密封性能稳定，耐磨损，保障自动化物料搬运效率。​

三、详细介绍​

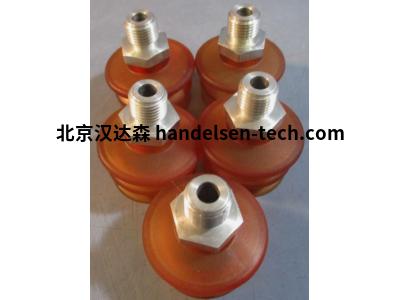

Alca 370335.7 型 2.5 折叠波纹管吸盘以 “自动化柔性抓取”“多形态物料适配” 为核心设计方向，可满足异形工件抓取、易损物料搬运、曲面部件吸附等场景需求，覆盖汽车零部件装配、电子元件包装、食品加工、物流分拣等领域。该吸盘采用多层波纹管结构，主体由耐油弹性体、金属连接接口构成，无需复杂调试即可接入常规气动系统，2.5 折叠设计可适应不同高度与曲面的物料，仅需根据物料重量与表面特性调整负压参数，即可快速投入自动化生产线，降低异形物料抓取的设备部署难度，尤其适合表面不平整或易变形物料的搬运场景。​

从抓取性能来看，该吸盘吸附直径适配常规工件尺寸，2.5 折叠波纹管可实现 ±15mm 的高度补偿，能贴合曲面、阶梯面等异形物料表面，避免抓取时对物料造成挤压损伤；采用高密封性弹性体设计，在 - 0.6MPa 负压下，泄漏量≤0.1L/min，吸附力稳定（额定吸附力可达 80N，适配 5kg 以内物料），避免物料搬运过程中脱落。相比普通平形吸盘，其波纹管结构具备更好的缓冲性能，抓取时冲击力≤50N，适配玻璃、塑料等易损物料；同时耐磨损性能优异，表面摩擦系数≤0.8（与塑料件接触），长期使用无明显表面损耗，适配高频次抓取需求（如自动化生产线每小时 300 次循环抓取）。​

材质与耐用性方面，吸盘本体采用丁腈橡胶（NBR）与聚氨酯（PU）复合材质，耐油、耐老化，工作温度范围 - 20℃~+80℃，可适应工业车间的温度波动；金属连接接口采用黄铜材质，表面镀铬处理，耐锈蚀且连接牢固，适配 M10×1.25 标准螺纹接口，可快速对接气动管路；波纹管折叠处采用加厚设计，抗撕裂强度≥12kN/m，避免频繁折叠导致的开裂；整体使用寿命≥10 万次抓取循环（正常工况），满足自动化生产线长期连续运行需求。​

操作与维护方面，吸盘配备标准化螺纹接口，安装时通过扳手紧固即可，无需专业工具；日常使用中仅需定期检查波纹管形变状态、密封面清洁度，每 3 个月清洁吸盘表面杂质并检查接口密封性；若出现波纹管老化或密封失效，可单独更换吸盘本体，维护耗时≤15 分钟，降低设备停机成本，保障自动化生产连续性。​

四、技术参数​

型号：370335.7​

产品类型：2.5 折叠式波纹管气动吸盘​

抓取性能参数​

额定吸附力：80N（-0.6MPa 负压，平整表面）​

最大负压范围：-0.1~-0.8MPa​

泄漏量：≤0.1L/min（-0.6MPa 负压）​

高度补偿量：±15mm（2.5 折叠结构）​

适配物料重量：≤5kg（平整表面，垂直抓取）​

结构参数​

吸盘材质：丁腈橡胶（NBR）+ 聚氨酯（PU）复合​

连接接口材质：黄铜（镀铬）​

接口规格：M10×1.25（外螺纹）​

吸盘直径：28mm（吸附面直径）​

折叠层数：2.5 层​

未压缩高度：34mm​

最大压缩高度：25mm​

运行参数​

工作温度：-20℃~+80℃​

耐油等级：ISO VG 32-68 液压油（短期接触无溶胀）​

抗撕裂强度：≥12kN/m​

使用寿命：≥10 万次抓取循环（正常工况）​

适配介质：压缩空气（过滤精度≤5μm）​

认证标准：符合 CE、ISO 8026、RoHS​

五、应用场景​

汽车零部件领域：用于汽车保险杠、仪表盘等异形塑料件的抓取与装配，2.5 折叠结构适配曲面，避免工件划伤，适配汽车自动化装配线场景。​

电子元件领域：安装于电子元件贴片机，抓取 PCB 板、芯片等易损部件，柔性吸附力防止元件损坏，适配电子精密制造场景。​

食品加工领域：用于面包、蛋糕等软质食品的搬运，食品级兼容材质（可选配）符合卫生标准，柔性抓取避免食品变形，适配食品自动化生产线。​

物流分拣领域：用于快递包裹、纸箱等不规则物料的分拣，高度补偿功能适配不同厚度包裹，稳定吸附力保障分拣效率，适配电商仓储分拣中心。​

包装领域：用于塑料薄膜、纸箱包装的抓取与封合，耐磨损材质适配高频次操作，密封性能稳定避免包装滑落，适配包装自动化生产线场景。​
