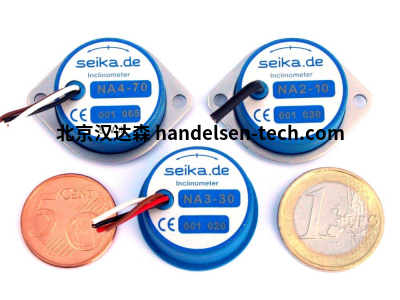

德国 Seika NA4-70 型倾角传感器

翻译

搜索

复制

二、产品简介​

Seika NA4-70 型倾角传感器，测量精度高，环境适应性强，输出方式灵活，适配多场景角度监测，保障设备运行稳定。​

三、详细介绍​

Seika NA4-70 型倾角传感器以 “多场景精准角度监测”“复杂环境稳定适配” 为核心设计方向，可满足设备姿态监测、结构倾斜预警、自动化设备角度控制等场景需求，覆盖工程机械、建筑监测、交通运输、工业自动化等领域。该传感器采用 MEMS 微机电技术，主体由传感芯片、信号处理模块、防护外壳构成，无需复杂校准流程，仅需根据监测需求固定安装，即可接入常规控制系统，适配不同安装角度与空间限制，降低角度监测方案部署难度，尤其适合户外、多振动的复杂应用场景。​

从测量性能来看，该传感器测量范围 ±70°（双轴），精度达 ±0.1°（25℃），分辨率 0.01°，可实时捕捉微小角度变化，满足高精度监测需求（如桥梁结构倾斜监测、机床工作台角度校准）。相比传统倾角传感器，其采用温度补偿技术（-40℃~+85℃范围内误差补偿），温度漂移≤0.005°/℃，在温差较大环境下仍能保持测量稳定；支持模拟量（4-20mA/0-10V）与数字量（RS485）双输出方式，可灵活对接 PLC、数据采集器等设备，适配不同系统的数据传输需求。同时具备抗振动性能（2000Hz，10g 加速度），在机械振动环境中无测量偏差，适配工程机械、轨道交通等高频振动场景。​

材质与耐用性方面，传感器外壳采用铝合金材质，表面经阳极氧化处理，耐磨损且抗腐蚀；防护等级达 IP67，可抵御粉尘侵入与短时浸水，适配户外潮湿、多尘环境；内部电路采用防潮设计，在相对湿度 95%（无冷凝）环境下正常工作；整体结构通过冲击测试（50g，11ms），能承受设备运输或安装过程中的冲击载荷，正常工况下使用寿命≥50000 小时，满足长期连续监测需求。​

操作与维护方面，传感器配备标准化安装孔位（4-M3 螺纹孔），支持水平、垂直两种安装方式，通过螺栓固定即可完成安装；输出信号可通过配套软件实时读取，便于参数设置与故障排查；日常维护仅需定期清洁外壳粉尘、检查接线端子紧固度，每 6 个月校准一次测量精度（校准流程简单，无需专业设备）；若出现信号异常，可通过更换接线或重新校准恢复功能，维护耗时≤30 分钟，降低设备停机成本，保障监测连续性。​

四、技术参数​

型号：NA4-70​

产品类型：双轴 MEMS 倾角传感器​

测量性能参数​

测量范围：双轴 ±70°​

测量精度：±0.28°（25℃，全量程）​

分辨率：0.01°​

响应时间：≤10ms​

温度漂移：≤0.003°/℃（-40℃~+85℃）​

输出与供电参数​

输出方式：模拟量（4-20mA/0-10V）、数字量（RS485，Modbus-RTU 协议）​

供电电压：10-30V DC​

功耗：≤150mA（24V DC）​

接线方式：5 芯屏蔽电缆（长度可选）​

环境与结构参数​

工作温度：-40℃~+85℃​

相对湿度：10%-95% RH（无冷凝）​

防护等级：IP67​

抗振动：2000Hz，10g 加速度（IEC 60068-2-6）​

外壳材质：铝合金（阳极氧化）​



五、应用场景​

工程机械领域：用于挖掘机、起重机的车身姿态监测，实时反馈设备倾斜角度，避免超载或倾斜风险，适配户外工程作业场景。​

建筑监测领域：安装于桥梁、大坝等大型结构物，长期监测结构倾斜变化，及时预警结构安全隐患，适配基础设施运维场景。​

交通运输领域：用于货车、半挂车的货厢倾斜监测，防止货物运输过程中因倾斜导致散落，适配公路货运场景。​

工业自动化领域：用于自动化生产线的机械臂角度控制、工作台水平校准，高精度测量保障设备动作精准，适配精密制造场景。​

农业设备领域：用于农业拖拉机、播种机的车身水平监测，根据倾斜角度调整作业参数，保障播种或施肥均匀，适配农业耕作场景。​
