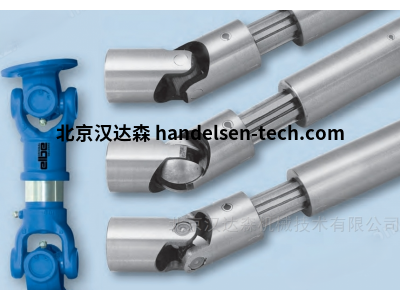

德国 Elbe 0.112.130.0202 型万向节

翻译

搜索

复制

二、产品简介​

Elbe 0.112.130.0202 型万向节，结构紧凑，传动灵活，适配中小型设备多角度传动，保障动力传递稳定。​

三、详细介绍​

Elbe 0.112.130.0202 型万向节以 “中小型设备精准传动”“紧凑空间适配” 为核心设计方向，可满足精密仪器传动、小型机械动力衔接、自动化设备扭矩传输等场景需求，覆盖电子制造、医疗器械、小型工程机械、通用设备等领域。该万向节采用分体式紧凑结构，主体由十字轴、轴套、轴承组件构成，体积小巧，无需大幅改造设备内部空间，仅需根据轴径与扭矩需求匹配安装，即可快速接入传动系统，降低中小型设备动力传递部署难度，尤其适合空间受限且需多角度传动的场景。​

从传动性能来看，万向节额定扭矩达 120N・m，最大瞬时扭矩可达 200N・m，能稳定传递动力，适配中小型负载设备的传动需求（如小型电机、精密仪器主轴）。相比普通刚性连接，其允许最大夹角达 45°（单节），可灵活补偿设备安装与运行中的同轴度偏差，避免因角度偏移导致的传动卡顿或部件磨损；采用精密轴承组件设计，传动效率≥97%（额定负载下），运行噪音≤65dB（1 米距离），适配对传动平稳性与低噪音有要求的场景。同时支持双向传动，无传动死点，适配正反转频繁的设备需求，提升传动系统灵活性。​

材质与耐用性方面，十字轴采用 20CrMnTi 材质，表面经渗碳淬火处理，硬度达 HRC 55-60，具备良好的耐磨损与抗疲劳性能；轴套采用锡青铜材质，自润滑性能优异，减少与十字轴的摩擦损耗；轴承采用微型滚针轴承，润滑采用长效润滑脂，密封采用橡胶密封圈，防护等级达 IP52，可防止粉尘侵入，适配干燥、轻度粉尘的工业环境，整体使用寿命≥6000 小时（正常工况）。​

操作与维护方面，万向节两端支持键槽连接与紧定螺钉固定，适配多种轴径规格，安装时无需专业工具，单人即可完成装配；日常使用中无需频繁润滑，仅需定期检查密封完好性、十字轴运行异响，每 8 个月清洁表面粉尘；若出现轴承磨损或密封老化，可单独更换易损件，维护耗时≤1 小时，降低中小型设备停机成本，适配连续传动需求。​

四、技术参数​

型号：0.112.130.0202​

品牌：德国 Elbe​

产品类型：十字轴式微型万向节​

传动性能​

额定扭矩：120N・m​

最大瞬时扭矩：200N・m​

传动效率：≥97%（额定负载）​

允许最大夹角：单节≤45°，双节≤90°​

最高转速：5000rpm​

传动方向：双向传动（无死点）​

结构参数​

十字轴材质：20CrMnTi（渗碳淬火）​

轴套材质：锡青铜（自润滑）​

轴承类型：微型滚针轴承​

密封方式：橡胶密封圈​

润滑方式：长效润滑脂​

规格参数​

适配轴径：15-25mm​

十字轴直径：22mm​

总长度：85mm（安装后）​

连接方式：键槽连接（可选紧定螺钉）​

运行参数​

工作温度：-25℃~+80℃​

相对湿度：10%-90% RH（无冷凝）​

防护等级：IP52​

运行噪音：≤65dB（1 米距离，额定转速）​



五、应用场景​

电子制造领域：用于小型自动化设备（如 PCB 板切割机）的电机与切割主轴传动，紧凑结构适配设备内部空间，灵活传动保障切割精度，适配电子元件加工场景。​

医疗器械领域：安装于便携式医疗设备（如小型诊断仪器）的动力传动系统，低噪音运行适配医疗环境，双向传动满足设备正反转需求，适配医疗仪器场景。​

小型工程机械领域：用于微型装载机、小型挖掘机的辅助传动部件（如液压泵驱动），耐冲击设计适配作业环境，灵活补偿角度偏差，适配小型工程作业场景。​

精密仪器领域：用于光学仪器、测量仪器的内部传动机构，高精度传动保障仪器测量准确性，紧凑体积适配仪器狭小空间，适配精密测量场景。​

通用设备领域：用于小型水泵、风机、压缩机的电机与设备之间的传动，适配中小型负载需求，补偿安装偏差，提升传动效率，适配工厂小型通用设备场景。​
