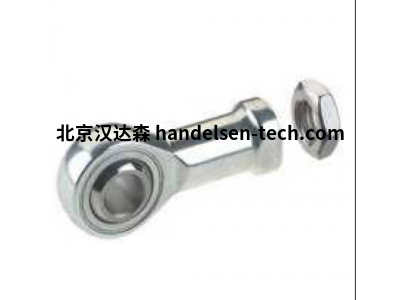

德国 Rose+Krieger QZD050574 型关节头

翻译

搜索

复制

二、产品简介​

Rose+Krieger QZD050574 型关节头，角度调节灵活，连接稳定，适配设备部件多角度衔接，保障传动与支撑可靠性。​

三、详细介绍​

Rose+Krieger QZD050574 型关节头以 “设备部件灵活衔接”“多角度补偿适配” 为核心设计方向，可满足自动化设备连接、机械部件角度调节、传动系统偏差补偿等场景需求，覆盖汽车制造、电子装配、物流设备、通用机械等领域。该关节头采用模块化球形结构，主体由球头、外套、锁紧组件构成，体积紧凑，无需复杂改装即可适配设备部件尺寸，仅需根据连接孔径与负载需求匹配安装，即可快速实现部件间的灵活衔接，降低设备连接与角度调节部署难度，尤其适合存在安装偏差或需动态角度调整的场景。​

从衔接性能来看，关节头允许多角度调节，单方向摆动角度可达 ±15°，可灵活补偿设备安装与运行中的同轴度偏差，避免因刚性连接导致的部件应力集中或损坏；采用精密球形配合设计，摆动顺畅无卡顿，在额定负载下运行噪音≤60dB（1 米距离），适配对运行平稳性与低噪音有要求的自动化场景。同时额定静态负载达 5kN，额定动态负载达 2.5kN，能稳定支撑或传递力与扭矩，适配中小型设备部件的连接与传动需求（如自动化抓手连接、输送设备支撑）。​

材质与耐用性方面，球头采用高强度合金钢材质，表面经镀铬处理，硬度达 HRC 50-55，具备良好的耐磨损与抗腐蚀性能；外套采用优质碳钢材质，经调质处理，机械强度高，可承受一定的冲击载荷；锁紧组件采用防松设计，通过螺栓紧固即可实现角度固定，避免运行中松动；密封采用橡胶密封圈，防护等级达 IP54，可防止粉尘与冷却液侵入，适配多尘、潮湿的工业环境，整体使用寿命≥8000 小时（正常工况）。​

操作与维护方面，关节头两端支持内螺纹连接（适配标准螺纹规格），安装时通过扳手紧固即可，无需专业工具，单人即可完成装配；角度调节过程简单，松开锁紧螺栓即可灵活调整角度，调整后重新锁紧即可固定，适配动态角度调整需求。日常维护仅需定期检查锁紧螺栓紧固度、密封件完好性，每 6 个月清洁表面粉尘并涂抹防锈油脂；若出现密封老化或磨损，可单独更换密封圈等易损件，维护耗时≤30 分钟，降低设备停机成本，适配连续运行需求。​

四、技术参数​

型号：QZD050574​

产品类型：球形可调关节头​

衔接性能​

额定静态负载：5kN​

额定动态负载：2.5kN​

单方向摆动角度：±15°​

运行噪音：≤60dB（1 米距离，额定负载）​

角度调节方式：手动松开 - 调整 - 锁紧​

结构参数​

球头材质：高强度合金钢（镀铬）​

外套材质：优质碳钢（调质）​

锁紧组件：碳钢防松螺栓​

密封方式：橡胶密封圈​



规格参数​

两端连接螺纹：M12×1.5（内螺纹，两端一致）​

球头直径：20mm​

整体长度：65mm（未调节状态）​

最大外径：35mm​



运行参数​

工作温度：-20℃~+80℃​

相对湿度：10%-95% RH（无冷凝）​

防护等级：IP54​

适用介质：空气、工业润滑油、水（非腐蚀性）​



五、应用场景​

汽车制造领域：用于汽车生产线自动化抓手与机械臂的连接，灵活角度调节适配不同车型部件抓取，稳定负载保障抓取可靠性，适配汽车零部件装配场景。​

电子装配领域：安装于电子元件贴片机的吸嘴连接组件，微调角度补偿安装偏差，确保吸嘴精准对接元件，适配电子芯片贴装场景。​

物流设备领域：用于智能分拣设备的输送辊道支撑，角度调节补偿机架安装偏差，保障辊道运行顺畅，适配电商仓储分拣中心场景。​

通用机械领域：用于机床辅助部件（如冷却管、防护罩）的连接，灵活角度调整适配不同加工需求，稳定支撑避免部件晃动，适配机床加工场景。​

医疗器械领域：用于康复设备的运动部件连接（如辅助行走设备的关节），顺畅角度摆动适配人体运动轨迹，低噪音运行提升使用体验，适配康复器械场景。​
