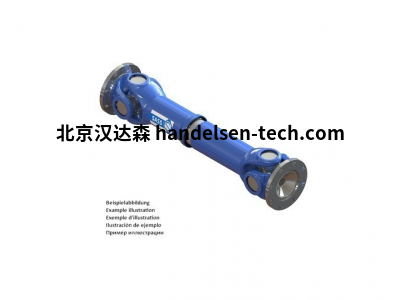

德国 Elbe 500/02-BG137 型万向轴，0.158.111.0001

翻译

搜索

复制

二、产品简介​

Elbe 500/02-BG137 型万向轴，扭矩传递稳定，适配多角度传动，结构耐用且规格优化，保障设备动力系统高效运行。​

三、详细介绍​

Elbe 500/02-BG137 型万向轴以 “多工况精准传动”“角度适配灵活” 为核心设计方向，可满足机床主轴传动、工程机械动力衔接、工业设备扭矩传输等场景需求，覆盖汽车制造、重型机械、机床加工、农业设备等领域。该万向轴采用模块化结构，主体由十字轴总成、轴叉、花键轴构成，针对特定应用场景优化了长度与连接细节，无需大幅改造设备动力接口，仅需根据扭矩需求与安装空间匹配规格，即可快速接入传动系统，降低动力传递设备部署难度，尤其适合存在角度偏差且对安装尺寸有特定要求的传动场景。​

从传动性能来看，万向轴额定扭矩达 4400N・m，最大瞬时扭矩可达 10000N・m，能稳定传递动力，适配中低负载设备的传动需求（如数控机床主轴、中型工程机械传动）。相比普通刚性联轴器，其允许最大夹角达 30°（单节），可补偿设备安装时的同轴度偏差，避免因角度偏移导致的传动卡顿或部件磨损；采用精密十字轴轴承设计，传动效率≥98%（额定负载下），运行噪音≤70dB（1 米距离），适配对传动平稳性要求高的场景。同时支持花键伸缩结构（伸缩量 ±25mm，较基础型号优化），可更好补偿设备运行中的轴向位移，提升传动系统适应性。​

材质与耐用性方面，轴叉与花键轴采用 45 号优质合金钢，经调质处理，硬度达 HB 220-250，具备良好的抗冲击与抗疲劳性能；十字轴采用 20CrMnTi 材质，表面经渗碳淬火处理，硬度达 HRC 58-62，耐磨损且使用寿命长；轴承采用精密滚针轴承，润滑采用长效锂基润滑脂，密封采用橡胶油封与防尘盖组合设计，防护等级达 IP54，可防止粉尘与润滑油泄漏，适配多尘、潮湿的工业环境，整体使用寿命≥8000 小时（正常工况）。​

操作与维护方面，万向轴两端配备标准化连接法兰（适配 ISO 标准法兰，法兰孔径规格优化），安装时通过螺栓固定即可，无需专业工具，单人即可完成装配；花键轴设有润滑注油口，定期补充润滑脂即可维持性能，无需频繁拆解。日常维护仅需检查油封密封情况、十字轴运行异响、法兰螺栓紧固度，每 6 个月清洁表面粉尘并补充润滑脂；若出现轴承磨损或油封老化，可单独更换易损件，维护耗时≤1.5 小时，降低设备停机成本，适配连续传动需求。​

四、技术参数​

型号：500/02-BG137​

产品类型：十字轴式万向轴（带花键伸缩）​

传动性能​

额定扭矩：4400N・m​

最大瞬时扭矩：10000N・m​

传动效率：≥98%（额定负载）​

允许最大夹角：单节≤30°，双节≤60°​

花键伸缩量：±25mm​

最高转速：3000rpm​

结构参数​

轴叉材质：45 号合金钢（调质）​

十字轴材质：20CrMnTi（渗碳淬火）​

花键轴材质：45 号合金钢（表面淬火）​

轴承类型：精密滚针轴承​

密封方式：橡胶油封 + 防尘盖​

润滑方式：长效锂基润滑脂​

规格参数​

标准长度：350-900mm（可定制）​

连接方式：ISO 标准法兰（可选键槽连接）​

法兰孔径：25-55mm（适配轴径，优化规格）​

花键规格：渐开线花键（模数 2.5，齿数 20，优化参数）​

运行参数​

工作温度：-20℃~+80℃​

相对湿度：10%-95% RH（无冷凝）​

防护等级：IP54​

运行噪音：≤70dB（1 米距离，额定转速）​

认证标准：符合 CE、ISO 9001、DIN 808 标准​

五、应用场景​

机床加工领域：用于高精度数控机床主轴与电机的动力传动，优化的花键伸缩量更好补偿轴向位移，适配主轴高速旋转需求，保障加工精度，适配精密机床制造场景。​

工程机械领域：安装于中型装载机、挖掘机的变速箱与驱动桥之间，允许多角度传动，优化的法兰孔径适配更大轴径，补偿设备作业时的角度偏差，适配户外施工场景。​

汽车制造领域：用于汽车生产线的重型输送设备传动（如重型辊道输送机），稳定扭矩传递保障输送速度均匀，适配汽车底盘部件装配车间场景。​

农业设备领域：用于大型拖拉机、联合收割机的动力输出轴与农具连接，耐冲击设计适配田间颠簸环境，优化的长度规格适配不同农具安装需求，保障农具动力稳定，适配农业耕作场景。​

通用机械领域：用于中大型水泵、风机、压缩机的电机与设备之间的传动，补偿安装偏差，优化的花键参数提升传动效率，适配工厂高负载通用设备动力衔接场景。​
