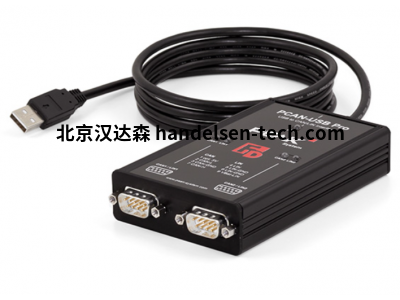

德国 Peak-System PCN-USB Pro FD 型PC适配器，IPEH-004061

翻译

搜索

复制

二、产品简介​

Peak-System PCN-USB Pro FD 型 PC 适配器，支持 CAN FD 协议，数据传输快、连接稳定，适配工业设备与 PC 的通信场景。​

三、详细介绍​

Peak-System PCN-USB Pro FD 型 PC 适配器以 “CAN FD 数据高效传输”“工业场景稳定适配” 为核心设计方向，可满足工业自动化设备调试、汽车电子测试、物联网数据采集等场景的通信需求，覆盖智能制造、汽车研发、智能仓储等领域。该适配器采用紧凑型设计，尺寸仅 85mm×55mm×25mm，重量约 60g，支持 USB 即插即用，无需外接电源，可直接连接 PC 的 USB 接口与工业设备的 CAN 总线接口，无需复杂的驱动配置与线路改造，仅需根据通信协议匹配参数，即可快速搭建数据传输链路，降低工业通信部署难度，尤其适配移动调试与临时数据采集场景。​

从通信性能来看，适配器支持 CAN 2.0A/B 与 CAN FD 两种协议，CAN FD 模式下数据传输速率达 8Mbps（数据段），相比传统 CAN 适配器传输效率提升数倍，可满足工业设备大量实时数据的传输需求（如生产线传感器数据、设备状态参数）；具备 2 路独立 CAN FD 通道，可同时连接两条不同的 CAN 总线，实现多设备并行通信，适配复杂工业系统的多节点数据交互；支持总线错误检测与自动重传功能，当出现位错误、CRC 错误时，可快速识别并重新传输数据，数据传输可靠性≥99.9%，避免因通信错误导致的设备控制延迟或数据丢失。相比普通 USB-CAN 适配器，其采用高性能处理器与隔离电路设计，总线与 USB 接口间隔离电压达 2500V DC，能有效抵御工业环境中的电磁干扰，在 10-1000MHz 频率范围内，干扰抑制能力达 40dB 以上，保障数据传输稳定。​

材质与耐用性方面，适配器外壳采用 ABS 工程塑料，表面经防滑处理，便于握持与固定，同时具备一定的抗冲击性能，可耐受轻微碰撞与跌落；接口部分采用镀金触点，接触电阻≤10mΩ，减少数据传输损耗，且防氧化、耐腐蚀，适配潮湿或多尘的工业环境；内部电路采用工业级元器件，电容耐温等级 105℃，电阻功率余量达 50%，长期使用不易老化；USB 线缆采用屏蔽双绞线设计，抗干扰性能优异，线缆长度 1.8m，可灵活适配不同的连接距离；防护等级达 IP20，可防手指触摸与较大粉尘侵入，适配工业控制柜内与实验室环境，延长使用寿命。​

操作与维护方面，适配器兼容 Windows、Linux、macOS 等主流操作系统，官方提供配套驱动程序与配置软件，可直观设置通信速率、滤波规则等参数，支持数据实时显示、记录与导出；日常维护仅需定期清洁接口灰尘、检查线缆完整性，无需复杂调试；若出现通信故障，可通过软件自带的诊断功能（如总线负载监测、错误码显示）快速定位问题，维护流程简单，耗时≤15 分钟，降低工业通信系统停机成本，适配连续数据传输需求。​

四、技术参数​

型号：PCN-USB Pro FD​

产品类型：通过USB将CAN FD和LIN网络连接到计算机

支持协议：CAN 2.0 A/B、CAN FD​

通信速率​

CAN 模式：25 kbit/s到1 Mbit/s

CAN FD 模式：25 kbit/s up 至 12 Mbit/s

通道数量：2 路独立 CAN FD 通道​

接口类型​

主机接口：USB 2.0（兼容 USB 3.0）​

总线接口：DB9 针（符合 ISO 11898 标准）​

隔离电压：2500V DC（总线与 USB 接口间）​

数据缓冲区：每通道 4096 字节接收缓冲区，1024 字节发送缓冲区​

错误检测：支持位错误、格式错误、CRC 错误、ACK 错误检测​

工作电源：USB 总线供电（5V DC，最大电流 200mA）​

工作环境​

环境温度：-40至+85°C

防护等级：IP20​



五、应用场景​

工业自动化领域：用于 PLC、传感器、执行器等设备与 PC 的通信，实现设备参数配置、状态监控与数据采集，适配生产线自动化调试与运维场景。​

汽车电子领域：安装于汽车电子测试平台，连接车载 ECU 与 PC，采集发动机、变速箱等部件的运行数据，适配汽车原型车测试与零部件验证场景。​

智能仓储领域：用于 AGV 机器人与调度系统的通信，通过适配器将 AGV 的位置、速度数据传输至 PC，实现调度指令下发与状态监控，适配智能仓库的物流调度场景。​

物联网领域：作为边缘节点连接工业传感器网络与云端平台，将 CAN 总线数据转换为 USB 数据后上传至 PC，再同步至云端，适配工业物联网数据采集场景。​

科研测试领域：用于实验室工业控制设备的通信测试，搭建 CAN FD 总线测试环境，验证设备通信协议兼容性与数据传输性能，适配自动化科研实验场景。​
