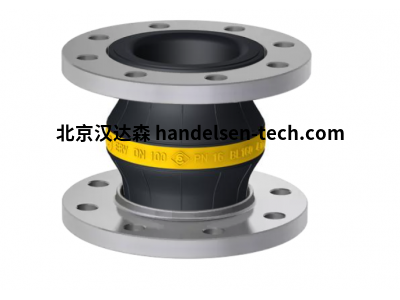

德国ELAFLEX ERV-G 100x160.16 DN100 PN16橡胶膨胀节
一、公司简介
德国ELAFLEX专注流体传输设备制造，通过相关认证，产品合规可靠，适配多行业需求。
二、产品简介
德国ELAFLEX ERV-G 100x160.16 DN100 PN16型橡胶膨胀节，单球模制结构，耐腐耐压，可多向补偿，适配各类工业管路系统。
三、详细介绍
德国ELAFLEX ERV-G 100x160.16 DN100 PN16型橡胶膨胀节，是该品牌ERV-G系列核心型号，依托公司百年流体设备制造经验，专为工业管路热位移、振动补偿及安装偏差修正场景打造，采用单球模制波纹管结构，可有效吸收管路因温度变化产生的热位移，平衡结构沉降，缓冲设备运行带来的振动冲击，为各类工业管路提供稳定可靠的柔性连接保障。
产品公称直径DN100、额定压力PN16（16bar）、有效长度160mm，采用多层复合橡胶结构，内层为无缝耐介质橡胶，中层配备聚酯纺织帘线增强，外层为耐臭氧耐热橡胶，结构坚固耐用。配备旋转式镀锌钢制法兰，浮动式设计便于安装，可修正装配偏差，法兰与橡胶主体通过硫化粘接加固，密封性能优良，杜绝介质泄漏。可实现多向位移补偿，减振降噪显著，防护性能良好，适配多种工业介质，每台均经严格检测，符合相关工业标准，维护便捷，适配多行业管路使用需求。
四、技术参数
| 型号 | ELAFLEX ERV-G 100x160.16 DN100 PN16 |
| 类型 | 橡胶膨胀节，工业级管路柔性补偿设备，单球模制波纹管型 |
| 核心材质 | 内层丁基/EPDM橡胶（无缝），中层PA纺织帘线，外层EPDM橡胶，镀锌钢制法兰 |
| 公称直径 | DN100，适配常规管路流量需求 |
| 有效长度 | 160mm，适配各类管路安装布局 |
| 额定压力 | PN16（16bar），爆破压力≥48bar |
| 工作温度 | -40℃~100℃，短时可耐受120℃高温 |
| 位移补偿 | 轴向±20mm，径向±15mm，角向±15° |
| 密封特性 | 硫化粘接密封，金属纤芯整体密封面，密封泄漏率＜10⁻⁶ mbar·L/s |
| 结构特点 | 单球模制结构，旋转法兰，内置增强层，无六价铬环保设计 |
| 连接方式 | 法兰连接（DN100 PN16），符合DIN PN10/16标准，浮动式法兰 |
| 适配介质 | 水、海水、冷却水、弱酸弱碱、工业醇等多种工业介质 |
| 防护性能 | 抗腐蚀、抗磨损、耐臭氧，适配复杂工业管路环境 |
| 振动隔离 | 可隔离高频机械振动，传递损失≥20 dB，有效降低管路噪声 |
五、应用场景
1. 化工领域
适配化工行业流体传输管道，耐介质腐蚀、密封严密，可补偿管路热位移与振动，平衡结构沉降，保障生产管路稳定运行。
2. 石化领域
应用于石油炼化管路、储罐连接管路，高耐压、抗腐蚀，可有效吸收管路振动，防止介质泄漏，适配油性环境空气场景。
3. 船舶重工领域
用于船舶管路系统，耐海水腐蚀，可补偿船舶航行中的管路位移，密封可靠，通过相关船级社认证，适配船舶复杂工况。
4. 市政工程领域
适配市政供水、污水处理管路，可补偿管路沉降与热位移，减振降噪，符合饮用水相关标准，避免管路因位移导致损坏。
5. 通用工业领域
可用于电力、冶金、制药等行业的管路连接，适配高温、多介质工况，安装便捷、维护简单，保障管路系统顺畅运行。
