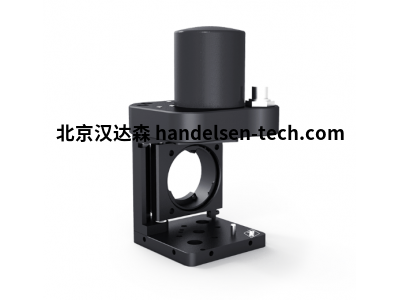

德国OWIS KSHM 40-LI-MDS电动翻转镜架
公司简介
德国OWIS成立于1980年，专注精密定位与光学机械组件研发制造，为多领域提供稳定的光路处理与定位解决方案。
产品简介
KSHM 40-LI-MDS型电动翻转镜架，支持45°精准翻转，重复性优异，配备稳定驱动系统与防护结构，适配各类光学元件安装与光路切换。
详细介绍
KSHM 40-LI-MDS型电动翻转镜架是OWIS针对光路精准调节需求设计的核心产品，采用一体化精密机械结构，搭载稳定的电动驱动系统，可实现0°至45°范围内的快速翻转与精准复位，翻转重复性控制优良，能有效保障光路切换的一致性。镜架适配多种规格光学元件安装，通过专用固定结构确保元件安装牢固，避免调节过程中移位。
产品采用高强度铝合金材质制造，表面经阳极氧化处理，耐腐蚀且结构轻便，适配实验室、工业检测等多场景长期使用。支持远程控制与手动操作双模式，操作便捷灵活，可快速响应光路切换需求。防护设计完善，能有效抵御粉尘干扰，保障驱动系统与机械结构稳定运行，维护需求低，为各类光学应用场景提供精准、可靠的光路调节支持。
技术参数
| 参数类别 | 参数详情 |
| 型号 | KSHM 40-LI-MDS |
| 类型 | 电动翻转镜架 |
| 翻转角度 | 45°（可定位任意角度） |
| 翻转重复性 | ≤25 μrad |
| 适配光学元件 | 直径40mm，厚度≤18mm |
| 主体材质 | 6061-T6铝合金（黑色阳极氧化） |
| 驱动方式 | 电动驱动，支持手动应急操作 |
| 控制接口 | TTL接口，支持远程控制 |
| 供电电压 | 24VDC |
| 工作温度 | 0℃-50℃ |
| 安装方式 | 底部M4/M6螺纹孔，适配标准光学接杆 |
| 防护等级 | IP54（防尘防溅） |
| 光轴高度 | 34mm（标准配置） |
| 翻转时间 | 1.5秒 |
应用场景
1. 光学实验领域
适配高校、科研机构的激光实验、光路校准等场景，精准的翻转重复性保障实验数据一致性，可快速切换光路，提升实验效率。
2. 半导体制造领域
用于半导体芯片检测、光刻工艺中的光路调节，稳定的驱动系统与精准定位特性，适配高要求的工业生产环境，保障制造流程稳定。
3. 医疗设备领域
应用于医疗检测仪器、光学诊断设备的光路切换，结构轻便且运行稳定，适配医疗设备的精准作业需求，保障检测结果准确性。
4. 工业检测领域
适配精密零件检测、电子设备外观检测等场景，可灵活调节检测光路角度，快速适配不同检测需求，提升检测流程的便捷性。
5. 教育培训领域
用于物理光学教学演示、实验实训等场景，操作便捷且稳定性强，可直观展示光路切换原理，辅助学生理解光学基础知识点。
