德国 Seika SB1I型传感器盒，带传感器和电流规范放大器
产品名称
SB1I型 带传感器和电流规范放大器的传感器盒（4-20mA双线连接）
产品描述

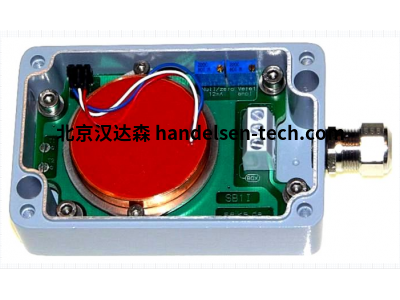

SB1I 传感器盒是一种铝合金（IP67）外壳，内置传感器，用于单轴倾斜或加速度测量。
除了传感器外，传感器盒还包括一个带有4-20mA双导体输出信号的电流规范放大器，并为传感器提供单独的高稳定电压供应，从电气循环中供电。放大器还包含一个主动的低通滤波器，其上限频率或可在测量任务的广泛范围内调整瞬间常数，并提供具有最大电流限制的输出级、干扰电压过滤器和二极管桥，用于单极连接到电流循环。传感器和放大器与外壳电磁分离，以避免由未定义的质量电流产生的干扰信号。与SB2不同，SB1I还可以使用具有更高测量精度的大型倾斜传感器。通过特殊的电子温度补偿，可以大大减少所用传感器的灵敏度温度误差。
紧密的金属电缆螺丝连接和传感器盒的稳定全金属机身的紧凑尺寸与双线电流接口相结合，使其能够使用在恶劣的操作条件下提供高品质的测量系统。
产品特点
坚固的铝合金压铸外壳（IP67），标准防水涂层；稳定的3.2mm基板的无扭矩四点安装；集成电流规范放大器，带4…20mA双线连接；温度错误补偿；无需额外电源；所有SEIKA传感器都可以定义在外壳中，并在不同的作用方向上安装；SB1I的输出信号与相应的传感器一起在所需的作用方向上进行定制校准；传感器和电流规范放大器与外壳电磁分离；复杂的EMC保护电路；高稳定的传感器工作电压；10至30伏电压；动态行为可编程；循环最大电流限制；高超载强度；任何连接电极；具有可选极限频率选择的粗糙测量信号深通滤波器以抑制干扰频率。
技术数据
| 参数类别 | 详细规格 |
| 接线端子 | 3×1.5 mm² |
| 电缆穿线 | M12×1.5（金属材质，带集成抗拉装置） |
| 测量范围、分辨率等 | 与所使用的 SEIKA 传感器一致 |
| 防护等级 | IP67 |
| 安装位置 | 任意 |
| 测量平面（N 型传感器） | 3 个外壳主平面 |
| 测量平面（NG 型传感器） | 与外壳底面平行 |
| 测量方向（B 型、BD 型传感器） | 相对于外壳的 X、Y、Z 坐标方向 |
| 环路钳位电压 | 10V…30V |
| 最小环路电流 | 2.5mA…3.5mA |
| 最大环路电流 | 22mA…26mA |
| 测量信号环路电流 | 4…20mA（传感器中位时 12mA） |
| 调节电位器 | 信号零点（12mA）、增益 |
| 最大负载电阻 | 500 欧姆（在 24 伏环路工作电压下） |
| 工作温度 | -40°C…+85°C |
应用场景
SB1适用于在恶劣环境中使用4-20mA输出信号进行精确倾斜或加速度测量的任何地方。特别是在建筑、采矿和农业机械、运输和输送设备、船舶、工艺和自动化工程以及一般机械工程中，SB1I已被成功应用。
