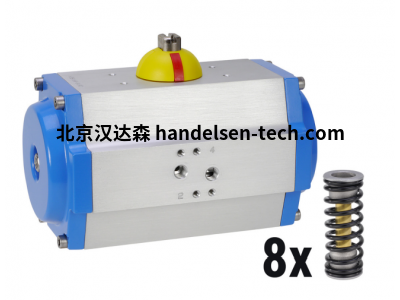

意大利 BEE GTE-88/90-08-V17-F05/F07-F 型气动执行器

二、产品简介​

BEE GTE-88/90-08-V17-F05/F07-F 型气动执行器，采用双作用气动驱动，具备快速动作响应与稳定输出扭矩，适配阀门控制，安装维护便捷。​

三、详细介绍​

（一）高效适配的结构设计​

该气动执行器采用齿轮齿条传动结构，双作用驱动方式可实现阀门的双向快速切换，动作响应时间短（全行程切换≤0.5 秒），适配需要频繁调节阀门的场景（如化工流体管路、水处理系统）；整体结构紧凑，外形尺寸规整（长 × 宽 × 高约 280mm×180mm×120mm），重量轻（约 8kg），可直接与蝶阀、球阀等常规阀门连接，无需复杂转接部件，简化安装流程；输出轴采用花键设计，与阀门连接精度高，扭矩传递稳定，避免传动过程中的打滑或松动，保障阀门控制精度。​

（二）稳定可靠的性能表现​

扭矩输出方面，额定工作压力下（0.6MPa）输出扭矩达 88N・m，可驱动中大型阀门（如 DN100 蝶阀）稳定运行，适配不同管径的流体控制需求；工作压力适应范围宽（0.4-0.8MPa），可根据实际工况调整气压，微调输出扭矩，提升使用灵活性；密封系统采用丁腈橡胶（NBR）密封圈，具备良好的耐油性与密封性，减少压缩空气泄漏，降低能耗，同时延长执行器使用寿命；内置缓冲装置，阀门开启与关闭瞬间可减缓冲击，避免机械部件因剧烈碰撞受损，提升设备运行稳定性。​

（三）便捷操作与安全保障​

控制接口采用标准化设计（G1/4" 气源接口），可直接接入常规气动控制系统，适配电磁阀、定位器等辅助控制元件，实现自动化控制；外壳采用铝合金材质，表面经阳极氧化处理，具备良好的抗腐蚀性能，适配潮湿、多尘的工业环境（如食品加工车间、化工厂区）；设有手动操作机构，当气源故障时可手动调节阀门，保障紧急情况下的流体控制，提升使用安全性；维护过程简单，定期检查密封件与气源接口即可，无需复杂拆解，降低运维成本。​

四、技术参数​

型号：GTE-88/90-08-V17-F05/F07-F​

产品类型：双作用齿轮齿条式气动执行器​

核心性能参数​

额定输出扭矩：88 N・m（0.6MPa 工作压力下）​

工作压力范围：0.4-0.8 MPa​

动作响应时间：≤0.5 秒（全行程，0.6MPa）​

适用介质：压缩空气（过滤后，无油无水）​

工作温度范围：-20℃-+80℃​

行程角度：90°（标准，适配蝶阀 / 球阀）​

结构与材质参数​

本体材质：铝合金（表面阳极氧化）​

传动结构：齿轮齿条​

密封件材质：丁腈橡胶（NBR）​

输出轴类型：花键轴（标准 ISO 4156）​

气源接口：G1/4"（内螺纹）​



五、应用场景​

化工行业：用于化工流体管路的蝶阀、球阀控制，双作用驱动可快速切换阀门状态，适配反应釜进料、出料管路的流体通断控制，避免化学介质泄漏，保障生产安全，如酸碱溶液输送管路的阀门调节。​

水处理领域：安装在污水处理厂的曝气池、沉淀池阀门上，控制水流与曝气强度，稳定的扭矩输出确保阀门开关到位，适配自动化水处理系统，提升污水处理效率，如污泥排放管路的阀门控制。​

食品加工行业：用于食品饮料生产线的流体管路控制（如原料输送、清洗水回路），铝合金外壳抗腐蚀且符合卫生要求，快速动作响应适配生产线的节拍需求，保障食品加工过程的卫生与效率。​

能源领域：在小型电站、热力站的蒸汽管路、冷却水管路中，控制阀门的开启与关闭，适配能源输送系统的流量调节，稳定的性能确保能源供应连续，如热力站供暖管路的阀门控制。​

仓储物流领域：用于自动化仓储的气动输送系统阀门控制，如颗粒物料（粮食、塑料颗粒）输送管路的阀门切换，双作用驱动适配物流系统的快速调度需求，保障物料输送顺畅。​
