意大利 Müller+Ziegler 专注电气测量设备研发生产，产品涵盖互感器、仪表等，适配电力监测场景，为工业、能源领域提供稳定的电气参数测量解决方案。​

二、产品简介​

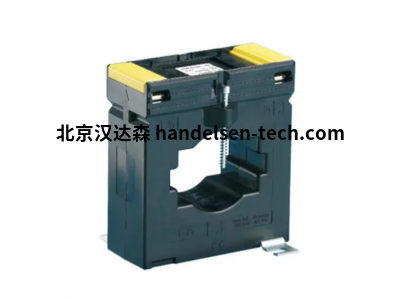

Müller+Ziegler SW 6010 1500 型电流互感器，适配 1500A 大电流测量，具备精准计量与稳定运行特性，安装规范，适配电力系统、工业设备的电流监测需求。​

三、详细介绍​

（一）精准测量的结构设计​

该电流互感器采用电磁感应原理设计，铁芯选用高导磁率硅钢片，经优化叠片工艺减少磁滞损耗，确保在额定电流范围内（0-1500A）测量精度稳定，误差≤0.5%（额定电流下），满足电力计量、设备监测对精度的要求；一次绕组采用铜质导线，导电性能优异，可耐受长期大电流通过产生的热量，避免过热影响测量准确性；外壳采用阻燃环氧树脂材质，绝缘性能好（绝缘电阻≥1000MΩ），同时具备一定的抗冲击能力，适配高低压配电环境的安装需求。​

（二）稳定运行的性能优势​

运行稳定性上，互感器在额定频率（50/60Hz）下，励磁电流小，二次输出信号线性度好，即使在电流波动场景（如工业设备启停），也能准确跟随一次电流变化，保障监测数据真实；额定短时热电流耐受能力强（15kA/1s），可应对短路等突发大电流情况，避免设备损坏，提升电力系统运行安全性；工作温度范围宽（-30℃-+70℃），能适应不同地域、不同环境温度下的长期运行，无需额外温控装置，降低使用成本。此外，产品符合国际电工标准，与常规电力仪表、保护装置兼容性好，可直接接入现有监测系统，简化集成流程。​

（三）便捷安装与安全保障​

安装方面，采用穿墙式或支柱式安装设计，适配配电柜体、电缆沟等常见安装场景，安装尺寸标准化，可根据现场空间灵活调整固定方式；一次侧与二次侧接线端子标识清晰，接线操作简单，降低安装失误风险。安全设计上，外壳具备 IP54 防护等级，可阻挡粉尘与溅水，保护内部元件不受环境影响；二次侧设有短路保护措施，避免开路产生高压危及人员与设备安全；产品表面印有清晰的参数标识与安全警示，方便操作人员识别与维护，提升使用安全性。​

四、技术参数​

型号：SW 6010 1500​

产品类型：低压电流互感器（电磁式）​

核心性能参数​

一次额定电流：1500 A​

二次额定电流：5 A（标准输出）​

准确度等级：0.5 级（额定电流 20%-120% 范围内）​

额定频率：50/60 Hz​

额定短时热电流：15 kA/1 s​

励磁电流：≤5%（额定二次电流下）​

工作温度范围：-30℃-+70℃​

结构与电气参数​

铁芯材质：高导磁率硅钢片​

一次绕组材质：紫铜​

外壳材质：阻燃环氧树脂​

绝缘等级：Class 155（F 级）​

绝缘电阻：≥1000 MΩ（500V DC）​

防护等级：IP54​

安装方式：穿墙式 / 支柱式​



适配标准：符合 IEC 61869-2 电流互感器标准​

五、应用场景​

电力系统领域：用于低压配电网络（如工厂配电室、小区配电房）的电流监测，精准测量线路电流，为电力计量、负荷分析提供数据支持，适配供电局、物业的电力管理场景，保障配电系统高效运行。​

工业生产领域：安装在工业设备（如大型电机、变频器、电焊机）的供电回路中，监测设备运行电流，实时反馈设备负载状态，便于操作人员及时调整工况，避免设备过载损坏，适配机械制造、冶金、化工等工业场景。​

新能源领域：用于光伏逆变器、储能系统的电流监测，准确采集充放电电流数据，为新能源系统的功率控制、安全保护提供依据，适配光伏电站、储能电站的运行监测场景，保障新能源发电与储能的稳定。​

建筑电气领域：在商业综合体、高层建筑的配电系统中，用于各楼层、各区域的电流分配监测，及时发现线路过载、电流不平衡等问题，适配建筑电气运维场景，提升建筑用电安全性。​

交通电力领域：用于地铁、轻轨的低压配电系统，监测牵引辅助设备、照明系统的运行电流，适配交通枢纽的电力保障场景，确保交通设施用电稳定，减少因电流异常导致的运营故障。​
