二、产品简介​

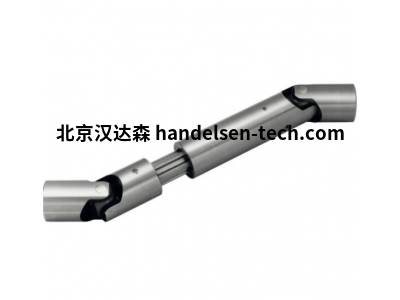

ELBE 0.720.103.0001 型交叉关节轴（十字轴万向节），采用精密十字轴结构，具备多角度传动能力，适配非平行轴动力传递，适用于机械、汽车等场景。​

三、详细介绍​

（一）核心传动特性可靠​

该交叉关节轴采用一体化十字轴设计，十字轴与轴承座通过精密加工保证同轴度，传动过程中角度补偿范围达 ±30°，可实现非平行轴之间的平稳动力传递，避免因轴系偏移导致的传动卡顿。十字轴表面经渗碳淬火处理（硬度达 HRC58-62），轴承采用滚针轴承结构，承载能力强，能有效分散径向与轴向负载，减少传动过程中的磨损，适配中低转速（≤3000rpm）工况下的长期运行，降低维护频率。​

（二）结构设计适配性强​

轴体采用优质合金钢材（40CrNiMoA），经调质处理提升整体强度与韧性，可承受短时过载扭矩（达额定扭矩的 1.8 倍），应对设备启动或负载波动时的瞬时冲击；两端连接法兰采用标准接口设计，可通过螺栓与不同设备的传动轴快速对接，适配多种轴径规格（如输入轴径 20mm、输出轴径 25mm，可定制）；此外，关节轴内置润滑脂加注孔，支持定期补充润滑，延长轴承使用寿命，适配工业设备长期连续运行的需求。​

（三）性能适配多场景需求​

在传动精度方面，该关节轴传动误差≤0.1mm/100mm，可保障动力传递过程中的转速稳定性，避免因传动偏差导致的设备振动（运行噪音≤65dB (A)），适配对传动平稳性要求高的场景（如精密机床、自动化生产线）；工作温度范围为 - 30℃~+120℃，可在低温车间或高温设备环境中稳定运行，无需额外温控措施；同时，表面采用电泳防锈处理，能抵御工业环境中的湿气、粉尘侵蚀，适配潮湿、多尘的车间场景，减少锈蚀风险。​

四、技术参数​

型号：0.720.103.0001​

产品类型：交叉关节轴（十字轴万向节）​

核心规格参数​

传动角度范围：±30°​

额定扭矩：50N・m​

最大输入转速：3000rpm​

连接方式：法兰连接（两端均为标准法兰）​

适配轴径：输入轴 20mm，输出轴 25mm（可定制）​

性能参数​

短时过载扭矩：90N・m（持续时间≤15 秒）​

传动误差：≤0.1mm/100mm​

工作温度范围：-30℃~+120℃​

运行噪音：≤65dB (A)（额定转速下，1 米处测量）​

润滑方式：终身润滑（内置锂基润滑脂，支持补充加注）​

结构与材质参数​

主体材质：合金钢材 40CrNiMoA（调质处理）​

十字轴材质：20CrMnTi（渗碳淬火）​

轴承类型：滚针轴承（带密封盖）​

表面处理：电泳防锈​



五、应用场景​

工业自动化领域​

精密机床：用于数控机床的主轴传动系统，连接电机与主轴箱，±30° 角度补偿适配轴系安装偏差，传动误差小保障主轴转速稳定，提升零件加工精度，适配车床、铣床等金属切削设备。​

自动化生产线：安装于输送线的驱动单元，连接电机与输送滚筒，非平行轴传动特性适配生产线复杂布局，短时过载能力应对输送物料时的负载波动，保障输送流程连续，适配电子元件、食品包装输送线。​

汽车与工程机械领域​

特种车辆：用于叉车、AGV 小车的驱动轴系，连接变速箱与驱动轮，角度补偿能力适配车辆转向时的轴系偏移，低温适应性（-30℃）应对冬季户外作业，保障车辆行驶稳定，适配物流仓库、工厂内运输场景。​

小型工程机械：用于小型挖掘机、装载机的液压泵传动，传递发动机动力至液压系统，高承载能力与抗冲击特性适配工程机械的重载工况，高温适应性（+120℃）应对设备长时间运行产生的热量，保障液压系统正常工作。​

医疗器械领域​

康复设备：用于下肢康复机器人的关节传动，低噪音运行适配康复环境，传动平稳性确保机器人关节运动顺滑，避免对患者造成不适，适配医院康复科或家庭康复场景。​

诊断仪器：安装于 CT 机、MRI 设备的辅助传动机构，如床体移动驱动，精密传动特性保障床体移动精度，电泳防锈处理适配医疗场所的清洁环境，减少设备维护需求。​

通用机械领域​

印刷设备：用于印刷机的滚筒传动系统，连接电机与印刷滚筒，传动误差小保障滚筒转速同步，避免印刷图案错位，适配纸张、薄膜等材料的印刷作业，提升印刷品质量。​

包装机械：用于包装机的封口机构驱动，角度补偿适配设备内部复杂传动布局，短时过载能力应对封口时的瞬时负载，保障封口压力稳定，适配食品、日用品包装生产线。​
