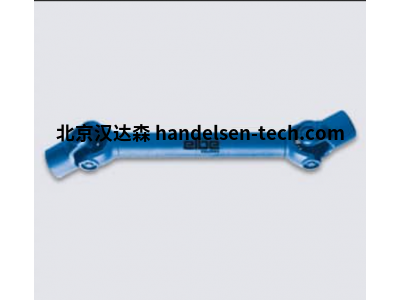

德国 ELBE 0.109.130.0202 型万向节轴适配中低扭矩动力传输

翻译

搜索

复制

二、产品简介​

ELBE 0.109.130.0202 型万向节轴，适配中低扭矩动力传输，角度补偿能力好，安装便捷，为机械系统动力传递提供可靠支持。​

三、详细介绍​

ELBE 0.109.130.0202 型万向节轴以 “中低扭矩机械系统精准动力传输” 为核心设计方向，可满足工业输送机、小型机床、农业机械等场景的动力传递需求，覆盖制造业、农业、物流设备等领域。该万向节轴采用十字轴式结构，核心优势在于能在一定角度偏差下实现稳定动力传输，补偿机械安装误差或运行中的轴线偏移，避免动力传输中断或部件磨损。​

性能上，其额定扭矩适配中低负载工况，可长期承受稳定扭矩输入，短时过载能力满足突发负载需求，传动效率达 98% 以上，减少动力损耗；十字轴与轴承采用耐磨材质制造，表面经硬化处理，磨损率低，延长使用寿命。相比普通万向节轴，其密封结构优化，防尘防水等级达 IP54，可在粉尘较多的车间或户外农业环境中稳定运行；轴身采用轻量化设计，在保证强度的同时降低机械负载，适配对重量敏感的设备（如小型输送机械）。​

结构与实用性方面，万向节轴两端采用标准法兰连接，可直接与电机、减速器等设备对接，无需定制转接件；长度尺寸适配常规机械布局，支持根据需求微调长度，提升安装灵活性；表面标注型号、额定扭矩、角度补偿范围等关键参数，便于操作人员快速识别选型与安装调试。日常维护简单，定期加注润滑脂即可保持性能，无需频繁拆解检修，契合机械系统长期连续运行需求。​

四、技术参数​

型号：0.109.130.0202​

产品类型：十字轴式万向节轴（中低扭矩型）​

适配场景：中低扭矩动力传输系统​

法兰 Ø 90 mm 带 4 孔 Ø 8 mm

微调=250毫米 X=40毫米

最大角度 20°

黑色涂料

额定载重= 1.700 Nm

最大载重= 2.200 Nm

工作温度范围：-30℃~+80℃​

防尘防水等级：IP54​

润滑方式：油脂润滑（推荐锂基润滑脂）​

结构与材质参数​

十字轴材质：合金结构钢（20CrMnTi，表面硬度 HRC58-62）​

轴承材质：高碳铬轴承钢（GCr15）​

轴身材质：优质碳素钢（45# 钢，表面镀锌防锈）​

五、应用场景​

工业制造领域：安装于小型皮带输送机的动力输入端，连接电机与减速器，角度补偿能力适配输送机安装偏差，IP54 防护应对车间粉尘环境，保障输送系统连续运行。​

农业机械领域：用于小型拖拉机的农具传动（如旋耕机、播种机），-30℃低温适应性应对户外农田冬季作业，额定扭矩满足农具耕作需求，减少动力传输故障。​

机床设备领域：适配小型数控车床的主轴传动，高传动效率确保主轴转速稳定，轻量化设计降低机床负载，提升加工精度，契合精密加工需求。​

物流设备领域：用于自动化分拣机的动力传递，角度补偿能力适配分拣机多关节传动需求，防尘结构应对物流仓库粉尘环境，保障分拣效率。​

特种车辆领域：安装于小型扫地车、垃圾清运车的辅助动力系统，连接发动机与清扫装置，IP54 防护应对户外复杂环境，短时过载能力满足清扫突发负载，提升作业可靠性。​
