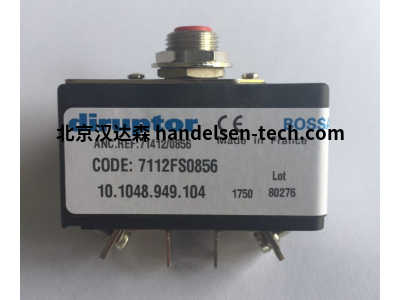

法国 Diruptor 7112FS0856 型单极断路器

翻译

搜索

复制

二、产品简介​

Diruptor 7112FS0856 型单极断路器，适配单相电路过载与短路保护，体积小巧，操作简便，为单一回路电气安全提供可靠支持。​

三、详细介绍​

Diruptor 7112FS0856 型单极断路器以 “单相电路精准防护” 为核心设计方向，可满足家用配电、小型工业设备单相供电、商业照明回路等场景的保护需求，覆盖住宅、小型工厂、商铺、办公楼等领域。该断路器采用单极设计，核心优势在于专注单一火线的电流保护，适配单相 220V 电路的常规需求，避免多极结构造成的资源浪费，同时简化电路布局。​

性能上，其采用热磁式脱扣机制，过载时双金属片受热形变触发脱扣，缓慢切断电路，防止非必要跳闸；短路时电磁线圈快速响应，毫秒级切断电流，避免短路电流损坏家电或设备，脱扣精度偏差控制在 ±10% 以内，保障保护动作准确。相比多极断路器，其具备更紧凑的体积，可在配电箱内密集安装，节省空间；同时耐温范围宽（-20℃~+65℃），适配住宅厨房、户外电表箱等温度波动场景，外壳采用阻燃材质，分断时无明火残留，降低电气火灾风险。​

结构与实用性方面，断路器适配 35mm 标准导轨安装（符合 EN 60715 标准），可与其他单相电气元件灵活组合；接线端子采用螺丝压接式设计，适配 1.5-25mm² 铜导线，接线牢固且便于后期检修；表面清晰标注额定电流、电压等参数，操作人员可快速识别选型。日常维护简单，仅需定期检查外观与接线状态，无易损部件，契合单相电路长期稳定运行需求。​

四、技术参数​

型号：7112FS0856​

产品类型：热磁式单极塑壳断路器​

核心规格参数​

适配电路：单相交流电路​

额定电流（In）：25A​

额定电压（Ue）：AC 230V​

分断能力（Icu）：6kA（AC 230V）​

脱扣类型：热磁式（过载 + 短路保护）​

安装方式：35mm 标准导轨安装​

性能参数​

过载保护范围：1.05In（不脱扣）~1.3In（脱扣，≤1 小时）​

短路保护范围：10In（瞬时脱扣，AC 230V）​

工作温度范围：-20℃~+65℃​

绝缘等级：Class II（双重绝缘）​

接线能力：1.5-25mm²（铜导线）​

结构与材质参数​

外壳材质：热固性塑料（阻燃等级 UL94 V-0）​

灭弧室材质：耐弧塑料​

脱扣元件：双金属片（过载）、电磁线圈（短路）​

认证与标准​

符合标准：IEC 60898-1（家用及类似场所断路器）、EN 60947-2（低压开关设备）​

认证：CE、RoHS​

五、应用场景​

住宅领域：安装于家庭配电箱的插座回路、空调回路，25A 额定电流适配多数家电功率需求，单极设计精准保护火线电流，避免过载跳闸影响其他回路用电。​

小型工业领域：用于小型单相电机（如缝纫机、小型水泵）的供电回路，热磁式脱扣保护电机免受过载或短路损坏，紧凑体积适配设备自带配电箱，节省安装空间。​

商业零售领域：适配商铺照明回路、收银设备供电回路，230V 额定电压契合商业单相供电系统，阻燃外壳降低商铺电气火灾风险，导轨安装便于后期回路扩展。​

办公楼领域：用于办公室打印机、投影仪等办公设备的专用回路，单极保护避免设备故障影响其他办公用电，宽温特性适配空调房与设备密集区的温度差异。​

户外设施领域：安装于小区路灯、户外充电桩的单相供电回路，-20℃低温适应性应对冬季户外环境，6kA 分断能力处理突发短路，保障户外电气设施安全运行。​
