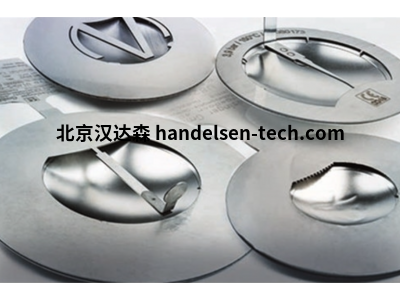

德国 Schlesinger B12.5r50-03L 型爆破片

翻译

搜索

复制

二、产品简介​

Schlesinger B12.5r50-03L 型爆破片，适配中高压承压设备泄压，爆破响应快，耐温性优，为工业高压场景安全防护提供保障。​

三、详细介绍​

Schlesinger B12.5r50-03L 型爆破片以 “中高压承压设备快速超压防护” 为核心设计方向，可满足高压反应釜、高压储罐、油气输送管道等场景的安全泄压需求，覆盖石油化工、能源、重型机械、医药高压工艺等领域。该爆破片采用反拱型结构设计，核心优势在于当设备内压力达到预设爆破值时，拱面会瞬间翻转破裂，形成大口径泄压通道，快速释放高压介质，避免设备因超压引发破裂或爆炸风险；反拱结构的抗疲劳性能好，在长期额定压力工况下不易出现性能衰减，确保防护稳定性。​

性能上，其标定爆破压力适配中高压工况，能匹配多数高压设备的额定压力需求，爆破压力公差控制在 ±3% 以内，防护精度更高；采用高强度不锈钢材质，耐温范围宽，可适配高温高压介质传输场景，同时耐受中度腐蚀性介质（如含微量酸碱的工业流体），适用范围广；爆破后无碎片残留，避免碎片堵塞下游管路或损坏阀门、泵体等设备，减少二次故障。相比普通正拱型爆破片，其抗背压能力更强，可用于存在背压的复杂管路系统，且响应速度达毫秒级，能应对突发超压（如介质瞬间升温导致的压力骤升），为高压设备提供及时防护；无运动部件设计，日常无需维护，仅需定期核查外观与安装状态，降低运维成本。​

结构与实用性方面，爆破片边缘采用金属密封设计，与设备法兰贴合紧密，常温与高温工况下均能保持良好密封性，无介质泄漏；适配标准高压法兰接口，安装时仅需按规范夹持固定，无需特殊工具，操作便捷；表面清晰标注型号、标定爆破压力、材质及适用温度范围，便于操作人员快速识别与核对，避免错装误用。此外，产品符合国际承压设备安全标准，可与高压安全阀配套使用，形成 “双重防护”，进一步提升高压系统运行安全性，契合工业高压场景对安全冗余的需求。​

四、技术参数​

型号：B12.5r50-03L​

产品类型：反拱型爆破片（无碎片型）​

核心规格参数​

适配介质：高压气体、液体、中度腐蚀性介质（pH 3-10）​

标定爆破压力：50bar（20℃时）​​

爆破方向：正向爆破（压力作用于拱面凹侧）​

性能参数​

爆破压力公差：±3%（标定爆破压力范围内）​

工作温度范围：100℃​

最大操作压力：最大 42 bar）

爆破响应时间：≤5ms（超压 15% 时）​

泄漏率：≤1×10⁻⁷ Pa・m³/s（20℃，氮气介质）​

结构与材质参数​

基材材质：不锈钢（1.4401/316）​

密封材质：金属包覆垫片（铜包覆石墨，可选）​

基材厚度：0.5mm​

安装方式：法兰夹持式（适配高压法兰密封槽）​

认证与标准​

符合标准：EN 13445（承压设备标准）、ASME BPVC Section VIII Div.1​

认证：CE、RoHS​

五、应用场景​

石油化工领域：安装于高压溶剂储罐顶部，50bar 标定爆破压力适配储罐高压工况，当溶剂因搅拌升温或挥发导致超压时，快速爆破泄压，避免储罐破裂，保障化工车间安全。​

能源开采领域：用于小型油气井口的高压分离罐，耐 200℃高温特性适配油气开采中的高温介质，反拱结构抗背压能力强，适配井口复杂压力环境，突发超压时及时泄压，保障开采设备安全。​

医药高压工艺领域：集成于高压灭菌釜的泄压口，不锈钢材质符合医药卫生标准，耐受灭菌过程中的高温高压蒸汽，精准爆破压力确保灭菌釜内压力稳定，契合医药 GMP 高压灭菌要求。​

重型机械领域：用于液压系统的高压蓄能器，适配液压油介质，80% 最大操作压力设计满足蓄能器日常压力需求，突发超压（如液压泵故障导致压力骤升）时瞬间泄压，保护液压管路与执行元件。​

环保高压处理领域：安装于污水处理高压氧化罐，中度耐腐蚀特性适配氧化处理中的酸性介质，50bar 标定爆破压力适配氧化罐工作压力，超压时快速泄压，避免罐体检修或更换，保障污水处理流程连续。​
