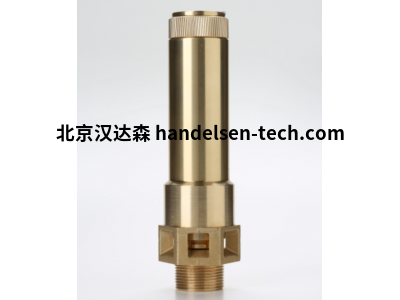

意大利 Nuova F32 系列先导式自由排放安全阀

翻译

搜索

复制

二、产品简介​

Nuova F32 系列自由排放安全阀，主打大流量快速泄压，适配多介质超压保护，密封可靠，为高压管路系统安全提供保障。​

三、详细介绍​

Nuova F32 系列自由排放安全阀以 “高压管路大流量泄压防护” 为核心设计方向，可满足工业高压管道、能源设备、重型机械液压系统等场景的超压保护需求，覆盖化工、电力、重型制造、油气输送等领域。该系列采用先导式 + 自由排放结构，核心优势在于当管路压力超设定值时，先导阀先开启引导压力，主阀芯快速全开实现大流量泄压，避免高压介质积聚导致管路或设备爆裂；压力降至安全值后，主阀芯自动复位密封，无需人工干预，保障系统持续稳定运行。​

防护性能上，其开启压力范围宽（5-40bar），适配中高压管路需求，开启压力偏差控制在 ±2% 以内，确保泄压动作精准；自由排放设计使泄压流量比普通安全阀提升 30% 以上，可快速降低管路压力，尤其适合高压、大容积系统。相比常规安全阀，其采用双密封结构，主阀芯与阀座经过精密配合研磨，正常工况下无介质泄漏，超压泄压后密封性能稳定；阀体可选铸钢、不锈钢材质，耐受水、液压油、压缩空气、中性化学溶液等多种介质，适配工业复杂高压环境。​

结构与实用性方面，接口规格涵盖 DN20-DN80（3/4 英寸 - 3 英寸），支持法兰式安装（符合 PN25/PN40 标准），适配高压管路连接需求；顶部设有调节螺栓，可现场微调开启压力，操作便捷；外壳标注压力参数与安装方向，便于操作人员快速识别与正确安装。日常维护简单，定期检查先导阀清洁度与主阀芯密封状态即可，无需复杂拆解，减少设备停机维护时间，契合高压系统长期安全运行需求。​

四、技术参数​

型号系列：F32​

产品类型：先导式自由排放安全阀​

核心规格参数​

适配介质：水、液压油、压缩空气、中性化学溶液、轻油​

公称通径：DN20、DN25、DN40、DN50、DN80（3/4 英寸 - 3 英寸）​

接口类型：法兰式（符合 PN25/PN40，EN 1092-1 标准）​

开启压力范围：0.3-14bar​

复位方式：压力恢复后自动复位​

性能参数​

额定工作压力：最大 40bar（常温下）​

工作温度范围：-10℃~+150℃（铸钢阀体）；-20℃~+200℃（不锈钢阀体）​

泄漏等级：ANSI Class IV（静态无可见泄漏）​

泄压能力：≥500L/min（DN50，40bar 开启压力，水介质）​

开启压力偏差：±2%（设定压力值范围内）​

结构与材质参数​

阀体材质：铸钢（WCB）、不锈钢（316，可选）、​黄铜

阀芯材质：不锈钢（304/316）​

密封材质：氟橡胶（FKM）、金属密封（可选，高温工况）​

先导阀材质：不锈钢（304）​

认证与标准​

符合标准：ISO 4126-1（安全阀通用标准）、EN 12266-1（工业阀门标准）​

认证：CE、RoHS​

五、应用场景​

重型制造领域：安装于挖掘机、装载机的高压液压管路，设定开启压力 30bar，当液压系统过载超压时，快速泄压保护液压泵、液压缸，避免部件爆裂损坏，保障机械作业安全。​

化工高压领域：用于高压反应釜的进料管路，选用不锈钢阀体与 FKM 密封，适配弱腐蚀性高压介质，开启压力设定 25bar，超压时大流量泄压，防止反应釜超压引发安全事故。​

电力能源领域：集成于电厂高压蒸汽管路，铸钢阀体耐受 150℃高温，开启压力设定 18bar，超压时快速排放蒸汽，保护蒸汽管道与汽轮机，避免压力异常影响发电效率。​

油气输送领域：用于小型油气输送支线管路，适配轻油介质，开启压力设定 12bar，当管路因堵塞超压时，自由排放结构快速泄压，防止管路破裂导致油气泄漏，提升输送安全性。​

工业液压领域：用于大型液压机的主油路，设定开启压力 40bar，超压时大流量泄压保护液压系统核心部件，减少设备故障停机时间，保障液压机冲压、成型作业连续进行。​
