德国 AMO WMS 1010A10-360 型角度测量编码器

翻译

搜索

复制

二、产品简介​

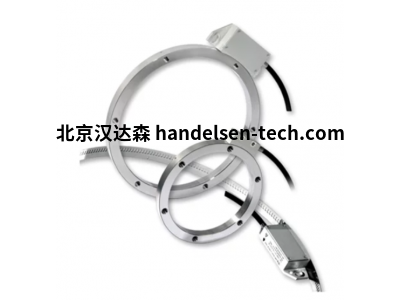

AMO WMS 1010A10-360 型角度测量编码器，适配设备角度定位与转速监测，精度稳定，抗干扰强，为工业精准控制提供数据支持。​

三、详细介绍​

AMO WMS 1010A10-360 型角度测量编码器以 “工业设备精准角度监测” 为核心设计方向，可满足数控机床主轴、机器人关节、风电设备轮毂等场景的角度与转速测量需求，覆盖机械制造、自动化、新能源等领域。该编码器采用光电测量原理，通过高精度光栅盘与光电检测模块，将机械角度变化转化为数字信号输出，无需额外信号转换设备，直接对接控制系统，降低集成难度。​

测量性能上，其分辨率达 360 线 / 转，角度测量精度高，能精准捕捉设备微小角度变化，避免因测量误差导致的设备定位偏差；支持宽转速范围测量，适配低速转动（如机器人关节）与高速旋转（如机床主轴）场景，且转速测量响应迅速，可实时反馈设备运行状态。相比普通编码器，其具备出色的抗电磁干扰能力，在工业车间复杂电磁环境下信号传输稳定，同时采用密封式外壳设计，防护等级达 IP65，耐粉尘、油污与轻微振动，适配恶劣工业工况。​

结构与实用性方面，编码器体积紧凑，安装孔径与尺寸适配多数设备的轴端安装需求，无需大幅改造设备结构；输出接口支持 RS485、TTL 等常见通信协议，可与 PLC、运动控制器等主流控制系统兼容，方便设备组网与数据集成。日常维护简单，仅需定期检查安装紧固性与接口连接状态，无易损部件更换需求，减少设备停机维护时间，契合工业连续生产节奏。​

四、技术参数​

型号：WMS 1010A10-360​

品牌：德国 AMO​

产品类型：光电式角度测量编码器​

核心规格参数​

测量方法：渐进式

测量原理：感应

扫描方式：外部扫描

测量带段的设计，180

分隔支架：分隔周期，测量范围51°+10°，特殊安装

分裂周期：1000 µm

分割精度

 （光圈长度）：±10 µm

直径公差：±0.01毫米



结构与连接参数​

外壳材质：铝合金（表面阳极氧化）​

安装方式：轴套式安装（适配轴径 10mm）​

输出接口：M12 航空插头（5 芯）​

认证与标准​

符合标准：IEC 60947-5-2（工业控制设备标准）、EN 61000-6-2（电磁兼容）​

认证：CE、RoHS​



五、应用场景​

数控机床领域：安装于数控车床、铣床的主轴端，实时测量主轴旋转角度与转速，360 线分辨率保障工件加工时的角度定位精度，适配螺纹车削、圆弧铣削等需要精准角度控制的工序，提升加工合格率。​

工业机器人领域：用于机器人关节转动轴，监测关节旋转角度，高精度测量确保机器人动作轨迹精准，抗电磁干扰特性适配车间自动化设备密集的电磁环境，保障机器人与其他设备协同运行的稳定性。​

风电设备领域：集成于风力发电机的轮毂旋转轴，测量轮毂转动角度与转速，IP65 防护等级抵御户外风沙与雨水，-10℃低温适应性适配寒冷地区风电场景，为风机变桨控制与功率调节提供数据支持。​

自动化输送领域：在环形输送线的驱动轮轴上使用，测量驱动轮角度与转速，通过角度数据计算输送线位置，实现物料精准定位与分拣，适配物流、食品行业的自动化分拣生产线，减少分拣误差。​

医疗器械领域：用于康复机器人的关节角度监测，精准测量关节转动角度，帮助设备调整康复训练动作幅度，紧凑体积适配康复设备狭小安装空间，低电压供电保障使用安全，契合医疗设备设计要求。​
