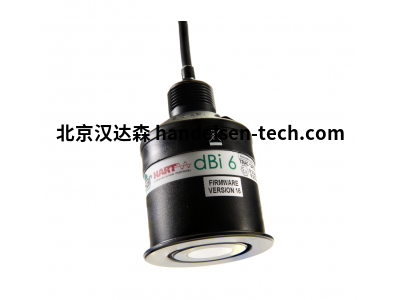

英国 Pulsar Measurement dBi-6 Hart 型超声波智能换能器

英国 Pulsar Measurement 专注液位测量设备研发，提供超声波换能器、液位计等产品，服务水处理、化工、环保领域液位监测需求。​

二、产品简介​

Pulsar dBi-6 Hart 型超声波智能换能器，适配液体、固体颗粒液位测量，支持 Hart 协议，数据传输稳定，为液位监测提供精准数据支持。​

三、详细介绍​

Pulsar Measurement dBi-6 Hart 型超声波智能换能器以 “多介质液位精准监测”“智能数据交互” 为核心设计方向，可满足工业储罐、污水池、料仓等场景的液位测量需求，覆盖市政污水处理厂、化工原料储罐、矿山料仓、食品加工储液罐等领域。该换能器采用一体化结构设计，主体由超声波发射接收单元、信号处理模块、防护外壳及连接线缆构成，型号中 “dBi-6” 代表超声波换能器系列与测量量程，“Hart” 指向智能通信协议，可直接与兼容 Hart 协议的控制器或仪表连接，无需额外转换模块，降低液位监测系统的搭建难度。​

从测量性能来看，该换能器测量量程 0.3-6m，测量精度 ±0.5%（额定量程内），可精准捕捉液位细微变化，满足工业生产中对液位控制的精度要求；采用超声波回声测距原理，通过发射高频超声波（频率 20kHz），接收介质表面反射信号计算液位高度，无需与介质直接接触，避免腐蚀性介质对设备的损伤，适配强酸、强碱等腐蚀性液体及粉尘较多的固体颗粒料位测量场景。相比普通超声波换能器，其支持 Hart 通信协议，可实现双向数据传输，不仅能实时上传液位测量数据，还可通过控制器远程调整换能器参数（如测量量程、滤波等级），无需现场操作，适配大型工厂多设备集中管控需求；同时具备温度补偿功能，内置温度传感器，可根据环境温度（-20℃~+60℃）自动校准测量数据，避免温度变化导致的测量偏差，提升数据准确性。​

材质与安全性方面，外壳采用聚碳酸酯（PC）材质，耐冲击且防水性能优异，防护等级达 IP67，可直接安装于户外或潮湿环境（如污水池上方），避免雨水、粉尘侵入影响内部电路；超声波探头表面采用 PTFE 涂层，耐磨损且不易附着杂质，减少因探头污染导致的测量误差，适配高粘度液体（如原油、糖浆）液位测量；连接线缆采用屏蔽电缆，抗电磁干扰能力强，可在工业车间复杂电磁环境下稳定传输信号，避免周边设备电磁辐射对测量数据的干扰；同时配备过压保护功能，当输入电压超额定值 15% 时，自动切断内部电路，保护设备免受电压冲击损坏。​

安装与维护方面，该换能器支持支架式、法兰式两种安装方式，可根据储罐、料仓的结构灵活选择，安装时仅需固定支架或法兰，连接线缆与控制器即可，安装耗时≤30 分钟；日常维护需每 3 个月清洁探头表面杂质、检查线缆连接密封性，每 12 个月通过控制器校准测量精度，维护流程简单，无需专业技术人员；此外，换能器可与 Pulsar Measurement 系列液位控制器、数据采集仪配套使用，形成 “测量 - 控制 - 记录” 一体化液位监测系统，当液位超设定阈值时，控制器自动触发报警或控制阀门动作，实现液位自动调控，提升系统实用性。​

操作适配性方面，该换能器适配多种介质类型，包括水、油类、酸碱溶液等液体，及煤炭、粮食等固体颗粒，无需更换设备即可满足不同场景测量需求；工作电压范围 12-30V DC，适配工业常见直流供电系统，可与太阳能供电模块配套使用，适配无电网覆盖的偏远地区（如矿山料仓）；同时具备故障自诊断功能，当设备出现探头故障、通信异常等问题时，自动发送故障代码至控制器，便于快速定位问题，减少故障排查时间。​

四、技术参数​

型号：dBi-6 Hart​

品牌：英国 Pulsar Measurement​

产品类型：超声波智能换能器​

核心规格参数​

测量介质：液体（水、油、酸碱溶液）、固体颗粒（煤炭、粮食）​

测量量程：0.3-6m​

通信协议：Hart 7.0 协议​

安装方式：支架式、法兰式（可选）​

供电电压：12-30V DC​

性能参数​

测量精度：±0.5% F.S.（额定量程内）​

分辨率：1mm​

超声波频率：20kHz​

工作温度范围：-20℃~+60℃​

温度补偿：自动温度补偿（内置温度传感器）​

结构与防护参数​

外壳材质：聚碳酸酯（PC）​

探头涂层：PTFE​

连接线缆：屏蔽电缆（标准长度 5m，可定制）​

防护等级：IP67​

​

五、应用场景​

市政水处理领域：安装于污水处理厂的曝气池、沉淀池上方，测量污水液位，Hart 协议实现数据远程传输至中控室，自动温度补偿适配车间温度变化，保障污水处理流程液位稳定。​

化工领域：用于化工原料储罐（如盐酸、氢氧化钠溶液储罐），PTFE 探头涂层耐腐蚀，非接触测量避免介质污染设备，精准测量确保原料存储量可控，适配化工生产原料管理需求。​

矿山领域：在矿山煤炭料仓顶部安装，测量煤炭料位，IP67 防护等级适配矿山多粉尘环境，故障自诊断功能减少现场巡检频次，保障料仓进料与出料平衡。​

食品加工领域：安装于食品厂糖浆、食用油储液罐，聚碳酸酯外壳符合食品卫生标准，无有害物质析出，精准测量保障生产原料供应稳定，适配食品加工流程管控。​

石油化工领域：用于小型原油储罐液位测量，屏蔽电缆抗电磁干扰，适配油田周边复杂电磁环境，Hart 协议实现与油田中控系统对接，实时监控原油存储量，适配石油开采后处理场景
