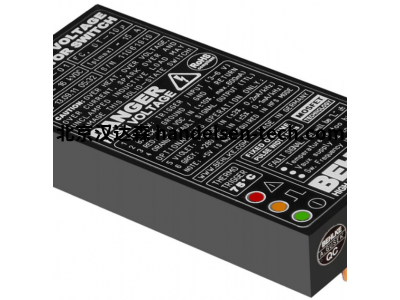

德国 Behlke HTS 50-08-UF 型高压开关

二、产品简介​

Behlke HTS 50-08-UF 型高压开关，适配高压快速通断场景，支持 TTL 控制，具备低抖动特性，为精密高压系统提供可靠开关支持。​

三、详细介绍​

Behlke HTS 50-08-UF 型高压开关以 “高压快速切换”“精密场景稳定适配” 为核心设计方向，可满足脉冲发生器控制、激光设备能量调节、医疗设备高压通断等需求，覆盖科研实验、医疗成像、工业激光、雷达系统等领域。该开关采用固态电子技术，主体由 MOSFET 开关模块、信号控制电路、隔离防护组件及高压接口构成，型号中 “HTS” 代表高压晶体管开关系列，“50” 对应最大电压规格，“08” 指向额定电流，“UF” 表示超快响应特性，可直接集成于高压脉冲系统，无需额外驱动部件，降低精密高压电路搭建难度。​

从开关性能来看，该产品最大工作电压达 5kV，额定电流 80A，峰值电流可适配不同应用需求，能满足中高压场景的通断控制；开关上升时间仅 0.8ns，传播延迟时间短且抖动低，可精准控制脉冲信号的触发时刻，适配对时间精度要求高的实验与设备。相比传统冷阴极管等开关，其采用半导体器件结构，无机械磨损，使用寿命更长，且通过 TTL 信号（3-6V）即可实现控制，触发后导通时间可在 5ns 至 1ms 范围内选择，超短脉冲场景可通过单开关直接生成，无需复杂电路配合。同时具备故障信号输出与抑制输入功能，出现异常时能及时反馈状态并限制故障扩大，提升系统运行安全性。​

材质与安全性方面，开关采用真空灌封工艺实现全密封封装，内部无气泡残留，保障高压隔离性能，安全电流隔离可达 200kVDC；外壳选用阻燃塑料材质，符合相关安全标准，适配实验室与工业设备的安装环境；内部电路集成温度保护与辅助电压监控功能，当温度过高或电压异常时自动触发保护，避免器件损坏。此外，产品通过 RoHS 认证，部分型号可提供医疗认证选项，满足医疗设备的安全合规要求。​

安装与维护方面，该开关采用标准化引脚布局与屏蔽输入接口，可直接焊接于电路板或通过连接器固定，高压接口位于底部，便于 PCB 板安装，适配紧凑的设备内部空间；日常维护仅需定期检查控制信号与辅助电压，无需拆解校准，减少维护工作量；根据功率需求可搭配冷却 fins、冷却法兰或液体冷却选项，确保在持续运行时温度稳定，适配不同功率场景的散热需求。同时兼容 Behlke 系列高压二极管、脉冲单元等产品，可组合形成完整的高压脉冲发生与控制方案，提升系统兼容性。​

四、技术参数​

型号：HTS 50-08-UF​

产品类型：超快高压固态开关​

核心规格参数​

最大工作电压：5kV​

击穿电压：5.5KV

额定电流：80A​

控制方式：TTL 信号控制（3-6V）​

导通时间范围：5ns - 1ms（可选）​

封装方式：真空灌封全密封​

接口类型：屏蔽输入接口，底部高压接口​

性能参数​

上升时间：0.8ns​

传播延迟：短（低抖动）​

恢复时间：＜1μs​

工作频率：连续工作频率可达 3MHz，突发频率最高 10MHz​

电流变化率（di/dt）：5-32kA/s（视型号而定）​

环境与安全参数​

工作温度范围：-40℃~+70℃​

安全隔离电压：200kVDC​

保护功能：温度保护、辅助电压监控、故障信号输出、抑制输入​

冷却方式：自然冷却（可选冷却 fins / 法兰 / 液体冷却）​

认证：RoHS，可选医疗认证​

产品重量：依具体配置而定​

五、应用场景​

科学研究领域：用于粒子物理学实验、核聚变研究的高压脉冲系统，精准控制高压电路的通断时刻，低抖动特性保障实验数据的准确性，适配精密物理实验需求。​

医疗设备领域：安装于医用放射设备、成像设备的高压回路，控制射线发生的高压通断，符合医疗安全认证要求，保障设备运行稳定与患者安全。​

激光设备领域：用于激光器的充电与放电控制电路，快速开关特性实现能量的精准释放，保障激光输出的稳定性与能量精度，适配工业激光加工与科研激光设备。​

雷达通信领域：集成于雷达站的高压脉冲发生系统，支持高频次开关动作，稳定的性能确保雷达信号的正常发射与接收，适配通信与探测场景。​

工业测试领域：作为高压测试设备的核心开关部件，用于电子元器件的高压脉冲测试，精准控制测试电压的施加与断开，满足元器件可靠性测试需求。​
