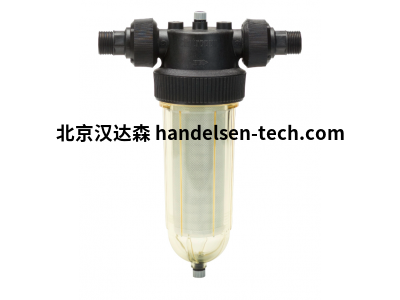

比利时Cintropur NW 25 3/4″型套筒过滤器

翻译

搜索

复制

二、产品简介​

Cintropur NW 25 3/4″型套筒过滤器，适配中小管径管道，过滤精度可选，安装便捷，为流体系统去除杂质、保障设备运行。​

三、详细介绍​

Cintropur NW 25 3/4″型套筒过滤器以 “中小管径流体杂质过滤”“多场景便捷适配” 为核心设计方向，可满足工业循环水、自来水输送、食品加工流体、设备冷却系统等场景的杂质过滤需求，覆盖工厂车间管道、商业建筑供水、食品饮料生产线、小型机械设备冷却回路等领域。该过滤器采用套筒式滤芯结构，主体由塑料 / 金属外壳、可更换套筒滤芯、密封组件及排污接口构成，型号参数对应核心规格 ——“NW 25” 代表公称直径（适配 25mm 管径），“3/4″” 为螺纹连接规格，滤芯采用卡扣式安装，更换时无需拆卸管道，降低过滤系统维护难度。​

从过滤性能来看，该过滤器滤芯精度可选 5μm-100μm（根据需求定制），可有效截留流体中的泥沙、铁锈、固体颗粒等杂质，避免杂质进入下游设备（如水泵、阀门、换热器）导致的磨损或堵塞；在额定流量（最大 15m³/h）与工作压力（1.6MPa）下，过滤阻力损失≤0.1MPa，不会明显影响管道流体输送效率；滤芯采用高强度纤维或金属网材质，耐冲击且不易变形，常规工况下滤芯使用寿命≥3 个月（根据流体杂质含量调整），减少频繁更换的维护成本。相比普通管道过滤器，其套筒式滤芯设计支持 “在线更换”，打开顶部端盖即可取出旧滤芯、装入新滤芯，整个过程无需停水或拆卸管道，适配无法中断流体输送的场景（如食品生产线、连续冷却系统）；同时外壳设有透明观察窗（部分型号），可直观观察滤芯污染情况，便于及时更换，避免过度使用导致的过滤失效。​

材质与安全性方面，外壳材质可选 PP 塑料（耐酸碱）或 304 不锈钢（耐磨损、抗腐蚀），PP 材质适配弱酸碱流体（如 pH 4-9 的工业循环水），不锈钢材质适配油性、高温流体（如设备冷却油、60℃以下热水）；密封组件采用 EPDM 橡胶或硅胶，耐温范围 - 10℃~+80℃，在额定温度范围内密封性能稳定，泄漏量≤0.1ml/h（额定压力下），避免流体泄漏造成浪费或污染；滤芯材质符合食品接触标准（如 FDA 认证），适配食品饮料、饮用水等场景，无有害物质析出，保障流体卫生。​

安装与维护方面，该过滤器采用螺纹连接（3/4″ NPT 或 BSP 螺纹），可直接对接同规格管道，安装时仅需使用扳手紧固螺纹，校准密封面即可，安装耗时≤20 分钟；日常维护除定期更换滤芯外，仅需每 1 个月清洁外壳观察窗、检查密封面是否有损坏；若出现过滤阻力异常升高，可通过排污接口进行反向冲洗（部分型号支持），临时恢复滤芯过滤能力，延长更换周期；外壳结构简单，无复杂部件，即使出现故障也可通过更换密封件或端盖快速修复，维护成本低。​

此外，该过滤器还具备场景适配优势，可根据流体特性选择不同材质外壳与滤芯（如高温流体选不锈钢外壳 + 金属网滤芯，腐蚀性流体选 PP 外壳 + 耐酸滤芯）；支持与 Airwatec 系列压力表、排污阀配套使用，实现过滤系统压力监测与自动排污，提升使用便捷性；通过定制可拓展至更高工作压力（如 2.5MPa）或更低过滤精度（如 1μm），进一步拓宽应用范围，满足不同行业细分需求。​

四、技术参数​

型号：NW 25 3/4″（Cintropur 系列）​

产品类型：套筒式管道过滤器​

商品编号：FWCCNW250

核心规格参数​

管道直径：3/4‘’或1‘’

连接规格：DN20/DN25

平均流量：（m3/h） ∆P=0.2巴：5.5

滤芯精度：5μm、10μm、20μm、50μm、100μm（可选）​

外壳材质：PP 塑料 / 304 不锈钢（可选）​

滤芯材质：纤维滤纸 / 金属网 / 聚酯纤维（可选）​

性能参数​

额定工作压力：1.6MPa（常规），2.5MPa（定制）​

最大工作温度：PP 外壳≤60℃，不锈钢外壳≤80℃​

额定流量：最大 15m³/h（清水，20℃）​

过滤阻力损失：≤0.1MPa（额定流量下）​

滤芯使用寿命：≥3 个月（流体杂质含量≤100mg/L 时）​

结构与安全参数​

密封材质：EPDM 橡胶 / 硅胶（可选）​

安装方式：管道串联式（水平 / 垂直安装均可）​

排污接口：1/2″螺纹（可选，用于冲洗或排污）​

观察窗：透明 PC 材质（部分型号配备）​

认证标准：CE、FDA（食品接触材质）、RoHS​

五、应用场景​

工业循环水领域：安装于工厂车间循环水管道（如机床冷却水路、空压机冷却水路），过滤水中泥沙、金属碎屑，避免杂质堵塞换热器或磨损水泵叶轮，保障冷却系统稳定运行，减少设备故障。​

建筑供水领域：用于商业办公楼、住宅小区自来水入户管道，过滤水中铁锈、颗粒物，提升终端用水洁净度，保护热水器、洗衣机等家用设备，避免杂质导致的设备堵塞或故障。​

食品饮料领域：在果汁、乳制品生产线的原料水管道中使用，采用食品级滤芯与不锈钢外壳，过滤水中微生物载体与固体杂质，保障原料水卫生，符合食品生产标准，适配饮料、乳制品加工场景。​

设备冷却油领域：用于数控机床、液压设备的冷却油管道，过滤油中金属粉末、氧化杂质，避免杂质加剧设备部件磨损，延长冷却油使用寿命，减少设备维护成本，适配机械加工车间。​

农业灌溉领域：安装于温室大棚、小型农田灌溉管道，过滤水中泥沙、藻类，避免杂质堵塞滴灌带或喷头，保障灌溉均匀性，减少灌溉设备维护频次，适配农业节水灌溉系统。​
