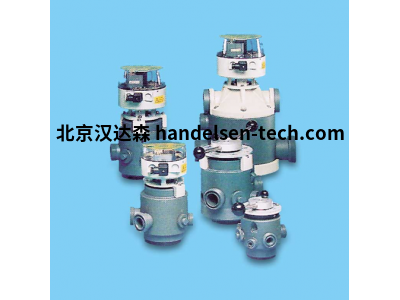

德国 Techap UVK 20.1 F1 型高性能过程阀

二、产品简介​

Techap UVK 20.1 F1 型过程阀，适配中高压工况，密封可靠，耐多种介质腐蚀，保障工业流程中流体精准控制。​

三、详细介绍​

Techap UVK 20.1 F1 型高性能过程阀以 “中高压流体精准控制”“多介质稳定适配” 为核心设计方向，可满足化工反应、水处理加药、能源介质输送等场景的流体截断与调节需求，覆盖化工厂工艺管道、水处理厂药剂投加系统、电厂汽水管道、石油炼化传输管路等领域。该过程阀采用直通式阀体结构，主体由不锈钢阀体、耐磨阀瓣、PTFE 密封组件及驱动机构构成，型号参数对应核心规格 ——“UVK 20.1” 代表基础系列与公称直径，“F1” 指向密封等级与材质配置，可直接对接同规格管道，无需额外适配部件，降低流体控制系统搭建难度。​

从控制性能来看，该过程阀公称直径 20mm，额定工作压力 16bar，最高工作温度 120℃，可适配水、酸碱溶液、溶剂、蒸汽等多种流体介质。采用精密阀瓣设计，关闭时密封面贴合紧密，泄漏量≤0.1ml/min（按 ISO 5208 标准），避免介质泄漏造成浪费或工艺偏差；阀门调节精度高，通过驱动机构可实现流量的微幅控制（调节范围 5%-100%），适配化工反应釜进料、水处理加药等需精准流量控制的场景。相比普通过程阀，其阀瓣采用硬化处理（表面硬度达 HRC 50 以上），耐磨性强，长期使用后密封性能衰减率≤8%，减少频繁维修更换的成本；同时阀体流道经过优化设计，流体阻力系数≤0.5，适配高粘度介质（如原油、粘稠药剂）输送，避免介质滞留导致的管道堵塞。​

材质与安全性方面，阀体采用 316 不锈钢材质，耐酸碱腐蚀性能优异，可耐受 pH 2-12 的水溶液、浓度≤30% 的酸碱溶液侵蚀，适配化工、水处理等腐蚀性介质环境；密封组件采用 PTFE 材质，耐温范围 - 20℃~120℃，在额定温度范围内无老化变形，保障密封性能稳定；驱动机构可选手动、气动或电动，手动型号配备省力手轮，操作扭矩≤5N・m，适配频繁开关场景；气动 / 电动型号具备过载保护功能，当阀门遇到卡阻时自动停止动作，避免驱动部件损坏。此外，阀门表面经抛光处理，易清洁，适配食品级或制药级流体控制场景（需定制卫生级版本），减少介质污染风险。​

操作与维护方面，该过程阀安装方式灵活，支持法兰或螺纹连接，法兰连接适配 PN16 标准法兰，螺纹连接适配 G1/2" 规格，安装时仅需校准密封面平行度（偏差≤0.1mm），安装耗时≤40 分钟；日常维护仅需定期检查密封面磨损情况（每 6 个月一次）、清洁阀体流道（每 3 个月一次），若出现密封泄漏，可单独更换密封组件，无需整体更换阀门，维护成本低；阀门具备良好的抗振动性能（符合 IEC 60068-2-6 标准），在机床、泵组等振动环境中仍能保持稳定运行，避免因振动导致的连接松动或密封失效。​

此外，该过程阀还具备场景适配优势，可根据介质特性选择不同材质密封件（如氟橡胶 FKM 适配强腐蚀介质）；支持与 Techap 系列过程控制系统配套使用，实现流量、压力的自动闭环控制，适配自动化生产线需求；通过定制可拓展至卫生级、低温级等特殊版本，进一步拓宽应用范围，满足不同行业细分场景需求。​

四、技术参数​

型号：UVK 20.1 F1​

产品类型：高性能直通式过程阀​

核心规格参数​

公称直径（DN）：20mm​

连接方式：法兰（PN16）/ 螺纹（G1/2"）​

额定工作压力：16bar​

最高工作温度：120℃​

适用介质：水、酸碱溶液、溶剂、蒸汽等​

驱动方式：手动 / 气动 / 电动（可选）​

性能参数​

泄漏量：≤0.1ml/min（ISO 5208，密封等级 V）​

调节精度：±2%（流量调节范围 5%-100%）​

流体阻力系数：≤0.5​

阀瓣表面硬度：≥HRC 50​

操作扭矩（手动）：≤5N・m​

使用寿命：≥10000 次开关循环（常规工况）​

材质参数​

阀体材质：316 不锈钢​

阀瓣材质：316 不锈钢（表面硬化处理）​

密封组件材质：PTFE（可选氟橡胶 FKM）​

法兰材质：316 不锈钢（或碳钢，可选）​

认证与环境参数​

认证标准：CE、ISO 9001、ISO 5208​

工作温度范围：-20℃~120℃​

相对湿度：≤95%（无冷凝）​

抗振动性能：10-55Hz，振幅 0.3mm（IEC 60068-2-6）​

防护等级：IP65（气动 / 电动驱动机构）​

五、应用场景​

化工领域：用于化工反应釜的原料进料管道，精准调节原料流量，316 不锈钢阀体耐酸碱腐蚀，适配盐酸、氢氧化钠等溶液输送，保障反应过程稳定，避免原料泄漏影响工艺。​

水处理领域：安装于水处理厂的药剂投加系统，控制絮凝剂、消毒剂的投加量，PTFE 密封组件耐药剂腐蚀，调节精度高，确保水质处理效果达标，适配市政或工业污水处理场景。​

能源领域：在电厂的蒸汽辅助管道中使用，控制蒸汽流量与压力，耐高温性能适配 120℃蒸汽环境，密封可靠避免蒸汽泄漏，保障电厂辅助系统稳定运行。​

石油炼化领域：用于炼化工艺中的溶剂输送管道，316 不锈钢阀体耐溶剂侵蚀，优化流道设计适配溶剂输送，避免溶剂滞留导致的管道堵塞，适配炼化厂溶剂回收或输送场景。​

食品加工领域：（卫生级定制版）用于食品酱料、果汁的输送管道，卫生级 316L 不锈钢材质与食品级密封件，符合食品接触标准，精准调节流量，保障食品加工过程卫生与品质。​
