二、产品简介​

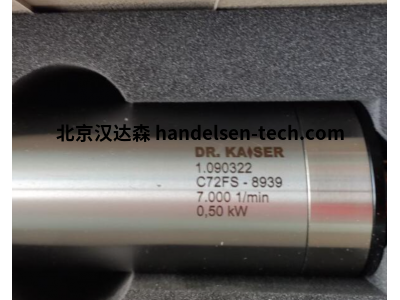

Dr. Kaiser C72-FS4.1-252-40-10-TK56 为砂轮修整主轴，适配特定磨削设备，运行稳定，保障修整工具精准作业。​

三、详细介绍​

Dr. Kaiser C72-FS4.1-252-40-10-TK56 型修整主轴，以 “修整工具稳定支撑”“精准适配磨削设备” 为核心设计方向，可满足齿轮、轴承、精密轴类加工中砂轮修整工具的安装与驱动需求，覆盖汽车零部件制造、航空航天配件加工、精密机械生产等领域。该修整主轴采用模块化结构设计，主体由主轴芯轴、轴承组件、驱动接口、定位法兰及 TK56 型适配组件构成，型号参数对应特定规格 ——“C72” 代表主轴基础系列与适配设备类型，“FS4.1” 指向结构形式与传动特性，“252”“40”“10” 分别对应主轴总长、安装直径及关键定位尺寸，“TK56” 为专用适配编码，可精准匹配对应型号修整工具与磨削设备，无需额外改造即可安装，降低设备适配难度。​

从运行性能来看，该主轴采用高精度轴承组件，径向跳动≤0.002mm，轴向窜动≤0.001mm，可确保修整工具（如金刚石滚轮）在高速运转时保持稳定，避免因主轴晃动导致的修整偏差（如齿轮齿形精度下降、轴承滚道表面不平整）。在额定转速范围（1000-4000r/min）内，主轴输出扭矩稳定，能为修整工具提供持续且均匀的驱动力，适配不同硬度砂轮的修整需求（如树脂结合剂、陶瓷结合剂砂轮）；同时主轴内置润滑系统，可自动为轴承补充润滑脂，减少摩擦损耗，常规工况下连续运行寿命≥8000 小时，减少频繁维护停机时间。相比普通修整主轴，其定位法兰精度高，与磨削设备的安装间隙≤0.005mm，可保障主轴与砂轮的同轴度，进一步提升修整精度，尤其适合批量生产中对砂轮修整一致性要求较高的场景。​

材质与结构方面，主轴芯轴采用高强度合金钢材质（经调质处理，硬度达 HRC 35-40），耐冲击且不易变形，可承受修整过程中的径向与轴向载荷；轴承组件选用精密角接触球轴承，耐高速性能优异，适配主轴额定转速需求；驱动接口采用标准化设计，可兼容多种传动方式（如皮带传动、联轴器传动），适配不同磨削设备的动力输出形式；定位法兰表面经精密磨削处理，平面度≤0.003mm，确保安装后主轴与设备基准面的平行度，避免安装偏差影响修整精度。此外，主轴表面设有防尘密封结构，可防止磨削液、金属碎屑进入内部轴承组件，延长轴承使用寿命，适配车间多粉尘、多磨削液的工作环境。​

操作与维护方面，该修整主轴安装流程简便，通过定位法兰与磨削设备螺栓固定，配合定位销校准，安装耗时≤30 分钟；使用前仅需检查主轴转动灵活性、密封件完整性，无需复杂调试；日常维护仅需每 2000 小时检查润滑系统油位，每 6000 小时更换轴承润滑脂，维护流程简单，无需专业维修人员；若出现传动异响或精度下降，可通过更换轴承组件快速恢复性能，无需整体更换主轴，降低使用成本。​

此外，该修整主轴还具备场景适配优势，工作温度范围覆盖 5℃-45℃，适配多数车间的温度条件；配合 Dr. Kaiser 专用安装调试指南，可根据磨削设备型号调整安装参数，进一步保障主轴与设备的适配性，适配不同规格磨削设备的修整需求。​

四、技术参数​

型号：C72-FS4.1-252-40-10-TK56​

产品类型：砂轮修整主轴（配套修整工具使用）​

核心规格参数​

适配修整工具：金刚石滚轮、金刚石修整器（特定型号）​

主轴总长：252mm​

安装直径：40mm​

定位尺寸：10mm（法兰定位基准距）​

适配设备：数控磨床、专用砂轮修整机床（对应型号）​

传动方式：皮带传动 / 联轴器传动（可选）​

性能参数​

额定转速范围：1000-4000r/min​

径向跳动：≤0.002mm（额定转速下）​

轴向窜动：≤0.001mm（额定转速下）​

额定输出扭矩：≥5N・m（3000r/min 时）​

连续运行寿命：≥8000 小时（常规工况）​

材质与结构参数​

主轴芯轴材质：合金钢（调质处理，HRC 35-40）​

轴承类型：精密角接触球轴承（P4 级精度）​

定位法兰材质：45# 钢（表面淬火 + 磨削）​

密封形式：双唇防尘密封圈（耐磨削液腐蚀）​

润滑方式：自动润滑（内置润滑脂仓）​

环境与安装参数​

工作温度范围：5℃-45℃​

相对湿度：≤85%（无冷凝）​

安装基准面平面度要求：≤0.005mm​

适配磨削液类型：水溶性 / 油性（无强腐蚀性）​

五、应用场景​

汽车零部件制造领域：安装于汽车齿轮磨床，为金刚石滚轮提供稳定支撑与驱动，保障齿轮砂轮修整精度，适配变速箱齿轮批量磨削场景，减少齿轮传动误差。​

轴承加工领域：用于轴承滚道磨床的修整系统，支撑金刚石修整工具对滚道磨削砂轮进行精准修整，保障轴承滚道表面粗糙度与圆度，提升轴承旋转顺畅性。​

航空航天配件加工领域：适配航空发动机叶片磨床，驱动修整工具对叶片磨削砂轮进行高精度修整，减少叶片加工误差，保障发动机叶片气动性能。​

精密机械生产领域：用于精密丝杠磨床，为修整工具提供稳定运行保障，修整后的丝杠磨削砂轮可加工出高精度螺纹，提升精密机床传动精度。​

电动工具配件加工领域：安装于电动工具电机转子磨床，支撑修整工具对转子铁芯磨削砂轮进行修整，保障转子铁芯叠片精度，减少电机运行噪音。​
