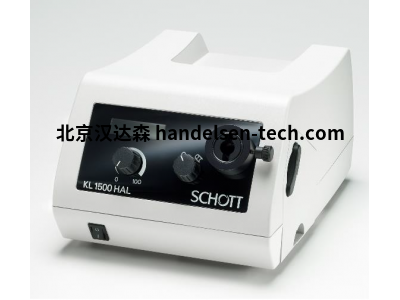

德国 Schott AG KL 1500 HAL 型光纤照明光源

翻译

搜索

复制

二、产品简介​

Schott AG KL 1500 HAL 型光纤照明光源，卤钨灯光效稳定，适配多规格光纤，为精密检测、医疗观察提供均匀照明方案。​

三、详细介绍​

Schott AG KL 1500 HAL 型光纤照明光源以 “精密场景稳定照明”“多领域光纤适配” 为核心设计方向，可满足工业检测、医疗诊断、科研实验等场景的局部精准照明需求，覆盖电子元件检测、生物显微镜观察、医疗器械辅助照明、文物修复观察等领域。该光源采用卤钨灯核心发光组件，搭配光纤接口模块与温控系统，主体由电源单元、灯箱、亮度调节旋钮及光纤连接端口构成，支持 Φ3mm-Φ10mm 不同直径光纤接入，可通过更换光纤探头（如点光源、面光源、环形光源探头）适配不同照明形态，无需改装光源主体即可切换应用场景，降低多场景照明设备投入成本，尤其适合对光照均匀度、方向性有严格要求的精密作业。​

从照明性能来看，该光源额定功率 150W，输出光通量达 2500lm，色温稳定在 2000K-3400K（暖白光），显色指数 Ra≥95，可真实还原被照物体色彩，避免因色温偏差导致的检测误判（如电子元件色差检测、文物表面色彩观察）。亮度支持 0-100% 无极调节，调节精度≤1%，可根据被照物体材质（如透明塑料、金属表面、生物组织）灵活调整光照强度，避免强光反射干扰或弱光视野模糊；卤钨灯使用寿命≥2000 小时，且更换采用抽屉式结构，打开灯箱卡扣即可取出旧灯更换，无需专业工具，减少光源停机维护时间。相比 LED 光源，其卤钨灯连续光谱特性更适配显微镜观察、光谱分析等场景，无光谱缺失导致的细节遗漏，保障精密观察准确性。​

材质与安全性方面，灯箱外壳采用耐高温工程塑料（PA66 + 玻纤），表面设有散热格栅，配合内置温控风扇，可将灯箱表面温度控制在≤50℃，避免高温烫伤操作人员；电源单元具备过压、过流、过温三重保护，当输入电压波动超 ±10%、电流超额定值 1.2 倍或灯箱温度超 70℃时自动断电，保障设备与人员安全；光纤接口处设有防尘盖，闲置时可防止灰尘进入影响光传输效率，适配实验室、医疗洁净室等粉尘控制严格的环境。​

操作与维护方面，光源采用 220V/110V 双电压适配设计（可通过电源开关切换），插头为标准工业接口，连接电源即可启动，安装耗时≤5 分钟；机身配备亮度显示屏与灯泡寿命倒计时提示，可直观掌握光源工作状态，提前储备备用灯泡；日常维护仅需每 300 小时清洁灯箱散热格栅、检查光纤接口密封性，每 1000 小时校准一次亮度值（通过标准照度计），维护流程简单，无需专业技术人员；若出现光通量下降，可通过更换卤钨灯或清洁光纤端面快速恢复性能，减少设备停机对作业的影响。​

此外，该光源还具备场景适配优势，支持多光纤同时接入（最多 2 路），可实现同一被照物体多方向同步照明（如环形光纤 + 点光源光纤组合，消除检测盲区）；配合 Schott 专用光纤组件（如防紫外光纤、耐高温光纤），可拓展至紫外检测、高温环境照明场景（如半导体晶圆高温检测），进一步提升应用范围。​

四、技术参数​

型号：KL 1500 HAL​

产品类型：卤钨灯光纤照明光源​

光学参数​

光源类型：150W 卤钨灯（G12 灯座）​

额定功率：150W​

输出光通量：2500lm（额定功率下）​

色温范围：2000K-3400K（暖白光）​

显色指数：Ra≥95​

亮度调节范围：0-100%（无极调节）​

光谱范围：350nm-2500nm（连续光谱）​

结构与接口参数​

光纤适配规格：Φ3mm-Φ10mm（石英光纤 / 塑料光纤）​

光纤接口数量：1 路（可选配 2 路扩展模块）​

光源尺寸（长 × 宽 × 高）：200.1mm×285.7mm×146.5mm​

光源重量：约 4.2kg​

控制方式：旋钮调节 + 数字显示​

冷却方式：强制风冷（温控风扇）​

电气与安全参数​

工作电压：220V AC/50Hz 或 110V AC/60Hz（可切换）​

电源功耗：≤200VA​

保护功能：过压、过流、过温保护​

防护等级：IP20（整机）​

工作温度范围：5℃~40℃​

安全认证：CE、UL、VDE​

使用寿命参数​

灯泡使用寿命：≥2000 小时（额定功率下）​

风扇使用寿命：≥10000 小时​

电源单元使用寿命：≥50000 小时​

五、应用场景​

工业检测领域：用于电子元件（如芯片、连接器）的外观缺陷检测，高显色指数还原元件表面划痕、色差，适配 Φ5mm 光纤点光源探头聚焦照明，保障缺陷无遗漏，适配电子制造业质检场景。​

医疗领域：安装于牙科显微镜、外科手术辅助照明设备，暖白光色温适配人体组织观察，环形光纤探头提供无阴影照明，避免手术视野盲区，适配牙科治疗、微创手术场景。​

科研实验领域：用于生物显微镜的样本照明（如细胞观察、组织切片分析），连续光谱特性适配荧光观察外的常规显微场景，亮度无极调节避免强光损伤样本，适配生物实验室、科研机构场景。​

文物修复领域：用于文物（如书画、青铜器）的表面细节观察，高显色指数还原文物原始色彩，Φ3mm 细光纤探头深入文物缝隙照明，避免修复过程中遗漏细微损伤，适配博物馆、文物修复机构场景。​

食品检测领域：用于食品（如烘焙食品、果蔬）的表面品质检测，暖白光真实呈现食品色泽、纹理，面光源光纤探头提供均匀照明，检测食品霉变、破损情况，适配食品加工厂质检场景。​
