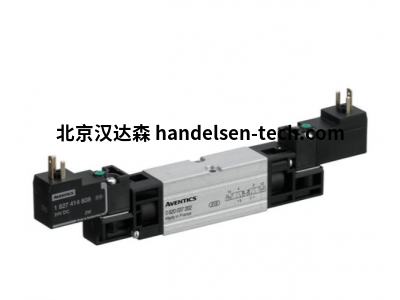

德国 AVENTICS 0820037201 型 CD02 2×3/2电磁方向阀

翻译

搜索

复制

二、产品简介​

AVENTICS 0820037201 型 CD02 方向阀，双路 3/2 控制，响应迅速，适配气动系统，为设备动作切换提供稳定流体控制方案。​

三、详细介绍​

AVENTICS 0820037201 型 CD02 系列 2×3/2 方向阀以 “气动系统精准控流”“多工况灵活适配” 为核心设计方向，可满足自动化生产线、包装机械、物料搬运设备的气缸驱动、气路切换需求，覆盖工业自动化、汽车制造、包装印刷、物流仓储等领域。该方向阀采用模块化结构设计，主体由阀体、电磁线圈、阀芯及密封组件构成，集成两路独立 3/2 换向功能，无需额外拼接多组单路阀，即可实现双路气路同步或独立控制，适配气动系统紧凑化设计需求，降低气路布局复杂度，尤其适合对空间与控制效率有要求的场景。​

从控制性能来看，该方向阀单路额定流量达 450L/min（ANR），可快速驱动气缸伸缩或气动执行元件动作；响应时间≤15ms（通电到阀芯切换到位），能精准匹配设备高频次动作需求（如包装机封口气缸快速切换）。相比普通单路方向阀，其采用平衡式阀芯设计，在 2.2-10bar 工作压力范围内，阀芯切换无卡滞，适配不同气源压力波动场景；双路集成设计减少阀体数量，气路接口集中布局（采用 G1/4" 标准螺纹），可简化气管连接，降低气路泄漏风险，同时减少安装空间占用（相比两组单路阀节省约 30% 安装面积）。​

材质与耐用性方面，阀体采用压铸铝合金材质，表面经防腐处理，耐潮湿与工业粉尘侵蚀；阀芯采用不锈钢材质，耐磨性强，配合丁腈橡胶（NBR）密封组件，密封性能稳定，在正常工况下泄漏量≤0.1L/min（ANR，0.6MPa 压力）；电磁线圈防护等级达 IP65，可抵御粉尘与短时喷水，适配车间潮湿或多粉尘环境；线圈绝缘等级为 F 级，耐受温度达 155℃，避免长期通电过热损坏，正常工况下使用寿命≥100 万次切换循环，满足高频次使用需求。​

操作与维护方面，方向阀采用板式安装（符合 ISO 5599-1 标准），通过螺栓即可固定于气动集成块，安装耗时≤10 分钟；线圈接线采用标准插头（M12×1），插拔式连接便于快速更换或检修；阀体侧面设有状态指示灯，可直观显示线圈通断电状态，方便故障排查。日常维护仅需定期检查接口密封性与线圈温度，每 6 个月清洁阀体表面粉尘、检查密封件老化情况；若出现阀芯卡滞或密封泄漏，可单独更换阀芯组件或密封件，无需整体更换阀体，维护成本低，保障气动系统连续运行。​

此外，该方向阀还具备场景适配优势，支持单电控（常断型）控制方式，断电时阀芯自动复位，适配需紧急复位的安全场景（如物流分拣机急停时气路切断）；可兼容干燥压缩空气（含油量≤5mg/m³，过滤精度≤5μm）与常规气动介质，无需特殊气源处理；配合 AVENTICS 系列气缸、气源处理单元，可组成完整气动控制方案，进一步提升系统兼容性与稳定性。​

四、技术参数​

货号：0820037201​

产品类型：2×3/2 电磁方向阀（CD02 系列）​

控制性能参数​

控制方式：双路独立 3/2 换向，单电控（常断型）​

额定流量：450L/min（ANR，单路）​

响应时间：≤15ms（通电），≤10ms（断电）​

工作压力范围：2.2-10bar

介质温度：0℃~+60℃​

环境温度：0℃~+50℃（无冷凝）​

结构与接口参数​

阀体材质：压铸铝合金​

阀芯材质：不锈钢​

密封材质：丙烯腈丁二烯橡胶、氢化丙烯腈丁二烯橡胶

安装方式：板式安装（ISO 5599-1）​

气路接口：G1/4"（进气口 P、工作口 A/B、排气口 R）​

线圈电压：24V DC（标准）、110V AC、230V AC（可选）​

线圈功率：12W（24V DC）​

防护与寿命参数​

防护等级：IP65（线圈）​

绝缘等级：F 级​

切换寿命：≥100 万次（额定工况）​

泄漏量：≤0.1L/min（ANR，0.6MPa，单路排气口）​

​

五、应用场景​

工业自动化领域：用于自动化装配线的气缸驱动控制，双路 3/2 功能同步控制两组装配气缸（如零件夹紧与推送），响应迅速保障装配效率，适配汽车零部件装配场景。​

包装机械领域：安装于包装机封口与送料机构，控制封口气缸下压与送料气爪开合，双路独立控制实现包装工序衔接，适配食品、日用品包装生产线。​

物流仓储领域：用于智能分拣机的分拣气爪控制，双路阀分别控制分拣臂摆动与气爪夹紧，快速响应实现包裹精准分拣，适配电商仓储分拣中心。​

汽车制造领域：用于汽车焊接生产线的气动夹具控制，双路气路分别控制夹具夹紧车身与定位销伸缩，稳定压力保障焊接精度，适配汽车车身焊接场景。​

印刷设备领域：用于印刷机纸张输送机构的气动吸盘控制，双路阀分别控制吸盘吸附与释放纸张，响应迅速匹配印刷速度，适配书刊、包装印刷生产线。​
