德国 FAG 22220-E1-XL-K 型球面滚子轴承

二、产品简介​

FAG 22220-E1-XL-K 型球面滚子轴承，承载能力强，带自调心功能，适配重载工况，为设备运转提供稳定支撑。​

三、详细介绍​

FAG 22220-E1-XL-K 型球面滚子轴承以 “重载工况稳定支撑”“复杂场景适配” 为核心设计方向，可满足矿山机械、钢铁设备、风电装置等的旋转轴支撑需求，覆盖重工业、新能源、轨道交通等领域。该轴承采用双列球面滚子结构，主体由内圈、外圈、鼓形滚子及钢板保持架构成，内圈为 1:12 锥孔设计，通过紧定套可灵活安装于光轴，无需复杂适配加工，适配不同设备的轴径规格与安装空间，降低重载设备的轴承部署难度，尤其适合存在轴不对中或振动的工况。​

从承载性能来看，该轴承基本额定动载荷达 430kN，基本额定静载荷 475kN，能承受较大径向载荷与双向轴向载荷，配合优化的滚子几何设计，可均匀分散应力，适配破碎机、球磨机等重载设备的动力传输需求。相比普通滚子轴承，其具备自调心特性，可补偿 ±2° 以内的轴不对中误差，减少因安装偏差导致的磨损，在振动环境下仍能保持稳定运转，适配风机、连铸机等易产生形变的设备。​

材质与耐用性方面，内圈、外圈及滚子均采用优质铬钢材质，经精密加工与热处理，表面光洁度高，耐磨性与抗疲劳性良好。保持架为钢板材质，结构坚固，可稳定引导滚子运动，减少摩擦损耗。轴承配备润滑槽与润滑孔，方便定期补充润滑剂，在 - 30℃~+200℃温度范围内均能保持良好润滑效果，正常工况下可延长使用寿命，降低维护频率。​

操作与维护方面，轴承采用开放式设计，重量约 4.96kg，安装时通过锥孔与紧定套配合，可实现快速定位与固定，适配多种安装方式。日常维护需定期检查润滑状态与运行温度，根据工况每 3-6 个月补充一次润滑脂；若出现异常振动或温升，可通过更换润滑剂或调整安装间隙快速排查，维护便捷，能减少设备停机时间，保障生产连续性。​

此外，该轴承还具备场景适配优势，内部径向间隙为 C0 级别，可根据需求选择合适间隙规格；外圈带润滑孔设计，支持持续润滑，适配长期连续运行的设备；配合舍弗勒集团的技术服务，可提供安装指导与寿命评估，进一步提升设备运行可靠性。​

四、技术参数​

型号：22220-E1-XL-K​

品牌：德国 FAG（舍弗勒集团）​

产品类型：双列球面滚子轴承​

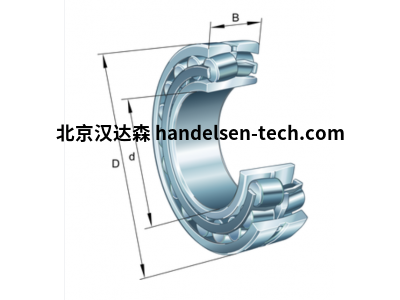

尺寸参数​

内径：100mm（1:12 锥孔）​

外径：180mm​

宽度：46mm​

内圈滚道直径：119mm​

外圈滚道直径：161.4mm​

最小倒角尺寸：2.1mm​

重量：约 4.96kg​

承载与转速参数​

基本额定动载荷（Cr）：430kN​

基本额定静载荷（C0r）：475kN​

疲劳极限载荷（Cur）：53000N​

参考转速：3150r/min​

极限转速：4550r/min​

结构与材质参数​

轴承结构：双列，开放式​

保持架：钢板保持架（外圈引导）​

材质：内圈 / 外圈 / 滚子为铬钢​

径向间隙：C0 级别​

润滑设计：带润滑槽与润滑孔​

运行参数​

工作温度：-30℃~+200℃​

自调心角度：±2°​

合规认证：符合 RoHS、REACH 标准​

五、应用场景​

矿山机械领域：用于破碎机、球磨机的旋转轴支撑，高承载能力耐受冲击载荷，自调心功能适配设备运行中的轴偏差，保障连续生产。​

钢铁冶金领域：安装于连铸机辊系、轧钢机传动轴，耐温特性适配高温环境，稳定支撑确保钢材轧制精度。​

新能源领域：用于风力发电机主轴，自调心功能补偿塔筒形变，高载荷设计适配叶片旋转产生的应力，保障发电设备运行。​

轨道交通领域：适配轨道车辆转向架轴箱，抗振动性能良好，可承受车辆运行中的动态载荷，提升行驶稳定性。​

通用工业领域：用于大型电机、压缩机的转子支撑，高转速适配与稳定承载特性，减少设备运行噪音与磨损，延长使用寿命。​
