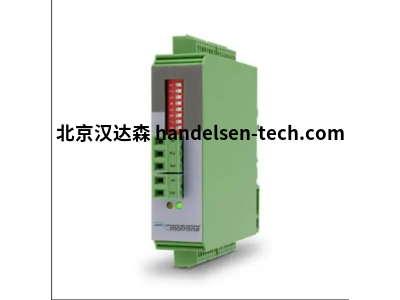

德国 Motrona GV210 型信号分配器

翻译

搜索

复制

二、产品简介​

Motrona GV210 型信号分配器，双路输入输出适配多信号格式，支持电平转换与无抖动切换，为工业信号传输提供稳定解决方案。​

三、详细介绍​

Motrona GV210 型信号分配器以 “多格式信号适配”“工业场景稳定传输” 为核心设计方向，可满足编码器信号分配、电平转换、多设备信号共享等场景需求，覆盖机械制造、物流输送、能源设备、自动化生产线等领域。该设备采用模块化电路设计，主体由信号处理单元、输入输出接口模块、DIN 导轨安装壳体构成，无需复杂调试，仅需根据信号类型选择适配模式，即可接入增量编码器与控制系统，适配不同工业设备的信号传输需求，降低多设备协同的信号适配难度，尤其适合需信号格式转换或多路分配的复杂场景。​

从信号处理性能来看，该分配器配备 2 路独立输入通道，可分别适配 HTL（A,B,Z）或 TTL/RS422（A,/A,B,/B,Z,/Z）格式信号，输入频率最高达 1MHz（对称信号）与 250kHz（不对称信号），能精准捕捉高速编码器的脉冲信号。相比普通分配器，其支持输入输出信号格式独立调节，可将 HTL 信号转换为 TTL/RS422 信号，或反之，且输出始终包含反向信道，即便输入无反向信号也能正常输出。同时具备无抖动切换功能，通过外部 24V 控制信号即可实现信号路径的接触 less 切换，信号传送延时仅约 600 纳秒，避免切换过程中的信号丢失或失真。​

材质与耐用性方面，设备采用阻燃 ABS 壳体，表面绝缘性能良好，适配工业控制柜内的复杂电磁环境；防护设计可抵御粉尘与轻微湿气，工作温度范围覆盖 - 20℃~+60℃，存储温度可达 - 30℃~+75℃，能适应车间、户外设备舱等不同温度场景。内部电路具备短路防护功能，辅助电源输出与信号输出均设有过载保护，避免外接设备故障导致的模块损坏。整体结构紧凑，重量仅约 100g，通过 DIN 导轨（EN 60715 标准）快速安装，节省控制柜内空间。​

操作与维护方面，设备采用卡扣式 DIN 导轨安装设计，35mm C 型材导轨即可固定，安装耗时不超过 5 分钟；输入输出接口标识清晰，支持单端与差分信号接入，接线无需专业工具；配备 2 路 HTL/PNP 控制输入（10-30V DC），可通过外部信号控制工作模式切换。日常维护仅需定期检查接口接线紧固性，若出现信号异常，可通过更换接线或重启设备快速排查，无需专业技术人员操作，维护耗时通常不超过 15 分钟，降低设备停机影响。​

此外，该分配器还具备辅助供电功能，可提供 5.2V、2×125mA 的短路防护输出，用于为增量编码器供电，减少额外电源设备的部署，简化系统布线。其符合 EMC 89/336/EEC 与 LV73/23/EEC 等标准，电磁兼容性良好，在工业强电磁环境中能保持信号传输稳定，适配电机、变频器集中的复杂场景。​

四、技术参数​

型号：GV210​

产品类型：增量编码器信号分配器 / 电平转换器​

信号处理参数​

输入通道：2 路，可独立选择 HTL 或 TTL/RS422 格式​

输出通道：2 路，每路含 A,/A,B,/B,Z,/Z 信号​

输入频率：最高 1MHz（TTL/RS422 差分信号），250kHz（HTL 单端信号）​

输出电平：可独立调节为 TTL（5V）或 HTL（10-30V）​

信号延时：约 600 纳秒​

控制输入：2 路 HTL/PNP 信号（10-30V DC）​

电源与辅助输出参数​

供电电压：12-30V DC​

无负载功耗：≤50mA​

辅助输出：5.2V，2×125mA（短路防护）​

结构与环境参数​

安装方式：35mm DIN 导轨安装（EN 60715）​

外形尺寸（W×H×D）：22.5×102×102mm​

工作温度：-20℃~+60℃​

存储温度：-30℃~+75℃​

重量：约 100g​

认证标准：符合 CE、EN 61000-6-2、EN 61010-1​

输出保护：输出通道具备短路防护功能​

五、应用场景​

机械制造领域：用于数控机床的增量编码器信号分配，将一路编码器信号同时传输至 PLC 与数显装置，适配加工精度监测场景。​

物流输送领域：安装于自动化分拣线的 conveyor 系统，将电机编码器信号转换为适配不同控制器的格式，实现速度与位置信号的同步共享。​

能源设备领域：用于风力发电机或水泵的转速监测系统，将 HTL 格式的转速信号转换为 TTL 信号传输至数据采集终端，保障运行参数实时监控。​

自动化生产线：用于多台设备的协同控制，通过信号分配功能实现一台编码器信号为多台驱动器提供基准，适配同步运行需求。​

测试台场景：在设备测试过程中，将被测件的输出信号分配至多个检测仪器，同时完成信号记录与分析，提升测试效率。​
