二、产品简介​

Amtec H-001.070.810N 型液压螺母，液压驱动紧固，压力控制精准，适配重型部件连接，保障装配稳定性。​

三、详细介绍​

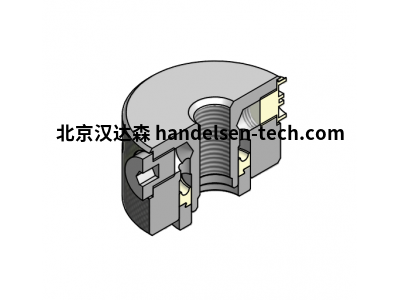

Amtec H-001.070.810N 型液压螺母以 “重型设备精准紧固”“复杂工况适配” 为核心设计方向，可满足风电设备法兰连接、重型机床主轴紧固、船舶机械部件装配等场景需求，覆盖风电、重型制造、船舶、矿山设备等领域。该液压螺母采用液压 - 机械复合结构，主体由油缸、活塞、锁紧环、密封组件构成，无需依赖外部大型紧固工具，通过液压系统提供稳定压力实现螺栓精准预紧，可直接适配标准螺栓规格，无需改造部件连接结构，降低重型设备紧固方案部署难度，尤其适合空间受限且需高精度紧固的装配场景。​

从紧固性能来看，该液压螺母额定工作压力 70MPa，最大输出拉力 29kN，可实现螺栓预紧力的精准控制，预紧力误差≤±5%，避免传统敲击或扭矩扳手导致的紧固不均问题。通过液压油腔均匀施压，螺栓受力平稳，有效减少螺栓变形或断裂风险，适配高强度螺栓（如 10.9 级、12.9 级）的紧固需求（如风电主轴与法兰连接）。同时配备手动锁紧环，液压预紧后可机械锁定位置，防止压力泄漏导致的预紧力衰减，运行中无需持续维持液压压力，适配长期稳定运行的设备场景。​

材质与耐用性方面，油缸与活塞采用高强度合金钢材（42CrMo4），经调质处理与表面氮化处理，硬度达 HRC 30-35，耐磨损且抗高压变形；密封组件采用氟橡胶（FKM）材质，耐油性能优异，在 - 20℃~+120℃温度范围内密封性能稳定，无液压油泄漏风险；锁紧环采用优质碳钢，齿面精度高，锁定后防滑性能可靠；整体防护等级达 IP65，可抵御粉尘与高压喷射水侵入，适配户外、多尘的工业环境，正常工况下使用寿命≥1000 次紧固循环，满足重型设备长期维护需求。​

操作与维护方面，液压螺母配备标准化液压接口（G1/4"），可快速连接液压泵站，通过压力表实时监控工作压力，操作流程简单，无需专业技能即可完成紧固；根据螺栓规格，可搭配不同尺寸的适配器使用，适配范围广。日常维护仅需定期检查密封件完好性、液压接口清洁度，每 50 次紧固循环更换一次液压油（推荐使用 ISO VG 46 抗磨液压油）；若出现密封老化或部件磨损，可单独更换密封件、活塞等易损件，维护耗时≤1 小时，降低设备停机成本，保障装配与维护效率。​

四、技术参数​

型号：H-001.070.810N​

品牌：德国 Amtec​

产品类型：液压驱动式紧固螺母​

紧固性能参数​

额定工作压力：70MPa​

最大输出拉力：29kN​

预紧力控制误差：≤±5%​

密封WH系统

结构参数​

油缸 / 活塞材质：42CrMo4 合金钢（氮化处理）​

密封材质：氟橡胶（FKM）​

锁紧环材质：优质碳钢（表面镀锌）​

液压接口：G1/4"（内螺纹）​

防护等级：IP65​

规格参数​

整体高度：40mm​

最大外径：70mm​

最大张力距离：5 mm





运行参数​

工作温度：-20℃~+120℃​

适配液压油：ISO VG 46 抗磨液压油​

耐腐蚀性：表面氮化处理（盐雾测试≥200 小时）​

紧固循环寿命：≥1000 次（正常工况）​

认证标准：符合 CE、ISO 9001、DIN EN 15048 标准​

五、应用场景​

风电设备领域：用于风电机组主轴与齿轮箱法兰的连接紧固，精准预紧力保障传动稳定性，适配户外风电塔筒内的狭小安装空间。​

重型制造领域：安装于重型机床（如落地镗铣床）的工作台与床身连接，高强度紧固避免加工振动导致的位移，保障加工精度。​

船舶工业领域：用于船舶推进轴与螺旋桨的连接紧固，抗海水腐蚀材质适配海洋环境，稳定预紧力保障航行安全。​

矿山设备领域：用于矿山破碎机、球磨机的转子与轴承座连接，高输出拉力适配重型部件紧固，耐粉尘设计适配矿山多尘环境。​

电力设备领域：用于大型变压器油箱盖与箱体的密封紧固，精准预紧力保障密封性能，避免变压器油泄漏，适配电力变电站场景。​
