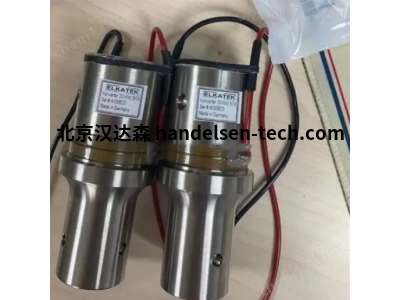

德国 Elkatek MWC-2 型超声波金属焊接转换器，20 kHz 3kW

翻译

搜索

复制

二、产品简介​

Elkatek MWC-2 型超声波金属焊接转换器，将电能转超声能，适配多种金属焊接，能量转换稳定，保障焊接质量。​

三、详细介绍​

Elkatek MWC-2 型超声波金属焊接转换器以 “超声能量精准转换”“金属焊接适配” 为核心设计方向，可满足精密零件、线束端子、薄板连接等场景的焊接需求，覆盖电子制造、汽车零部件、家电生产、五金加工等领域。该转换器采用紧凑型柱状结构，重量约 1.2kg，支持法兰式安装，可直接对接超声波焊接机的换能器与焊头，无需改造焊接设备主体结构，仅需根据焊接功率与频率需求匹配型号，即可快速集成到焊接系统，降低设备升级与适配难度，尤其适合中小型焊接生产线。​

从能量转换性能来看，转换器适配 20kHz 标准超声频率，可将输入电能高效转换为机械振动能，能量转换效率≥85%，能为焊接过程提供稳定的超声能量输出，避免能量波动导致的焊接虚焊、脱焊问题。相比普通转换器，其采用压电陶瓷堆叠式设计，振动振幅均匀性≥92%，可确保焊接区域能量分布一致，适配铜、铝、不锈钢等多种金属材质（厚度 0.1-2mm）的焊接，尤其适用于异种金属的精密连接。同时具备过载保护功能，当输入功率超过额定值 15% 时，自动切断能量输出，避免压电陶瓷因过压损坏，提升设备运行安全性。​

材质与耐用性方面，外壳采用高强度铝合金材质，表面经阳极氧化处理，具备良好的散热性能与抗腐蚀能力，可快速导出焊接过程中产生的热量，避免内部元件过热；压电陶瓷元件采用高稳定性材料，经老化处理后性能衰减率≤3%（1000 小时连续运行），延长使用寿命；电极片采用黄铜镀银材质，接触电阻≤5mΩ，减少能量传输损耗，且具备良好的导电性与抗氧化性；整体经过振动疲劳测试（100 万次循环）与密封性能检测，防护等级达 IP42，可防粉尘与轻微潮气侵入，适配车间常规生产环境。​

操作与维护方面，转换器接线端子标注清晰（“INPUT” 电源输入、“OUTPUT” 能量输出），支持快速插拔连接，安装时仅需通过法兰固定即可完成，无需专业调试；日常使用中无需频繁维护，仅需定期清洁外壳散热孔粉尘、检查接线端子紧固情况及陶瓷元件有无破损，每 6 个月校准一次能量转换效率；若出现故障，可通过替换法快速排查，模块化设计支持单独更换，维护耗时≤30 分钟，降低焊接生产线停机成本，适配连续生产需求。​

四、技术参数​

型号：MWC-2​

产品类型：超声波金属焊接专用转换器​

核心参数​

工作频率：20kHz（±50Hz）​

输入功率：最大 2000W​

能量转换效率：≥85%​

输出振幅：50-100μm（可调）​

振幅均匀性：≥92%​

结构参数​

压电陶瓷：PZT-8 型压电陶瓷堆叠​

外壳材质：铝合金（阳极氧化）​

电极材质：黄铜镀银​

连接方式：法兰式安装，快速插拔端子​

运行参数​

工作温度：-10℃~+60℃​

相对湿度：10%-85% RH（无冷凝）​

防护等级：IP42​

使用寿命：≥8000 小时（正常工况）​

适配范围​

焊接材质：铜、铝、不锈钢、镍合金等​

材质厚度：0.1-2mm​

适配设备：20kHz 超声波金属焊接机​

认证标准：符合 CE、EN 60950-1（电气安全）​



五、应用场景​

电子制造领域：用于微型电子元件的金属引脚焊接，如连接器端子与导线的超声焊接，稳定能量输出保障焊接导电性，适配精密电子器件生产场景。​

汽车零部件领域：安装于汽车线束生产线上，实现铜线与铝端子的异种金属焊接，适配新能源汽车电池线束、传感器线束的制造需求。​

家电生产领域：用于洗衣机、空调的金属薄板连接，如不锈钢内胆与支架的焊接，无需焊料即可完成连接，提升生产效率，适配家电规模化生产场景。​

五金加工领域：用于小型五金件的精密焊接，如钥匙坯、金属饰品的拼接，振动均匀性确保焊接表面平整，适配五金制品精加工场景。​

新能源领域：用于光伏组件的金属电极焊接，实现铜箔与铝基片的连接，能量稳定保障焊接强度，适配光伏产品制造场景。​
