二、产品简介​

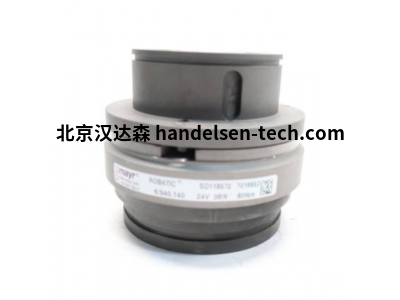

Mayr 540.140 S 型电磁制动器，适配中小功率传动系统，制动响应快、扭矩稳定，保障设备启停与紧急制动安全。​

三、详细介绍​

Mayr 540.140 S 型电磁制动器以 “中小功率传动安全制动”“多场景稳定适配” 为核心设计方向，可满足电机轴、滚珠丝杠、传送带等传动部件的制动需求，覆盖自动化生产线、包装机械、升降设备、医疗器械等领域。该制动器采用紧凑式结构设计，外径仅 140mm，轴向厚度 35mm，支持法兰式与轴套式两种安装方式，可直接适配多种规格的电机输出轴（适配轴径 20-30mm），无需大幅改造传动系统，仅需根据负载扭矩与安装空间匹配型号，即可快速集成，降低传动安全升级难度，尤其适配空间有限的小型设备。​

从制动性能来看，制动器额定制动扭矩达 80N・m，适配功率 1.5-5kW 的电机传动系统，可有效抑制传动部件惯性转动，实现快速停机；断电制动响应时间≤50ms，通电释放时间≤30ms，能快速响应控制信号，避免紧急情况下因制动延迟导致的设备碰撞或物料损坏，适配对制动速度要求高的自动化流水线场景。相比传统机械制动器，其采用电磁驱动方式，无机械磨损件（如制动蹄片），使用寿命长（正常工况下≥100 万次制动循环），且制动扭矩稳定性好，长期使用后扭矩衰减率≤5%，无需频繁调整；同时具备手动释放功能，当设备断电或故障时，可通过手动旋钮释放制动，方便设备维护与物料清理。​

材质与耐用性方面，制动器摩擦片采用无石棉复合材料，摩擦系数稳定（0.4-0.5），耐高温性能优异（连续制动温度≤200℃），避免高温导致的摩擦性能下降；制动盘采用不锈钢（1.4301）材质，表面经硬化处理（硬度 HRC 45-50），耐磨损且防锈，适配潮湿或粉尘较多的工业环境；线圈采用耐温 155℃的漆包线，绝缘等级达 F 级，长期通电运行无过热风险；外壳采用铝合金材质，表面经阳极氧化处理，重量轻（约 2.5kg）且散热性好，避免制动过程中热量积聚影响内部元件性能，防护等级达 IP54，可防粉尘与飞溅水侵入，延长使用寿命。​

操作与维护方面，制动器接线简单，配备标准插头（12V/24V DC），可直接接入设备控制系统，无需复杂接线调试；日常维护仅需定期检查摩擦片磨损情况（磨损量超过 2mm 时更换）、线圈温升（正常运行≤60℃）及安装螺栓紧固状态，每 6 个月清洁一次摩擦片表面粉尘；若需更换摩擦片，仅需拆卸 3 个固定螺栓即可完成，维护流程简单，耗时≤20 分钟，降低设备停机成本，适配传动系统连续运行需求。​

四、技术参数​

型号：540.140 S​

产品类型：断电制动型电磁制动器（常闭型）​

额定制动扭矩：80N・m​

适配轴径：40mm（可通过轴套调整）​

工作电压：24V DC（标准）、12V DC（可选）​

额定电流：2.5A（24V DC 时）​

制动响应时间（断电）：≤50ms​

释放响应时间（通电）：≤30ms​

摩擦片材质：无石棉复合材料​

制动盘材质：不锈钢 1.4301（硬化处理）​

连续制动温度：≤200℃​

绝缘等级：F 级（耐温 155℃）​

防护等级：IP54​

安装方式：法兰式（ISO 9409-1 标准法兰）、轴套式​

使用寿命：≥100 万次制动循环（正常工况）​



五、应用场景​

自动化生产线：用于传送带驱动电机的制动，当生产线停机或紧急断电时，快速制动传送带，避免物料滑落或堆积，适配食品包装、电子元件组装流水线。​

包装机械：安装于包装机的薄膜牵引轴，制动时精准控制薄膜张力，避免包装过程中薄膜偏移或断裂，保障包装精度，适配塑料袋、纸箱包装设备。​

升降设备：用于小型升降平台（如仓库货物升降机、医疗升降床）的驱动轴制动，防止设备断电时因重力下滑，保障人员与货物安全，适配低载重升降场景。​

医疗器械：适配医用手术床、康复设备的传动制动，制动过程平稳无冲击，避免设备移动时对患者造成干扰，符合医疗设备运行稳定性要求。​

印刷机械：用于印刷机的滚筒传动制动，停机时快速固定滚筒位置，避免印刷图案错位，保障印刷质量，适配小型标签印刷、票据印刷设备。​
