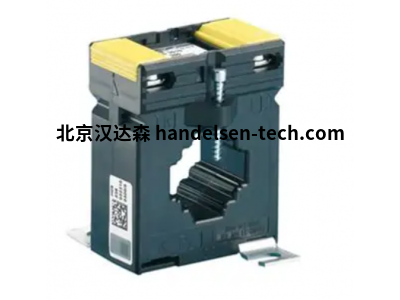

德国Müller+Ziegler SW 3010 60/5 A 型插入式电流变压器

翻译

搜索

复制

二、产品简介​

Müller+Ziegler SW 3010 60/5 A 型插入式电流变压器，变比 60:5，插入式安装，精度高，适配工业电流信号转换场景。​

三、详细介绍​

Müller+Ziegler SW 3010 60/5 A 型插入式电流变压器以 “工业电流信号精准转换”“便捷化安装适配” 为设计核心，能满足配电柜、电能表、保护装置等场景的电流信号转换需求，覆盖电力配电、能源管理、工业自动化、市政工程等领域。该变压器采用插入式结构设计，适配直径 30mm 的电缆或母排，无需断开原有线路即可完成安装，仅需将变压器插入电缆外周并固定，即可快速接入电流监测系统，大幅降低线路改造难度，避免因断电导致的生产中断，适配不停机升级监测系统的需求。​

从转换性能来看，变压器变比为 60:5（即输入 60A 电流时输出 5A 电流），精准匹配多数工业中低电流监测场景，可将大电流信号转换为标准 5A 信号，适配常规电流测量仪、电能表的输入需求；变比误差≤0.5%（额定负载下），相位差≤30 分，能精准传递电流信号，避免因转换误差导致的监测数据偏差，适配对精度要求较高的电能计量、设备保护场景。相比传统穿芯式变压器，该插入式变压器无需预先预留安装空间，可在现有配电线路中灵活加装，且对电缆绝缘层无损伤，安装后不影响线路原有绝缘性能；同时具备良好的线性度，在 20%-120% 额定电流范围内，变比误差变化≤0.2%，保障不同负载工况下的转换稳定性。​

材质与耐用性方面，变压器铁芯采用高硅钢片叠压而成，磁导率高，铁损低（≤1.5W/kg @1.5T），减少能量损耗，适配长期连续运行；绕组采用高纯度铜线，导线截面积 2.5mm²，载流能力强，长期通过 5A 额定输出电流无过热现象；外壳采用阻燃 ABS 工程塑料，符合 UL 94 V-0 阻燃标准，耐温范围 - 30℃~+80℃，适配工业配电室内高低温环境；表面设有防滑纹路，便于安装时握持，同时具备防腐蚀性能，可耐受轻微粉尘与潮湿环境，防护等级达 IP40，避免异物进入内部影响铁芯与绕组性能，延长使用寿命。​

操作与维护方面，安装时无需专业工具，仅需松开固定螺栓，将变压器开口处套入电缆，再拧紧螺栓即可完成固定，单人 5 分钟内可完成安装；输出端子采用螺钉式接线，支持 1.5-2.5mm² 导线连接，端子标注清晰（“P1”“P2” 输入端，“S1”“S2” 输出端），避免接线错误；日常维护仅需定期检查外壳有无破损、接线端子紧固情况及输出电流稳定性，无需复杂调试；若出现变比偏差，可通过专业设备进行校准，无需拆解变压器，维护流程简单，耗时短（≤15 分钟），降低设备停机成本，适配电流监测系统连续运行需求。​

四、技术参数​

型号：SW 3010 60/5 A​

产品类型：插入式电流变压器（单相）​

变比：60A/5A（12:1）​

额定频率：50Hz/60Hz（工频）​

变比误差：≤0.5%（额定负载，cosφ=0.8）​

相位差：≤30 分（额定负载，cosφ=0.8）​

额定负载：5VA（阻抗≤0.2Ω）​

准确级：0.5 级（符合 IEC 61869-2 标准）​

线性范围：20%-120% 额定一次电流​

绝缘等级：Class B（耐温 130℃）​

抗短路能力：20 倍额定一次电流（持续 1 秒）​

工作环境​

环境温度：-30℃~+80℃​

相对湿度：10%-95% RH（无冷凝）​

防护等级：IP40​

适配电缆 / 母排：电缆直径≤30mm；母排截面≤60mm×10mm​

安装方式：插入式（螺栓固定）​

外壳材质：阻燃 ABS 工程塑料（UL 94 V-0）​

铁芯材质：高硅钢片（30Q130）​

绕组材质：高纯度铜线（截面积 2.5mm²）​

输出端子：螺钉式，适配 1.5-2.5mm² 导线​



五、应用场景​

电力配电领域：用于低压配电柜的支路电流信号转换，将 60A 以下支路电流转换为 5A 标准信号，适配电流测量仪、电能表，便于线路负载监测与电能计量，适配工厂、商业建筑配电系统。​

能源管理领域：安装于光伏逆变器、柴油发电机的输出回路，转换输出电流信号至能源管理系统，为发电量统计、能耗分析提供数据支持，适配分布式能源站、微电网系统。​

工业自动化领域：用于数控机床、机器人等设备的供电回路，将设备运行电流转换为标准信号，接入 PLC 系统实现电流异常监测，避免设备过载损坏，适配智能制造生产线。​

市政工程领域：用于市政水泵站、污水处理厂的电机供电回路，转换电机运行电流信号，配合保护装置实现过流保护，保障市政设施稳定运行，适配城市基础设施配电场景。​

商业建筑领域：用于商场、写字楼的空调、照明配电回路，转换回路电流信号至楼宇自控系统，监测各回路能耗，为节能改造提供数据依据，适配商业建筑能源管理场景。​
