二、产品简介​

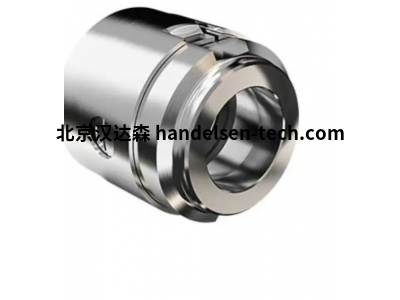

Huhnseal ESU-040-DZ687 FDA SF 机械密封，适配 40mm 轴径，平衡式单集装设计，符合 FDA 标准，保障洁净领域设备无泄漏。​

三、详细介绍​

Huhnseal ESU-040-DZ687 FDA SF 机械密封以 “洁净领域防泄漏”“合规化便捷安装” 为设计核心，能满足食品级离心泵、医药用隔膜泵、饮料输送泵等设备的轴端密封需求，覆盖食品加工、医药制造、乳制品生产、饮料灌装等领域。该密封采用平衡式单集装结构，集成动环、静环、弹簧、密封腔等组件，适配 40mm 轴径的旋转轴，安装时无需单独组装部件，仅需整体嵌入设备密封腔并通过螺栓固定，无需调整摩擦副间隙，可直接替换传统分体式密封，大幅降低安装难度，减少因安装误差导致的密封失效风险。​

从密封性能与合规性来看，密封符合 FDA 21 CFR Part 177 标准，所有与介质接触部件（摩擦副、辅助密封）均选用食品级材质，无有害物质析出，适配牛奶、果汁、药液等直接接触食品或药品的介质；平衡式结构可抵消部分介质压力，降低摩擦副接触压力，适配 0-2.0MPa 中压工况，避免高压导致的密封面磨损加剧，同时适配温度范围 - 10℃~+150℃，可耐受巴氏杀菌温度（60-85℃）与常温输送场景。摩擦副采用碳化硅 - 石墨组合（石墨经食品级涂层处理），摩擦系数稳定（0.18-0.22），磨损量≤0.008mm/1000h，静态泄漏量≤0.05mL/h，远低于普通密封泄漏标准，避免介质污染与浪费；辅助密封选用食品级硅橡胶（VMQ），耐温、耐洁净剂腐蚀，可耐受 CIP（原位清洗）工艺中的酸碱清洗剂，且清洗后无残留，保障设备洁净度。​

材质与耐用性方面，与介质接触的金属部件采用不锈钢（1.4404），表面粗糙度 Ra≤0.8μm，无死角结构设计，避免介质残留滋生细菌，适配洁净生产要求；非接触部件采用阳极氧化铝合金，重量轻且机械强度高，耐受设备运行时的振动；弹簧采用食品级不锈钢波形弹簧，弹力均匀，可自动补偿摩擦副磨损，避免因磨损导致密封间隙增大；密封整体经过钝化处理，防锈性能优异，适配潮湿的清洗环境，延长使用寿命。同时，密封具备防干摩擦保护功能，当设备空载运行时，摩擦副可短暂耐受无介质润滑状态，减少瞬间干磨导致的损坏。​

操作与维护方面，单集装结构使安装时间缩短至传统密封的 1/3，单人 30 分钟内可完成安装；日常维护仅需定期检查密封腔温度（正常运行≤70℃）、有无泄漏痕迹，每 8000 小时更换一次辅助密封件，无需拆解整体密封；若摩擦副磨损，可单独更换集成式摩擦副模块，无需整体更换密封组件，维护成本低；清洗时可直接参与设备 CIP 清洗流程，无需拆卸，适配食品、医药领域高频次清洗需求，保障生产连续性。​

四、技术参数​

型号：ESU-040-DZ687 FDA SF​

产品类型：平衡式单集装式机械密封（内装式）​

适配轴径：40mm（公差 - 0.08~-0.04mm）​

密封腔压力：0-2.0MPa​

密封腔温度：-10℃~+150℃​

适配转速：≤3600rpm​

摩擦副材质：碳化硅（动环）+ 食品级涂层石墨（静环）​

辅助密封材质：食品级硅橡胶（VMQ，符合 FDA 21 CFR Part 177）​

金属构件材质：不锈钢 1.4404（介质接触）、阳极氧化铝合金（非接触）​

弹簧类型：食品级不锈钢波形弹簧​

静态泄漏量：≤0.05mL/h（清水介质，额定工况）​

摩擦系数：0.18-0.22（有介质润滑状态）​

磨损量：≤0.008mm/1000h（额定转速、压力下）​

平衡精度：G6.3（ISO 1940）​

安装方式：整体单集装式安装（适配 DIN 24960 标准密封腔）​

整体重量：约 0.6kg​

介质兼容性：牛奶、果汁、药液、饮用水、食品级润滑油​

防护等级：IP65（密封外部，防清洗水与粉尘）​

五、应用场景​

食品加工领域：用于番茄汁、果酱输送泵的轴端密封，符合 FDA 标准，避免介质污染，适配食品生产线连续输送场景，保障食品安全。​

医药制造领域：安装于药液输送泵，与药液接触部件无有害物质析出，适配注射剂、口服药生产中的药液传输，符合 GMP 规范。​

乳制品领域：用于酸奶、奶酪生产中的原料输送泵，耐受巴氏杀菌后的高温介质，同时可参与 CIP 清洗，避免细菌残留，保障乳制品品质。​

饮料灌装领域：适配碳酸饮料、瓶装水输送泵，平衡式结构耐受饮料中的二氧化碳压力，无泄漏保障灌装效率，适配饮料工厂流水线生产。​

洁净水处理领域：用于纯化水、注射用水输送泵，食品级材质与低泄漏特性，避免水质二次污染，适配医药用水、化妆品生产用水输送场景。​
