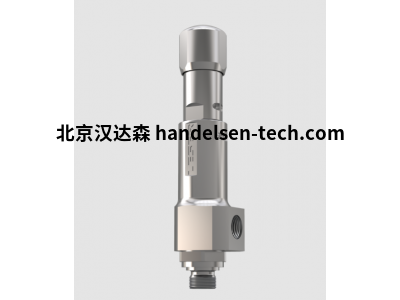

德国 LESER 4374.3144 型紧凑型安全阀

二、产品简介​

LESER 4374.3144 型紧凑型安全阀，体积小巧、适配中小流量场景，开启精准、密封可靠，保障空间有限系统的压力安全。​

三、详细介绍​

LESER 4374.3144 型紧凑型安全阀以 “空间受限场景压力防护”“中小流量精准泄压” 为设计核心，能满足设备集成系统、小型储罐、精密液压回路等场景的压力安全需求，覆盖电子制造、医疗器械、食品机械、小型化工设备等领域。该安全阀采用弹簧式紧凑型结构，阀体高度较常规安全阀缩短约 30%，支持螺纹连接方式，可直接嵌入设备内部管路或小型容器接口，无需额外预留大面积安装空间，仅需根据系统额定压力、介质类型匹配型号，即可快速融入压力防护体系，降低空间受限场景的压力管控部署难度。​

从压力控制性能来看，阀门设定压力范围覆盖 1-25bar，适配中小压力系统需求，开启压力偏差≤±2.5%（额定设定压力下），能快速响应系统压力变化，避免因压力骤升导致设备损坏；回座压力比控制在 75%-90%，超压介质释放后可迅速回座密封，减少介质损耗，适配对介质利用率要求高的场景（如贵重试剂存储系统）。相比常规安全阀，其采用金属硬密封（不锈钢阀瓣 + 阀体密封面）设计，密封面经精密研磨，粗糙度 Ra≤0.4μm，在额定工作压力下泄漏量≤0.05cm³/min（氮气介质测试），适配高压、高温场景下的密封需求；同时，阀门流通能力达 Cv 值 1.8，可满足中小流量系统的泄压需求，短时间内将系统压力降至安全区间，保障设备与人员安全。​

材质与耐用性方面，阀体采用不锈钢（1.4404）材质，耐酸碱、耐腐蚀性能优异，适配水、油、弱腐蚀性溶液等多种介质；弹簧选用耐高温不锈钢（1.4828）材质，可在 - 10℃~+180℃温度范围内保持稳定弹性，避免温度波动导致设定压力漂移；阀瓣采用整体锻造工艺，机械强度高，耐受反复开启与回座的冲击；阀门整体经过超压测试（1.5 倍额定压力）与密封性测试，确保无结构缺陷，适配长期连续运行场景。​

操作与维护方面，阀门安装时需确保螺纹连接紧固，避免介质泄漏；日常维护仅需定期检查阀门外观（有无腐蚀、渗漏）、设定压力值（每 12 个月校准一次），无需频繁拆解；若出现密封面磨损或弹簧弹性下降，可单独更换阀瓣、弹簧等易损件，维护流程简单，耗时短（≤20 分钟），降低系统停机成本，适配设备连续运行需求。​

四、技术参数​

型号：4374.3144​

产品类型：弹簧式紧凑型安全阀​

设定压力范围：4.5-25 bar​

最大允许工作压力：25 bar（20℃时）​

最大允许工作温度：180℃​

阀体材质：不锈钢（1.4404）​

阀瓣材质：不锈钢（1.4404，表面硬化处理）​

弹簧材质：耐高温不锈钢（1.4828）​

连接方式：G 1/2" 内螺纹（符合 ISO 228 标准）​

密封等级：ANSI Class VI（额定工作压力下泄漏量≤0.05cm³/min 氮气）​

介质兼容性：水、矿物油、空气、氮气、蒸汽（≤180℃）、弱腐蚀性溶液（pH 4-10）​

防护等级：IP54（阀体外部）​

安装方向：垂直安装（介质从下至上流入）​



五、应用场景​

电子制造领域：用于半导体设备的冷却系统管路，当系统因堵塞导致压力超限时，阀门快速泄压，保护精密冷却元件，适配芯片制造设备的压力安全防护。​

医疗器械领域：安装于医用灭菌器的小型压力腔，当腔内蒸汽压力超过设定值时，释放多余蒸汽，确保灭菌过程安全，适配牙科、眼科小型灭菌设备。​

食品机械领域：用于小型食品灌装机的液压回路，当液压系统压力骤升时，及时泄压保护灌装机精密部件，保障食品灌装精度，适配小型饮料、酱料灌装机。​

小型化工设备领域：用于实验室小型反应釜的压力防护，当反应过程中产生气体导致压力超限时，阀门开启泄压，避免反应釜损坏，适配化学试剂小批量合成场景。​

能源设备领域：用于小型发电机组的润滑油管路，当润滑油系统压力超压时，泄压阀开启保护油泵与轴承，保障发电机组稳定运行，适配备用小型柴油发电机。​
