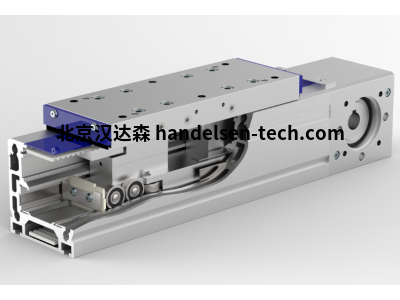

德国 HSB beta-80-SOS-M 系列机械线性单元

二、产品简介​

HSB beta-80-SOS-M 机械线性单元，适配 80mm 规格导轨，定位精度高、运行平稳，支持多安装方式，满足自动化线性传动需求。​

三、详细介绍​

HSB beta-80-SOS-M 机械线性单元以 “自动化线性精准传动”“多工况稳定适配” 为设计核心，能满足自动化装配线、精密检测设备、物料搬运机械等场景的线性运动需求，覆盖电子制造、汽车零部件、科研测试等领域。该线性单元采用 “导轨 + 滑块 + 传动螺杆” 一体化结构，导轨规格适配 80mm 宽度，滑块与导轨配合紧密，整体刚性强，可通过水平、垂直或倾斜安装方式固定，适配设备不同运动方向需求，无需复杂的结构改造，仅需根据行程与负载需求匹配型号，即可快速集成到自动化系统中，降低设备升级难度。​

从传动性能来看，单元采用滚珠丝杠传动方式，定位精度达 ±0.02mm，重复定位精度 ±0.01mm，可实现线性运动的精准控制，适配对定位精度要求高的场景（如电子元件装配、精密检测）；相比普通滑动丝杠，滚珠丝杠传动效率更高（≥90%），运行时摩擦力小，减少动力损耗，同时降低滑块与导轨的磨损，延长使用寿命。单元最大行程可达 2000mm，最大负载（水平安装）达 800N，可满足中小型自动化设备的线性运动需求；运行速度最高可达 1m/s，能适配自动化生产线的节拍要求，提升生产效率。​

材质与耐用性方面，导轨与滑块采用高强度合金钢材质，表面经淬火与磨削处理，硬度达 HRC58-62，耐磨性能优异，耐受长期往复运动的摩擦；滚珠丝杠采用不锈钢材质，表面经镀铬处理，防锈性能好，适配潮湿或多尘的工业环境；传动部件密封采用唇形密封圈与防尘罩组合设计，防护等级达 IP54，可防止粉尘与飞溅水进入内部传动结构，避免卡滞或磨损，保障长期稳定运行。​

操作与维护方面，线性单元安装时仅需校准导轨平行度与丝杠同轴度，确保运行平稳；日常维护仅需定期检查丝杠润滑状态（建议每 500 小时添加润滑脂）、防尘罩完整性及滑块运动灵活性，无需复杂调试；若出现部件磨损，可单独更换滑块、滚珠丝杠等易损件，维护流程简单，耗时短，降低设备停机成本，适配自动化设备连续生产需求。​

四、技术参数​

型号：beta-80-SOS-M​

产品类型：滚珠丝杠传动机械线性单元​

导轨规格：宽度 80mm（方形导轨）​

传动方式：滚珠丝杠传动（导程 10mm/20mm 可选）​

定位精度：±0.02mm（全程）​

重复定位精度：±0.01mm​

最大行程：2000mm（可按需定制 shorter 行程）​

最大负载：水平安装 800N，垂直安装 300N​

最高运行速度：1 m/s​

丝杠材质：不锈钢（1.4301），表面镀铬​

导轨 / 滑块材质：合金钢（1.2344），淬火 + 磨削​

防护等级：IP54（防尘罩 + 唇形密封圈）​

工作温度范围：-10℃~+60℃​

安装方式：水平安装、垂直安装、倾斜安装（≤45°）​

驱动接口：适配 57/86 系列步进电机、伺服电机（法兰连接）​

润滑方式：脂润滑（推荐锂基润滑脂）​



五、应用场景​

电子制造领域：用于电子元件贴装机、PCB 板检测设备的线性运动机构，精准定位保障元件贴装精度与检测准确性，适配手机、电脑零部件自动化生产场景。​

汽车零部件领域：安装于汽车传感器装配线，带动装配头实现线性位移，精准完成传感器安装与焊接，适配汽车电子部件自动化装配生产线。​

精密检测领域：用于三坐标测量仪、影像测量仪的移动平台，高定位精度确保测量探头精准捕捉被测物体数据，适配实验室、质检中心的精密检测场景。​

物料搬运领域：适配自动化分拣线的抓取机构线性导轨，带动抓取手实现水平或垂直位移，稳定输送物料，适配电商仓库、快递分拣中心的自动化物流系统。​

科研实验领域：为实验室小型自动化实验装置（如样品传送机构、试剂添加设备）提供线性传动，精准控制运动位移与速度，满足高校、科研机构的实验需求。​
