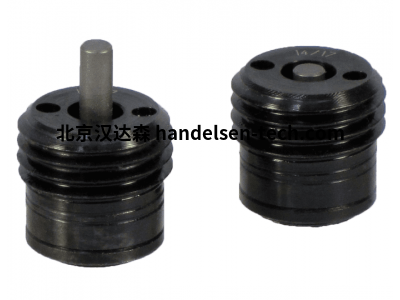

德国 Weber-Hydraulik KK-M14x1.5 型回油阀

翻译

搜索

复制

二、产品简介​

Weber-Hydraulik KK-M14x1.5 型回油阀，适配中小型液压系统，螺纹连接便捷，集成过滤与溢流功能，保障回油清洁与压力稳定。​

三、详细介绍​

Weber-Hydraulik KK-M14x1.5 型回油阀以 “中小型系统适配”“便捷安装控制” 为设计核心，能满足小型工程机械、机床辅助设备、液压工具等领域的回油需求。该回油阀采用紧凑型结构，集成阀体、微型滤芯与溢流组件，整体体积小巧，通过 M14x1.5 螺纹接口与回油管路对接，适配 DN10-DN15 规格的中小型管路，安装时无需复杂法兰固定，仅需借助扳手拧紧螺纹即可完成装配，无需改造现有系统布局，大幅降低中小型设备的集成难度。​

从性能来看，阀门内置 20μm 精度的微型滤芯，可有效拦截液压油中的金属碎屑、密封磨损颗粒等杂质，避免杂质循环进入油箱污染液压泵、电磁阀等精密元件，延长系统使用寿命。相比通用型回油阀，其针对中小型系统流量特点优化流道，回油阻力低，在 5-30 L/min 的流量范围内，压力损失控制在 0.2MPa 以内，不影响系统正常循环；同时，集成的溢流组件预设 0.8-1.5MPa 的开启压力，当回油管路因堵塞或负载变化导致压力超限时，溢流组件自动开启泄压，防止管路爆裂或滤芯损坏。此外，滤芯顶部设有透明观察窗，可直观查看滤芯污染情况，无需拆解即可判断是否需要更换，提升维护便利性。​

材质选用适配中小型系统的耐用材料：阀体采用黄铜材质，具备良好的抗腐蚀性能，适配车间潮湿、油污环境，且重量轻，便于在小型设备上安装；滤芯骨架为 304 不锈钢，不易变形，滤芯采用玻璃纤维材质，过滤效率稳定；密封件选用丁腈橡胶，与矿物油基液压油兼容性好，确保螺纹接口与溢流组件无泄漏。同时，阀体表面经过镀锌处理，进一步增强防锈能力，延长产品使用周期。​

操作与维护方面，安装后无需人工值守，日常仅需定期通过观察窗检查滤芯状态；更换滤芯时，只需拧下顶部端盖，取出旧滤芯更换新件，整个过程耗时不超过 5 分钟，无需拆解管路，维护成本低。其结构简单，无复杂电子部件，故障率低，可适配中小型液压系统间歇或连续工作的需求。​

四、技术参数​

型号：KK-M14x1.5​

产品类型：紧凑型螺纹连接回油阀（集成过滤 + 溢流）​

适配介质：矿物油基液压油、难燃液压液（粘度 10-100 cSt）​

最大工作压力：315bar

额定回油流量：20L/min​

过滤精度：20 μm​

阀体材质：黄铜（H62，表面镀锌）​

滤芯材质：玻璃纤维（骨架为 304 不锈钢）​

密封材质：丁腈橡胶（NBR）​

工作温度范围：-15℃~+70℃​

连接方式：M14x1.5

五、应用场景​

小型液压工具：用于液压扳手、液压千斤顶的回油回路，过滤工具工作时产生的金属碎屑，防止杂质损坏内部密封件，适配设备维修、装配场景。​

机床辅助设备：用于数控机床冷却液压系统、气动液压转换装置的回油，过滤系统中的切屑颗粒，稳定回油压力，保障辅助设备正常运行。​

小型工程机械：适配微型挖掘机、电动叉车的液压转向系统回油，紧凑结构适配设备狭小安装空间，过滤转向油缸产生的杂质，确保转向灵活。​

液压试验台：用于小型液压元件测试台的回油管路，过滤测试过程中产生的杂质，避免污染待测试元件，同时通过溢流功能保护试验台管路。​

农业机械：用于小型灌溉水泵、拖拉机液压悬挂系统的回油，黄铜阀体耐受户外潮湿环境，过滤系统杂质，保障农业机械在田间稳定工作。​
