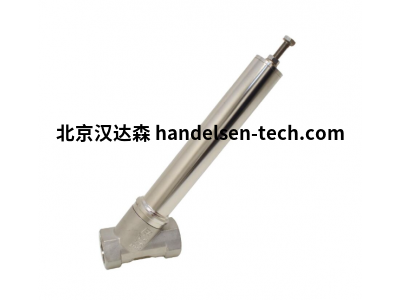

德国 EA (END Armaturen) UV340124 AF 型溢流阀

二、产品简介​

EA UV340124/AF 型溢流阀，适配液压系统压力保护，可自动泄放超压流体，调节精度高、密封可靠，满足多行业液压压力控制需求。​

三、详细介绍​

EA (END Armaturen) UV340124/AF 型溢流阀以 “精准压力控制”“液压系统防护” 为设计核心，能满足工业液压站、工程机械、机床等领域的压力保护与压力调节需求。该溢流阀采用直动式结构设计，整体尺寸紧凑，安装方式灵活，通过螺纹接口与液压管路对接，适配常规液压系统管路规格，无需改造系统布局，仅需根据系统额定压力匹配型号，即可快速融入液压回路，降低集成难度。​

从压力控制性能来看，阀门内置精密弹簧与阀芯组件，出厂前预设压力调节范围，当液压系统压力超过设定阈值时，弹簧受力压缩，阀芯自动开启，通过泄油口排出超压流体；待系统压力回落至安全范围，阀芯在弹簧弹力作用下自动闭合，实现 “超压泄放、常压密封” 的自动控制。相比普通溢流阀，其压力调节精度高，偏差控制在 ±5% 以内，避免因压力波动导致的设备损伤；同时，阀芯与阀座经精密研磨，贴合度高，闭合状态下密封性能稳定，无流体泄漏，保障液压系统压力稳定与流量效率。此外，阀体内流道设计流畅，泄油时流体阻力小，可快速降低系统压力，减少超压对管路及元件的冲击。​

材质选用耐高压、抗磨损的金属材料：阀体采用锻钢材质，经热处理强化，能耐受液压系统高压工况，长期使用不易变形；阀芯采用不锈钢材质，表面经耐磨处理，反复启闭磨损小，延长使用寿命；弹簧采用铬钒合金钢，弹性稳定，长期承受压力不易疲劳变形，确保压力调节精度长期稳定。同时，阀门顶部设有调节旋钮，可在额定范围内微调开启压力，适配液压系统压力的细微波动，提升使用灵活性。​

操作与维护方面，溢流阀安装后无需人工频繁干预，全程自动响应系统压力变化；日常维护仅需定期检查密封部位有无泄漏、调节旋钮是否松动，若出现密封不良，更换密封件即可恢复使用，无需拆解阀门主体。其结构简单可靠，无复杂电子元件，故障率低，可长期稳定运行，降低液压系统的运维成本。​

四、技术参数​

型号：UV340124/AF​

产品类型：直动式液压溢流阀​

适配介质：矿物油基液压油、难燃液压液​

公称压力：0.4-6bar

压力调节偏差：≤±5%（额定调节范围内）​

最大流量：40 L/min​

阀体材质：42CrMo4 锻钢（表面镀锌防锈）​

密封材质：EPDM​

弹簧材质：铬钒合金钢（表面防腐处理）​​

介质温度范围：-20℃~+130℃​

连接方式：G 3/4"内螺纹（进油口）；G 1/2" 内螺纹（泄油口）​

五、应用场景​

液压站系统：用于工业液压站的压力保护，当系统压力因负载变化骤升时自动泄压，保护液压泵、电机等核心元件，适配机床液压站、注塑机液压站。​

工程机械领域：用于挖掘机、装载机的液压系统，保护动臂油缸、铲斗油缸回路，避免因过载导致的管路爆裂或元件损坏，保障作业安全。​

机床设备领域：适配数控机床、液压压力机的液压系统，精准控制主轴、滑块驱动回路的压力，避免压力过高影响加工精度或导致模具损坏。​

冶金设备领域：用于轧机液压压下系统、输送辊道液压驱动回路，稳定控制轧制压力与输送动力，防止超压导致的设备停机，保障钢铁生产连续进行。​

船舶设备领域：用于船舶舵机液压系统、起锚机液压回路，耐受船舶颠簸工况，自动平衡系统压力，确保舵机转向与起锚动作稳定，保障航行安全。​
