二、产品简介​

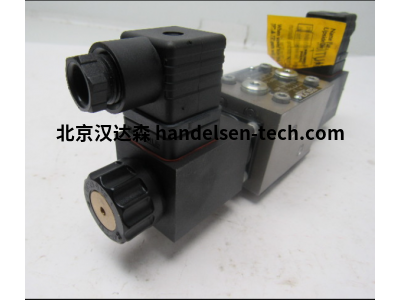

hawe hydraulik NBVP16G X24 型定向阀，适配液压回路方向控制，采用电磁驱动，切换响应快，密封可靠，适配多行业液压系统控制需求。​

三、详细介绍​

hawe hydraulik NBVP16G X24 型定向阀以 “精准方向控制”“适配液压回路” 为设计核心，能满足工业液压执行器（如油缸、马达）的启停、换向控制需求。该定向阀采用滑阀式结构设计，整体尺寸符合液压系统通用安装标准，通过集成式阀块或单独法兰安装，接口规格适配常规液压管路，无需改造系统布局，仅需根据回路压力与流量匹配型号，即可融入冶金、机床、工程机械等领域的液压系统，降低集成难度。​

从控制性能来看，阀门采用 24V 直流电磁驱动，电磁线圈吸力稳定，可快速驱动阀芯滑动，实现油路的通断与换向切换，切换响应时间短，适配需要频繁换向的工况。相比手动定向阀，其自动化控制程度高，可通过 PLC 或控制按钮远程操作，减少人工干预，提升系统控制效率；同时，阀芯与阀孔经精密配合加工，间隙均匀，滑动顺畅无卡滞，避免因阀芯卡顿导致的控制失效；阀口密封采用软密封结构，关闭时密封性能好，无内泄漏，保障液压回路压力稳定。此外，阀门设有定位机构，阀芯切换后位置固定，不易因振动导致油路误切换。​

材质选用耐高压、耐磨的金属材料：阀体采用铸铁材质，经时效处理消除内应力，能耐受液压系统高压工况，长期使用不易变形；阀芯采用高强度合金钢材，表面经镀铬处理，耐磨性能与耐腐蚀性能优异，反复滑动磨损小，延长使用寿命；电磁线圈外壳采用耐热塑料，绝缘性能好，避免因高温或油污导致的短路故障。同时，阀门预留手动应急操作机构，当电磁驱动失效时，可通过手动旋钮切换阀芯位置，保障系统应急运行，提升使用安全性。​

操作与维护方面，定向阀接线简单，仅需连接 24V 直流电源与控制信号即可投入使用；日常维护仅需定期检查电磁线圈温度、阀芯滑动灵活性及密封部位有无泄漏，若出现线圈烧毁或密封老化，可单独更换对应部件，无需整体更换阀门，降低维护成本。其结构简单可靠，无复杂传动部件，故障率低，可长期稳定运行，适配液压系统连续工作需求。​

四、技术参数​

型号：NBVP16G X24​

产品类型：电磁换向式定向阀（滑阀式）​

适配介质：矿物油基液压油、难燃液压液​

公称压力：31.5 MPa​

额定流量：63 L/min​

驱动方式：24V DC 电磁驱动（脉冲或持续供电）​

线圈功率：12 W（持续供电）/ 30 W（峰值）​

切换响应时间：≤0.15 s（通电）；≤0.1 s（断电）​

阀体材质：灰铸铁（HT300）​

阀芯材质：合金钢材（表面镀铬）​

密封材质：丁腈橡胶（NBR）​

工作温度范围：-20℃~+80℃​

连接方式：G 3/4"内螺纹（进油口、出油口）；G 1/4" 内螺纹（控制油口）​

安装方式：底板安装（符合 ISO 4413 标准）​

防护等级：IP65（电磁线圈部分）​

五、应用场景​

机床设备领域：用于数控机床、液压压力机的油缸换向控制，精准切换油缸的伸缩动作，适配工件夹紧、冲压成型等工序的自动化控制，提升加工精度。​

工程机械领域：用于挖掘机、装载机的动臂油缸、铲斗油缸控制，通过电磁换向实现臂架的升降与翻转，响应迅速，适配复杂作业工况下的动作控制需求。​

冶金设备领域：用于轧机压下油缸、输送辊道驱动马达的方向控制，稳定切换设备动作，保障钢材轧制过程中压力与输送方向的精准控制，适配钢铁生产流程。​

注塑设备领域：用于注塑机合模油缸、射胶油缸的换向控制，精准切换合模、射胶、脱模等动作，保障注塑过程的连续性与稳定性，提升塑料制品成型质量。​

船舶设备领域：用于船舶舵机油缸、起锚机液压马达的方向控制，耐受船舶颠簸环境，稳定切换舵机转向与起锚机的收放动作，保障船舶航行与停泊安全。​
