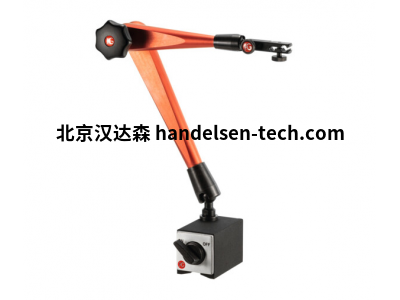

德国 HG(Hörger & Gässler) 测量支架 MSTA 420/1型

翻译

搜索

复制

HG MSTA 420/1 型机械测量支架是一款高性能测量辅助设备，结构坚固、调节灵活，适配多种工件的精密测量需求。

一、产品详细介绍

MSTA 420/1 型机械测量支架在设计上聚焦测量作业的稳定性与精准调节。底座采用高强度铸铁材质，经时效处理消除内应力，有效避免变形，为整体测量提供稳固支撑。立柱选用优质合金钢材，表面经过精密磨削与镀铬处理，不仅提升耐磨性，还确保直线度误差极小，保障滑动部件移动顺畅。支架配备双滑座设计，均采用燕尾槽导轨结构，配合高精度丝杠调节，横向与垂直方向移动平稳无卡顿，调节精度可达 0.01mm，能精准适配不同尺寸工件的测量高度与横向位置需求。滑座上的夹持装置可灵活固定千分表、百分表、位移传感器等多种测量工具，夹持范围适配常见测量器具外径，装卸便捷且固定牢固。此外，底座底部设有 3 个可调支脚，可通过旋钮精细调节水平度，适应不同工作台面；整体结构布局合理，操作空间充足，便于操作人员快速调整测量姿态，适配车间批量检测与实验室精密测量等多种场景。

二、技术参数

型号：MSTA 420/1

底座材质：灰铸铁 HT250

立柱材质：合金钢材（45# 钢）

立柱高度：420mm

横向调节范围：0-200mm

垂直调节范围：0-300mm

调节精度：0.01mm

导轨类型：燕尾槽导轨

夹持装置适配范围：Φ8-15mm（测量工具外径）

底座尺寸：250mm×180mm

可调支脚调节量：±2mm

最大承载重量：8kg

表面处理：立柱镀铬，底座静电喷塑

工作温度范围：-10℃至 + 45℃

储存温度范围：-20℃至 + 50℃

三、应用场景

机械加工质检：在车床、铣床、磨床加工车间，用于轴类、盘类工件的直径、长度、台阶差等尺寸检测，配合百分表实现批量工件快速筛查，保障加工精度。

模具制造测量：适配模具型腔、型芯的平面度、垂直度、同轴度等形位公差测量，辅助模具调试与修整，确保模具成型精度。

汽车零部件检测：用于发动机缸体、轴承座、传动齿轮等汽车零部件的尺寸校验，通过稳定支撑与精准调节，提升检测数据可靠性。

航空航天配件测量：在航空航天零部件生产中，用于精密连接件、叶片等工件的微小尺寸测量，配合高精度测微计满足严苛测量要求。

实验室计量校准：作为实验室基础测量辅助设备，用于校准量块、卡尺、千分尺等计量器具，或为产品研发过程中的样品尺寸验证提供支撑。
