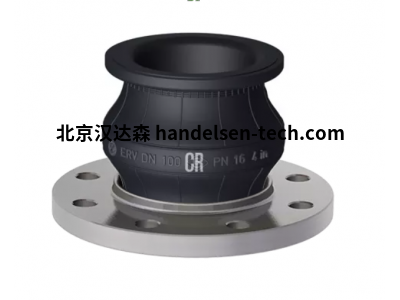

德国 Elaflex膨胀节ERV-CR 100.16型橡胶伸缩接头

翻译

搜索

复制

Elaflex ERV-CR 100.16 橡胶伸缩接头是管道柔性连接设备，具备良好的伸缩与补偿性能，适配多种管道系统的连接需求。​

一、产品详细介绍​

ERV-CR 100.16 橡胶伸缩接头在设计上聚焦管道连接的柔性与可靠性。主体采用高品质合成橡胶材质，具备优异的弹性与耐老化性能，能有效吸收管道运行时产生的轴向、横向及角向位移，减少管道系统的振动与噪音。接头两端配备铸铁法兰，法兰规格符合通用标准，便于与不同类型的管道及设备连接，且铸铁材质强度高，能承受管道系统的压力负荷。橡胶与法兰的结合部位采用特殊工艺处理，密封性能良好，可有效防止介质泄漏，适配水、油、空气等多种常见输送介质。该伸缩接头的结构设计紧凑，安装便捷，无需复杂的工具即可完成装配，同时维护简单，使用寿命较长。此外，产品可根据管道系统的实际工况，适配不同的温度与压力需求，在常规工业环境中能稳定发挥连接与补偿作用，保障管道系统的安全运行。​

二、技术参数​

公称直径：DN100​

公称压力：1.6Mpa​

主体材质：合成橡胶（EPDM）​

法兰材质：铸铁​

适用温度范围：-20℃至 + 110℃​

轴向伸缩量：+15mm/-10mm​

横向位移量：±12mm​

角向补偿量：±5°​

法兰标准：PN16（符合 DIN 标准）​

连接方式：法兰连接​

介质兼容性：水、空气、中性油、弱腐蚀性液体​

重量：约 8.5kg​

长度：150mm​

橡胶硬度：60±5 Shore A​

爆破压力：4.8MPa​

三、应用场景​

给排水系统：用于小区、工厂的给排水管道与水泵、阀门等设备的连接，吸收管道振动与位移，减少设备运行对管道的冲击。​

暖通空调系统：适配中央空调的水系统管道连接，补偿管道因温度变化产生的热胀冷缩，保障空调系统稳定运行。​

工业管道系统：在化工、冶金、电力等行业的工艺管道中应用，连接不同设备与管道，吸收振动并补偿安装误差。​

水处理设备：用于污水处理厂、净水厂的管道连接，适配水处理过程中的介质输送，耐受一定的水质环境。​

机械设备配套：作为泵、压缩机等动力设备的进出口管道连接件，减少设备振动传递，保护管道及附属设施。
